Come unire il giunto da un software CAD e FEA

Questo articolo è disponibile anche in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH

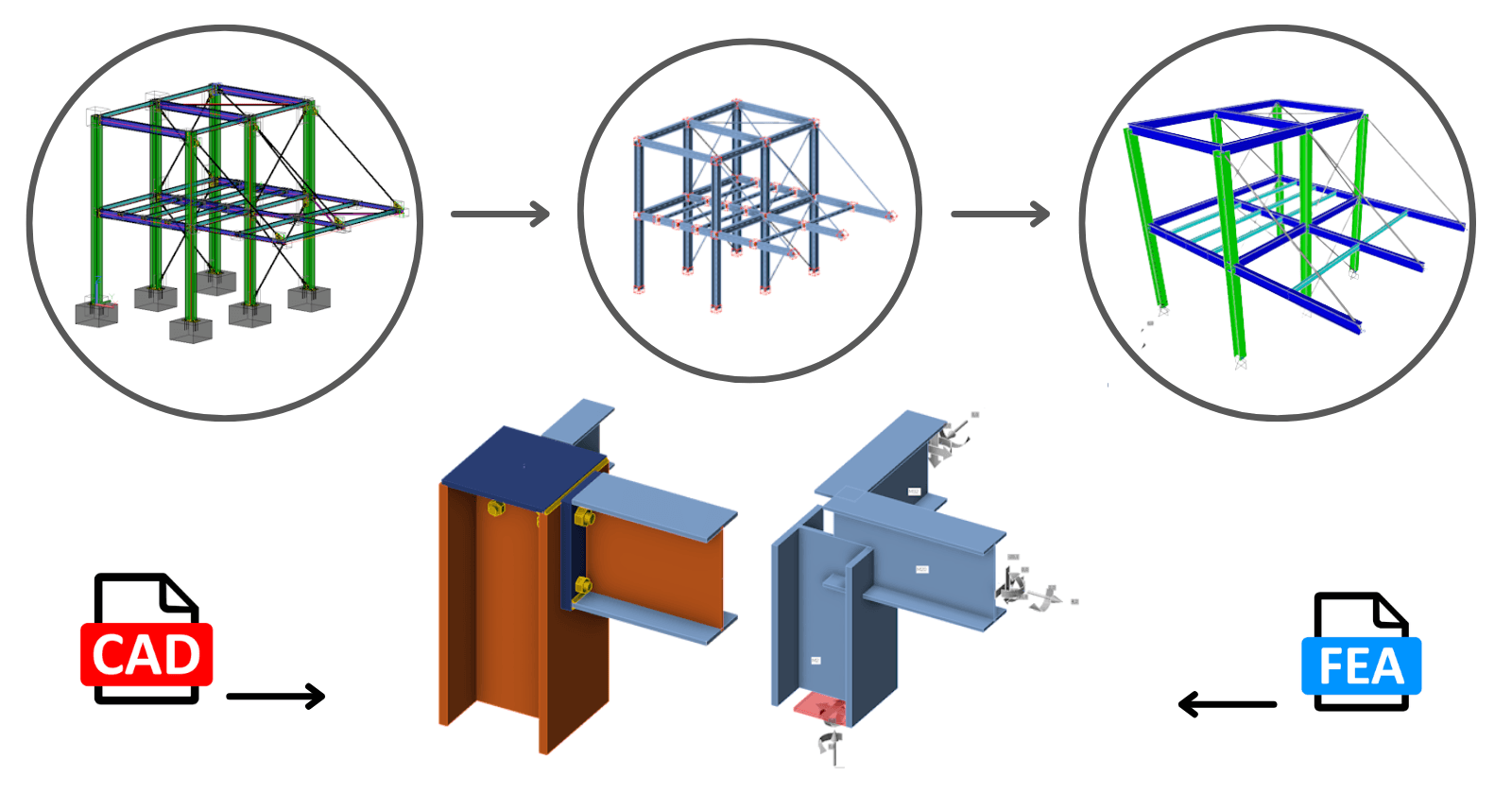

Nella tipica pratica ingegneristica, il progetto FEM viene spesso sviluppato insieme al progetto CAD. Questi due progetti possono essere integrati per la progettazione complessiva e le verifiche di codice. I carichi dell'analisi FEA possono essere trasferiti senza problemi nel modello CAD.

Questa funzione è disponibile per tutti i software FEM/CAD supportati. È importante notare che il collegamento tra i due file di progetto viene mantenuto, consentendo di effettuare facilmente aggiornamenti e modifiche.

La fusione funziona con geometrie leggermente diverse? In genere, il modello di analisi differisce dal modello di disegno. No, non funzionerà. La geometria deve essere identica. Il modello analitico deve rappresentare fedelmente la realtà, tenendo conto di fattori quali eccentricità e altre variazioni.

In background, un algoritmo confronta le posizioni delle membrature in entrambi i progetti. Ciò significa che non è necessario preoccuparsi dell'ordine delle membrature; solo la membratura portante deve corrispondere.

Se la topologia delle connessioni che si desidera unire è diversa (ad esempio, un numero diverso di membri o variazioni nella rotazione dei membri), il software emette un avviso e non viene importato nulla. Inoltre, l'opzione "Carichi in equilibrio" (che garantisce forze sbilanciate = 0) serve come strumento di verifica.

Procedura standard per unire due file separati (CAD e FEA):

FASE 1

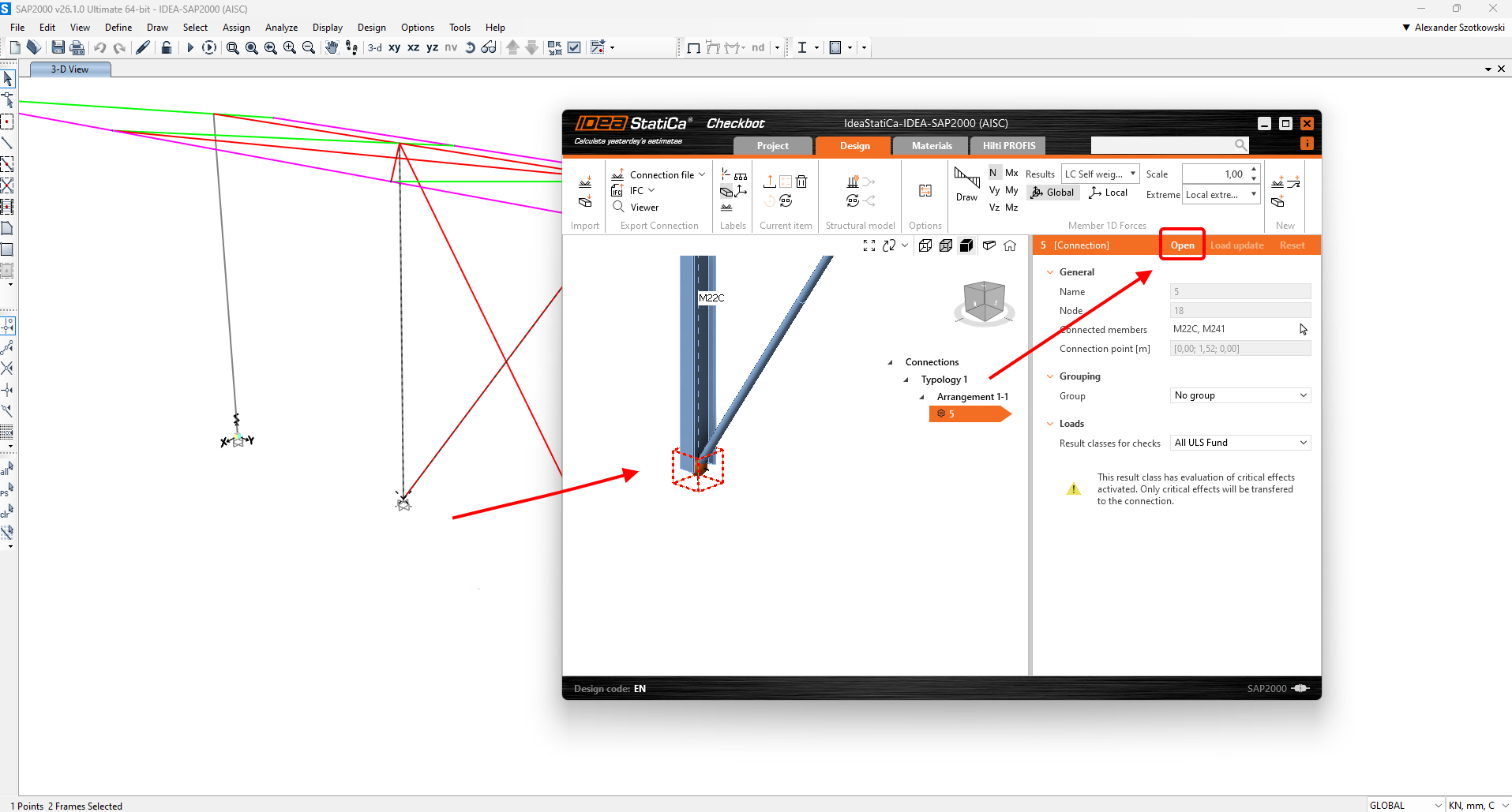

  • Aprire il modello FEA, eseguire il calcolo ed esportare i relativi nodi in Checkbot.
  • Selezionare il nodo che si desidera progettare e aprirlo in Connection. Questo crea un nuovo file nella sottocartella "IdeaStatiCa-nome_del_file_FEA/Connections/conn-nodo.ideaCon".

FASE 2

  • Aprire il file CAD con la stessa struttura ed esportare l'intera struttura o i nodi rilevanti in Checkbot.
  • Selezionare lo stesso nodo di prima e aprirlo in Connection.

FASE 3

  • È il momento di unire i due nodi. È sufficiente fare clic sul pulsante Importazione di Connection e selezionare il file creato al punto 1.
