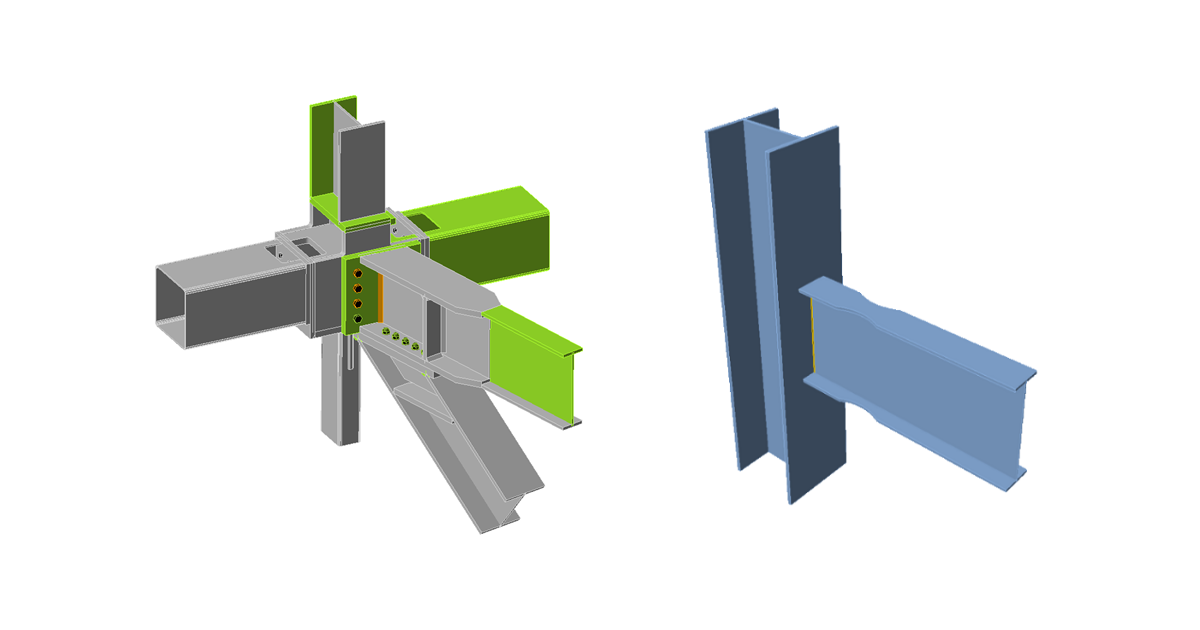

Acél csomópont osztályozás (AISC)

A csomópontok merevség szerinti osztályozása:

• Merev – csomópontok, ahol az elemek közötti eredeti szögek elhanyagolható mértékben változnak,
• Félmerev – csomópontok, amelyek feltételezhetően megbízható és ismert mértékű hajlítási kényszert biztosítanak,
• Csuklós – csomópontok, amelyek nem fejlesztenek hajlítási nyomatékot.

A csomópontok osztályozása az AISC 360-16, Cl. B3.4 kommentárja szerint történik.

• Merev – $\frac{S_{j,ini} L_b}{E I_b} \ge 20$
• Félmerev – $2 < \frac{S_{j,ini} L_b}{E I_b} < 20$
• Csuklós – $\frac{S_{j,ini} L_b}{E I_b} \le 2$

ahol:

• S_j,ini – a csomópont kezdeti merevsége; a csomópont merevsége lineárisnak tekinthető az M_j,Rd 2/3-áig
• L_b – a vizsgált szerkezeti elem elméleti hossza
• E – Young-féle rugalmassági modulus
• I_b – a vizsgált szerkezeti elem tehetetlenségi nyomatéka
• M_j,Rd – a csomópont hajlítási nyomatéki méretezési értéke
