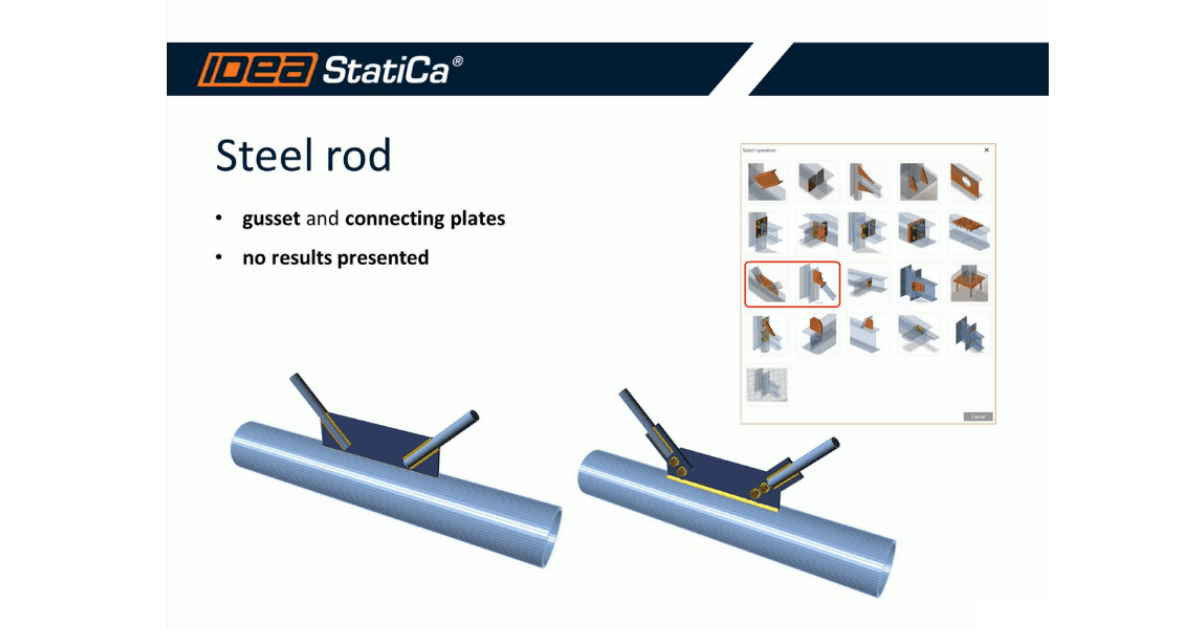

A rúd keresztmetszet (tömör rúd) főként húzott elemekhez készült. Megtalálható a profilok könyvtárában; azonban alkalmazhatósága csak két gyártási műveletre korlátozott: a csatlakozólemez és a csomólemez.
Az alábbiakban a főbb méretek láthatók a Csatlakozólemez - Bevágott lemez - téglalap művelet használatakor:
És itt, amikor a Csomólemez műveletet használja:
Mindkét esetben a profil nem kerül héjelemekkel hálózásra, mint az összes többi; ezért a szoftver nem jelenít meg rajtuk eredményeket. Az ilyen szerkezeti elem ellenőrzését a 3D globális analízis modellben kell elvégezni. Ennek ellenére a szomszédos hegesztések a szokásos módon kerülnek ellenőrzésre.
További információ a következő videóban:
