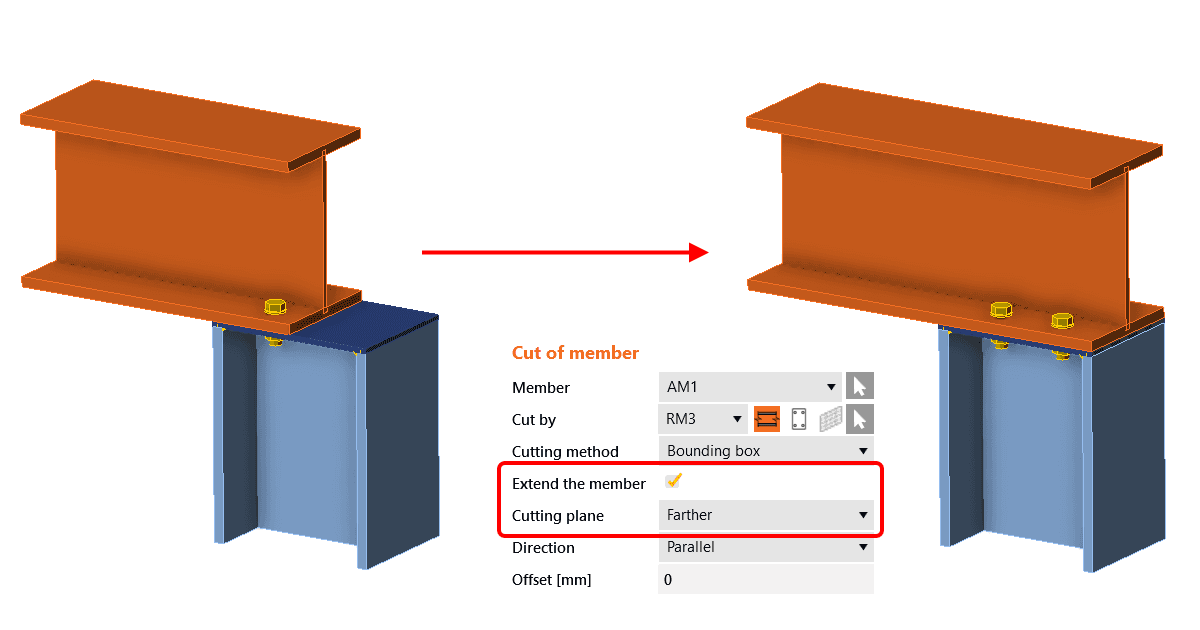

Az "Elem meghosszabbítása" beállítás a Connection alkalmazásban a Szerkezeti elem vágása gyártási műveletbe van beépítve. Ahhoz, hogy a szerkezeti elemet a csatlakoztatott elem távolabbi pontja felé hosszabbítsuk meg, a Vágási sík típusaként a "Távolabbi" lehetőséget is ki kell választani.
Függetlenül attól, hogy a Connection a Member alkalmazásból, a Checkbot-ból nyílik meg, vagy elölről kezdik, ez a funkció egységesen biztosít következetes élményt a különböző munkafolyamatokban.

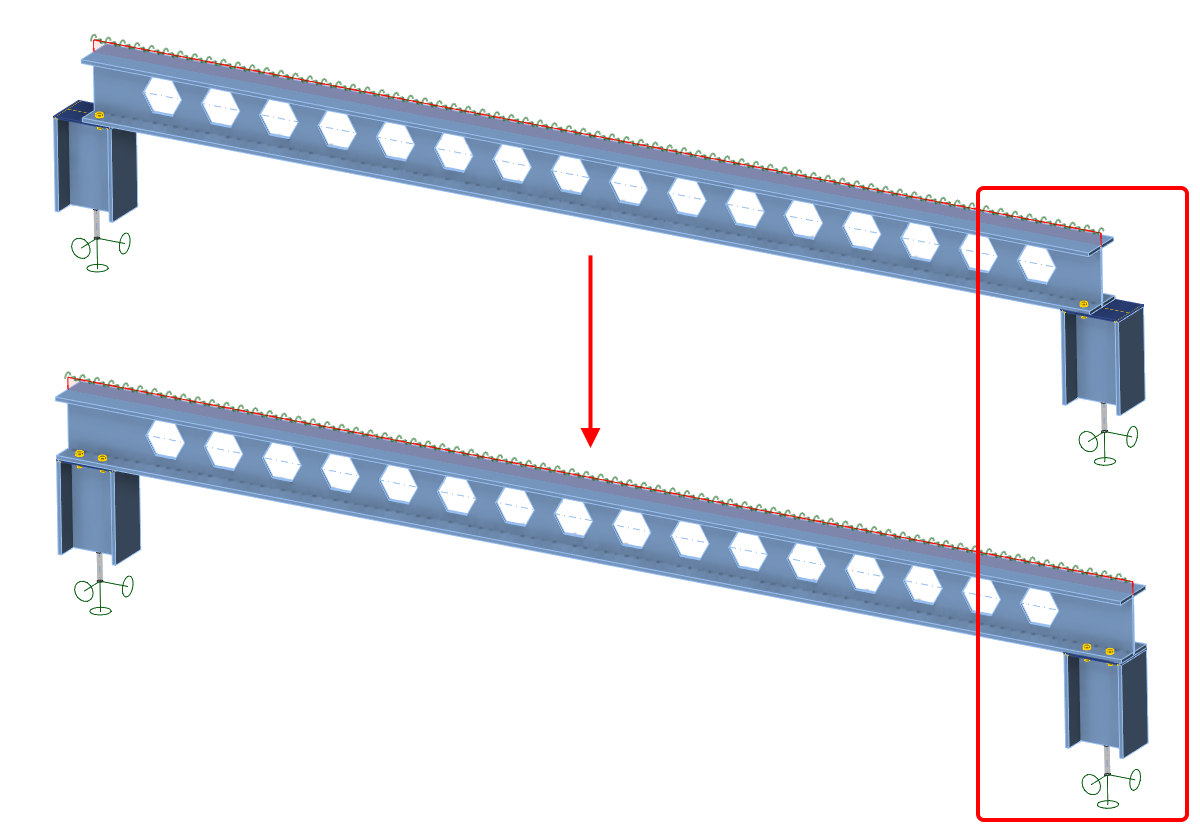

A Member alkalmazásban ez a funkció lehetővé teszi a felhasználók számára, hogy mindkét végén meghosszabbítsák a szerkezeti elemeket, különösen akkor, ha az elemzett gerendát egy másik művelet is elvágta, számos tervezési forgatókönyvet téve lehetővé.
A Connection és Member alkalmazások közötti vágási műveletben az extend funkció egységes megközelítése megakadályozza az esetleges eltéréseket is.
Az IDEA StatiCa 24.0-s verziójában jelent meg.
