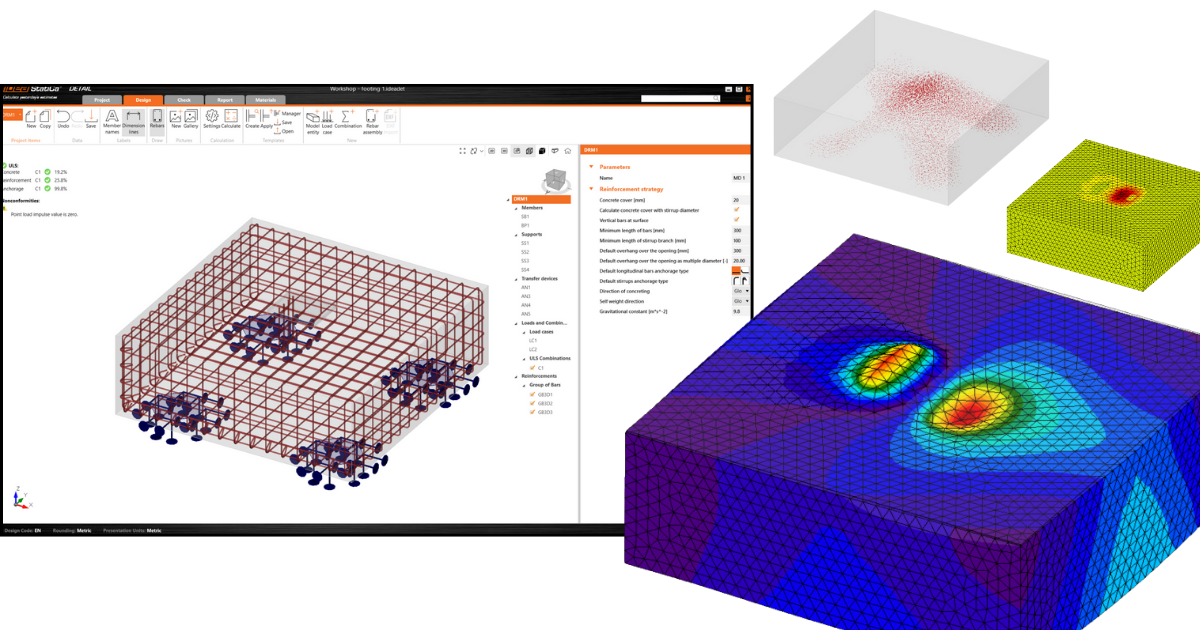

Az IDEA StatiCa bemutatja a részleteket (3D béta) a 3D-s feladatok megoldására, például a betontömbökben való rögzítésre. A megoldás lehetővé teszi, hogy túlzott egyszerűsítés nélkül végezze el a tervezést, és az Ultimate Limit State (ULS) alapján szerezzen ellenőrzéseket. Az IDEA Statica Detail (3D Beta) programban megvalósított módszer a már bevált kompatibilis stresszmező módszeren alapul, amelyet úgy alakítottak ki, hogy képes legyen megoldani a 3D problémákat (háromtengelyű feszültség). Továbbá az alapelem a harmadik dimenzióra módosul. A tömör blokk a betont képviselő alapelem, és mindhárom irányban deformálható. Annak érdekében, hogy lehetővé tegyük a lábazatok összetett modelljének létrehozását, olyan entitásokat valósítottunk meg, mint a felületi támasz, az alaplemez, a dübelek és így tovább. Mindezeket az entitásokat, valamint azok funkcionalitását a következő cikk ismerteti.
A szilárd blokk alakja
A betonblokk modellezhető a "Solid block" nevű tagtípusnak köszönhetően, amelynek geometriája kétféleképpen határozható meg:
- Téglalap alakú - Ez az opció alkalmas a lábazat téglalap alakú alappal és állandó magassággal történő meghatározására. Az eltolások meghatározása a blokk minden oldalára lehetővé teszi a lejtős lábazat modellezését is.
- Poligonális alap meghatározott magassággal – A lábazati alakzat meghatározásának második lehetősége az alapalakzat általános sokszögként való meghatározása. Az előző opcióban leírtak szerint azonban nem lehet lejtős lábazatot létrehozni.
Felületi támaszok
A felülettámasz az egyetlen lehetséges támasztípus, amely meghatározható a szilárdtest modellhez. Az alakdefiníciónak két lehetősége van – definiálható a teljes felületre vagy egy általános területként, amelynek körvonalát vonallánc határozza meg.
A felületi támogatás előnye a merevség meghatározásának és a talajjal való érintkezést szimuláló nemlineáris viselkedés beállításának lehetősége. Az általános alak (vonallánc) által meghatározott támaszok használhatók cölöpök szimulálására.
Terhelésátviteli eszközök
Különösen a horgonyzáshoz két rakományt fejlesztettek ki:
- Alaplemez – Az alaplemez alakja téglalapként vagy általános vonalláncként definiálható. Az alaplemez modellezhető az oszlop részével ("Terhelésátvitel – oszlop") vagy oszlop nélkül ("Terhelésátvitel – Erők" opció). Ha a "Teherátvitel – erők" opciót választja, a meghatározott terhelés közvetlenül az alaplemezre kerül. Amikor az acéloszlopot meghatározzák (keresztmetszete és hossza alapján), a terhelést az oszlop tetejére alkalmazzák, és merevsége segít a feszültség helyes elosztásában az alaplemezre.
- Egyetlen horgony – Az egyetlen horgony egy 1D elem, amely lehetővé teszi az axiális terhelés átvitelét. A dübel automatikusan összekapcsolható az alaplemezzel, vagy közvetlenül a pontterheléssel terhelhető*.
*A BÉTA verzióban a horgonyokra számos korlátozás vonatkozik.
A horgony csak tömörítést és feszültséget továbbít. A nyírást, ha a Csatlakozásból importálják, a betontömb és az alaplemez közötti súrlódás viszi át. Csak axiális erő alkalmazható a horgonyra.
A Részletek alkalmazásban két különböző típusú horgony érhető el:
- Öntvény – Megerősítés
- Öntapadó horgony
Az Adhesive horgony esetében van egy másik paraméter is az elemzésben - a kötés szilárdsága. Ez az érték alapértelmezés szerint 2 MPa, és a felhasználónak a horgony gyártójától kapott adatlap-információknak megfelelően kell beállítania.
Terhel
Az erők és a felületi terhelés csoportjának hozzáadása elengedhetetlen a könnyű használathoz. Összesen három terheléstípust támogatunk:
- Felületi terhelés – A felületi terhelés bármilyen betonfelületre alkalmazható. Alkalmazható az egész felületre, vagy csak egy bizonyos területen, amelyet a körvonala (vonallánc) határoz meg.
- Pontszerű terhelés
- Erőcsoport – Az erőcsoport olyan entitás, amely több, csoportként működő pontterhelést határoz meg. Felvihető az alaplemezre vagy a betonfelületre. Ez a terheléstípus az oszlopról az alaplemezre átvivő hegesztési varratok erőinek szimulálására használható.
Megerősítés
Új típusú megerősítést fejlesztettek ki, amely lehetővé tette a lábazat megerősítését. A sávcsoport számos lehetőséget kínál a betonacél meghatározásához:
- Két ponttal
- Felületélen – Felületélen – a kiválasztott felülettel párhuzamosan megerősítő réteg jön létre. A felhasználó több sávot határoz meg egy fólián és több fóliát a kijelölt felülettel párhuzamosan.
- Felületi élen vagy több élen – A felületi élen vagy több élen lehetővé teszi összetett alakú betonacél rétegek modellezését (bármely betonfelülethez kapcsolódó síkgörbe). A réteget tehát csak egy betonacél határozza meg. Azonban több párhuzamos réteg is definiálható. A betonburkolat minden élhez függetlenül határozható meg. Ez a legjobb megoldás a kengyelek modellezésére.
- Vonalláncon
Eredmények
Az eredmények lapon három alapvető értékelést fedezhet fel az ULS (Ultimate Limit State) szerint.
A beton és a megerősítés feszültségeinek és törzseinek eredményeit a "Szilárdság" szakasz tartalmazza. A kötési feszültség és a kapcsolódó értékek a "Rögzítés" ellenőrzésben találhatók. A nemlineáris deformáció nagyon fontos értékét a "Kiegészítő" ellenőrzés mutatja be.
A 3D BETA verzióra vonatkozó korlátozások
A kiadott BETA verzió célja, hogy lehetőséget adjon felhasználóinknak arra, hogy megismerkedjenek vele, teszteljék a megoldást és visszajelzést adjanak nekünk. A 3D Detail BETA verziójával kapcsolatos elvárások tisztázása érdekében a jelenlegi verzióban van néhány korlátozás:
- A dübelekben nincs nyíróerő-átvitel – a nyírást csak az alaplemez és a betontömb felülete közötti súrlódás viszi át.
- Az elemzés és a kódellenőrzések eredményei az ULS-re (végső határállapot) korlátozódnak
- A betontömb és az alaplemez egyetlen modelljének számítási ideje horgonyráccsal akár 10 percet is igénybe vehet
- Az eredmények megjelenítésére szolgáló szakaszok a BETA 2-ben lesznek elérhetők
- A modellelemek önsúlyát nem veszik figyelembe
- A modellben csak egy tömör betontömb használható
A Detail 3D megoldása intenzív fejlesztés és ellenőrzési folyamat alatt áll. A 24.0-s verzióval megjelenik a 3D Detail első BÉTA-verziója, a BETA 2 pedig 2024 júliusában várható, javítva az eredmények értelmezését, csökkentve a jelenlegi korlátozások listáját és további funkciókat hozva. A 3D Detail BETA egy alapos ellenőrzési folyamat befejezése után átkerül az ALPHA verzióba, és a 24.1-es verzióval kerül kiadásra.
Modellleírás és ellenőrzések
Ha többet szeretne megtudni a 3D részletesség elemzési modellről, olvassa el az elméleti háttércikket:
Továbbá a 3D Detail modell első ellenőrzéseit és eredményeit a következő cikkekben tették közzé:
Emellett hivatkozhat a Részletek elméleti háttércikkekre, amelyek mind a 2D, mind a 3D modellekhez szólnak a véges elemek és az ULS eredmények értelmezésével kapcsolatban:
Megjegyzés: A 3D Detail kódellenőrzése jelenleg csak az Eurocode (EN) esetében lehetséges.
