Optimisation topologique

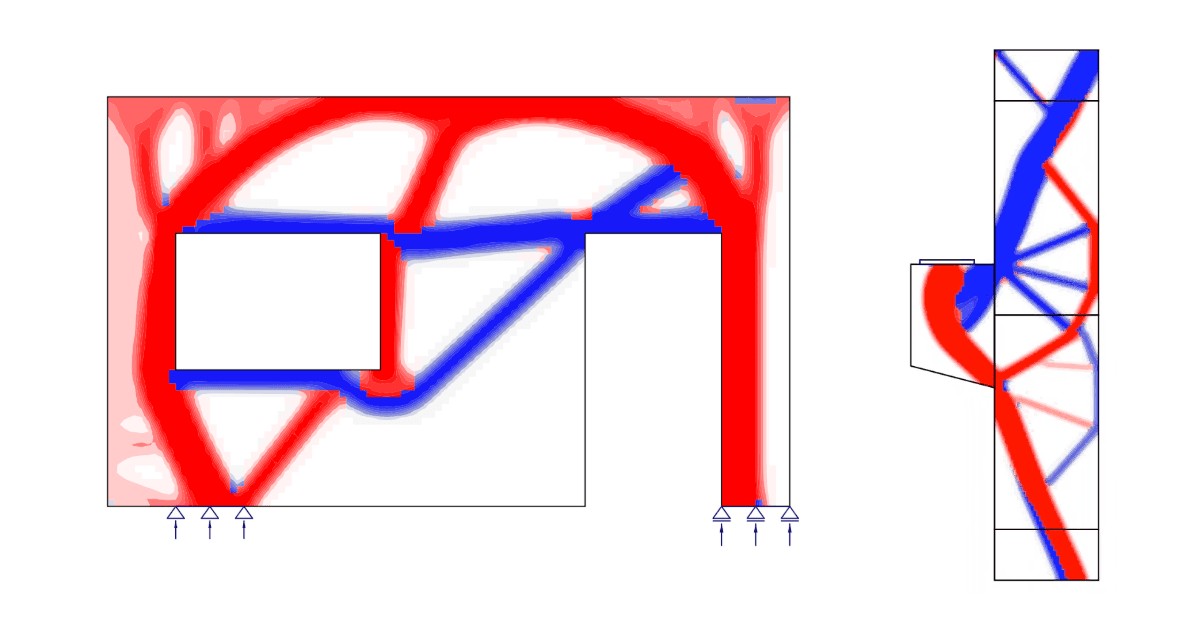

Le calcul utilise un volume effectif de la structure (20 %, 40 %, 60 % ou 80 %) et, en plusieurs itérations, place ce volume de manière à obtenir la topologie la plus rigide possible. Le résultat de ce calcul est une topologie de champs de compression et de zones en traction.
Voir la démonstration pratique dans le webinaire diffusé précédemment.
Ou, si vous souhaitez obtenir des informations plus approfondies, nous vous recommandons de consulter les bases théoriques et la vérification réalisées sur ce sujet.
Comment l'outil peut vous aider à créer le modèle Bielle-et-tirant le plus réaliste
Comme indiqué, l'optimisation topologique vous fournit l'orientation précise des champs de compression et de traction dans la structure en béton, en fonction de la géométrie et des charges d'entrée. Cela peut être utilisé non seulement pour la conception efficace du ferraillage, mais aussi pour la création du modèle Bielle&Tirant si vous souhaitez comparer les deux approches (CSFM et Bielle&Tirant).
La combinaison des deux peut confirmer que la conception a été réalisée correctement et apporter la certitude que l'outil qu'ils commencent à utiliser est fiable.
Consultez le webinaire sur un projet qui a combiné les deux méthodes afin que l'ingénieur puisse vérifier la solution par lui-même.
