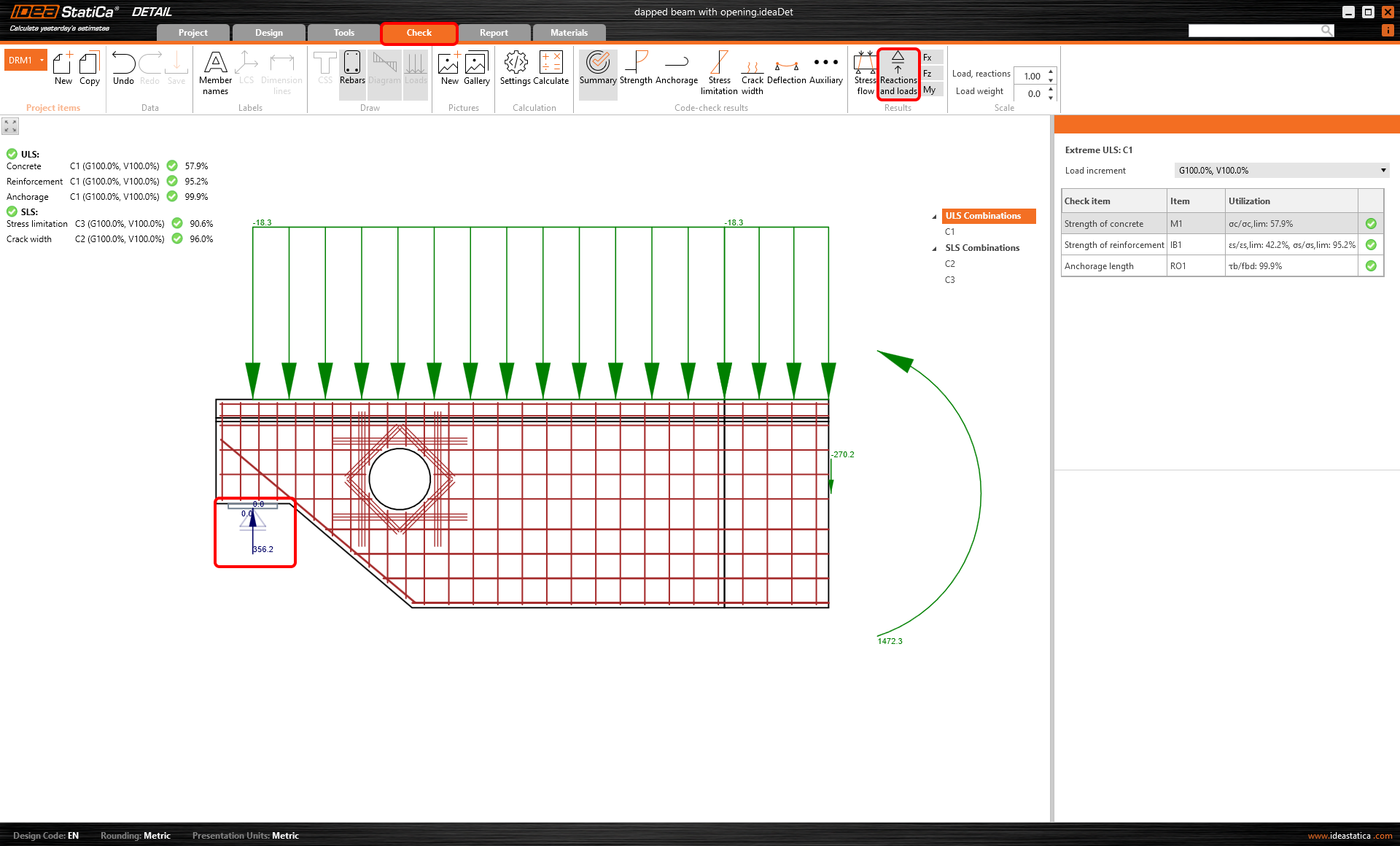

Commençons par les réactions. Vous pouvez afficher les réactions en cliquant sur le bouton dans le ruban supérieur.

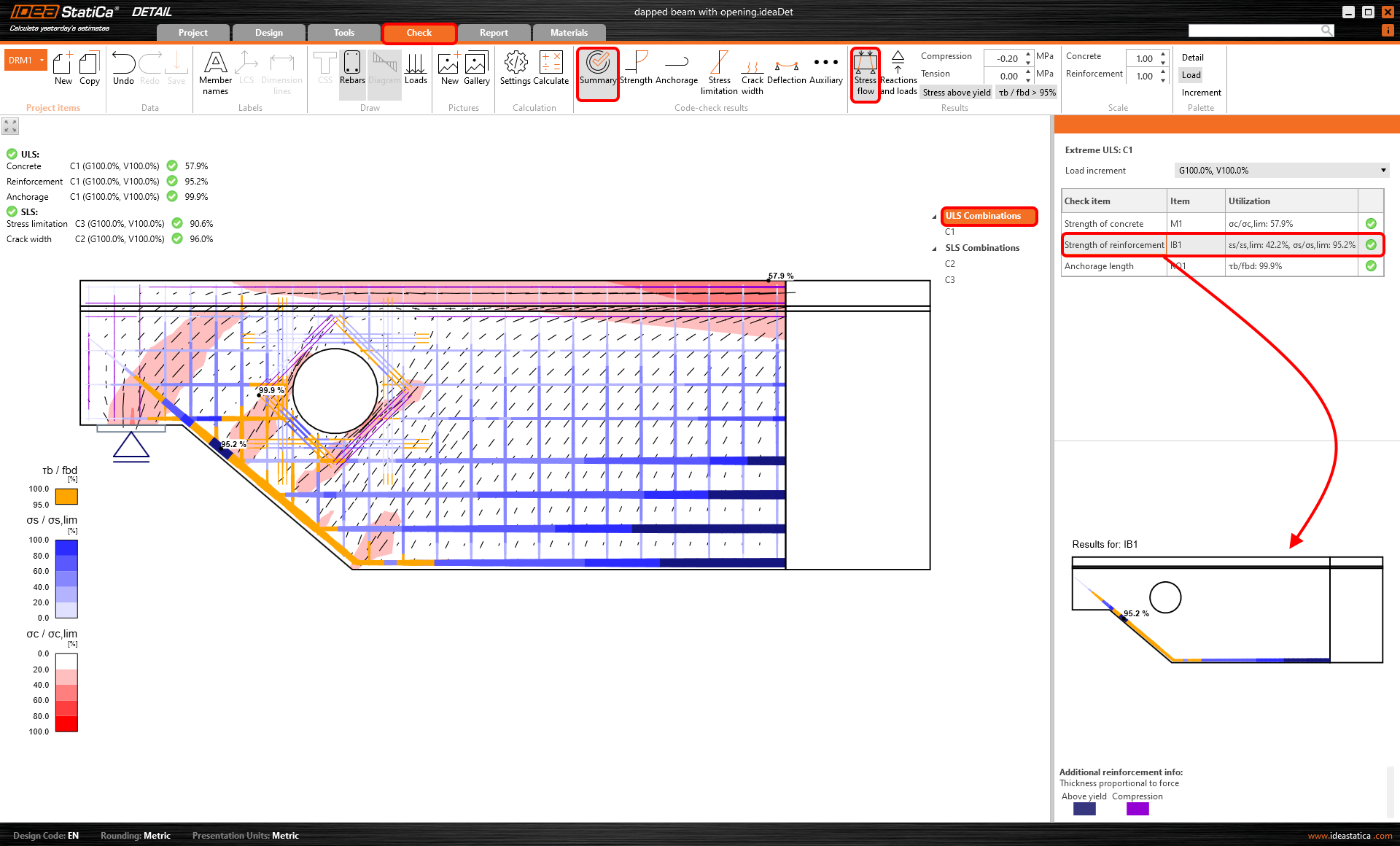

La résistance du béton et du ferraillage, ainsi que la longueur d'ancrage peuvent être affichées une par une dans la fenêtre graphique de l'onglet données. Consultez la fenêtre Principale pour le récapitulatif.
Comme vous pouvez le constater, 100 % de la charge permanente et 100 % de la charge variable (G100,0 %, V100,0 %) ont été appliquées à la structure.

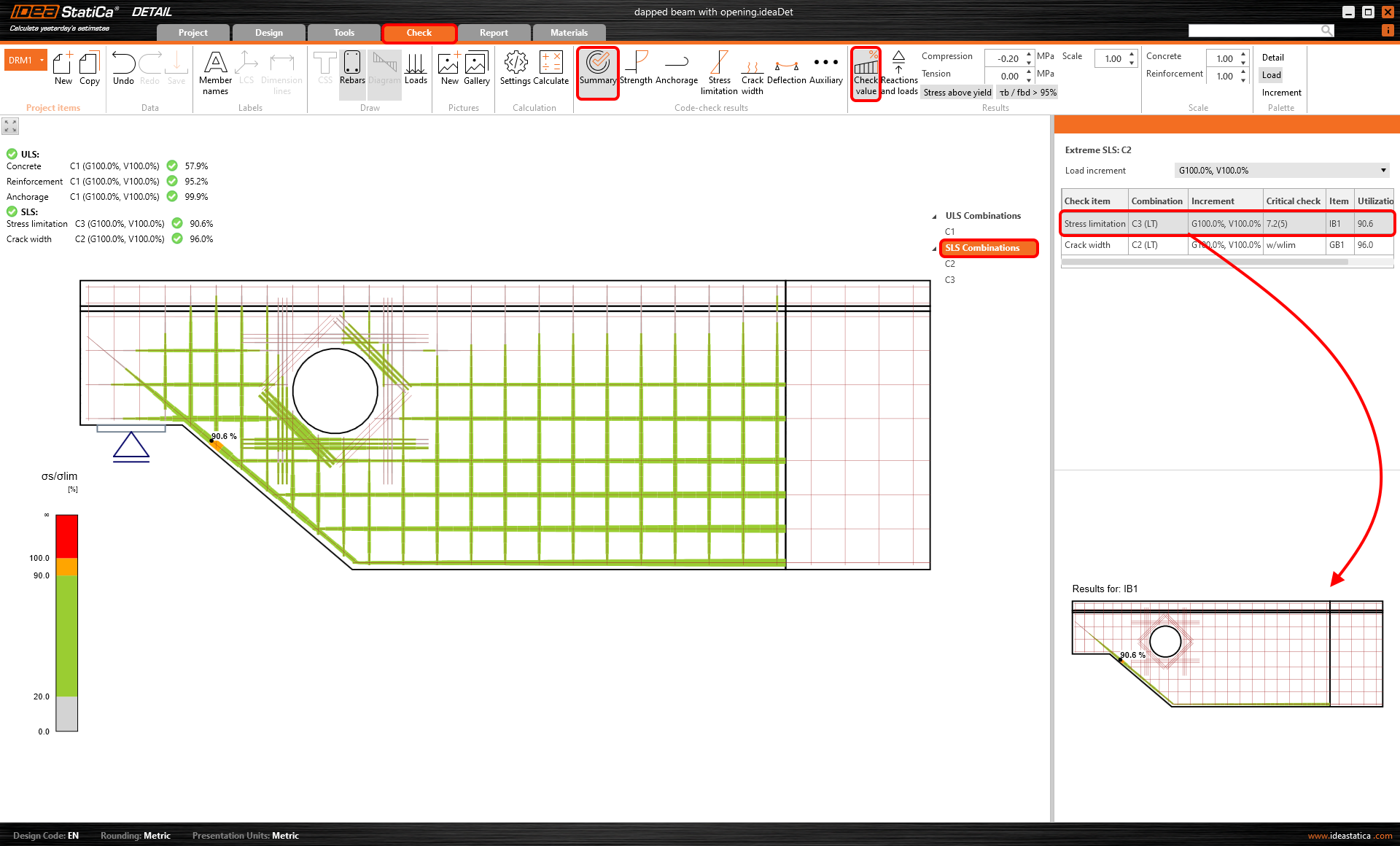

Pour les vérifications à l'ELS, vous pouvez également consulter un récapitulatif des résultats. Cliquez sur ELS et consultez les valeurs de limitation des contraintes et de largeur de fissure.
La couleur verte signifie que le taux de travail est inférieur à 90 %, l'orange correspond à un taux de travail de 90 à 100 %, et le rouge indique un taux supérieur à 100 %.
Si vous souhaitez consulter les résultats pour un incrément de type de charge particulier, accédez au ruban supérieur et choisissez la portion de charges requise. De cette façon, vous pouvez afficher les résultats uniquement pour le type de charge permanente ou pour les types de charges permanentes et variables. Cette option est valable pour l'ensemble des résultats.
