Si vous êtes surpris que les efforts tranchants dans les résultats d'analyse des boulons diffèrent de ce que vous attendez, il y a très probablement plusieurs plans de cisaillement dans les boulons observés.
Pour un groupe de boulons soumis au cisaillement, l'approche analytique suppose une distribution égale de l'effort tranchant par boulon. Par conséquent, la résistance au cisaillement de l'assemblage est calculée comme la résistance au cisaillement d'un boulon multipliée par le nombre de boulons, et une vérification simple est effectuée par rapport au cisaillement total appliqué.

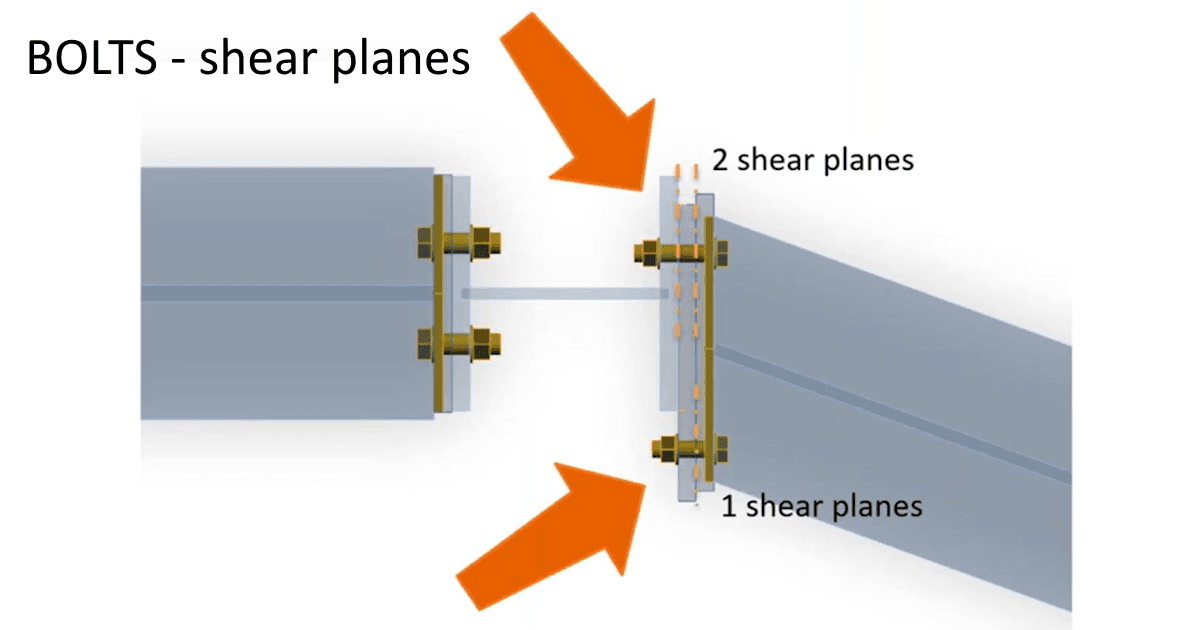

IDEA StatiCa Connection utilise une approche différente et plus précise. Grâce à la technologie CBFEM, les efforts tranchants sont calculés pour chaque boulon séparément. S'il existe plusieurs plans de cisaillement sur un boulon, l'effort tranchant appliqué est calculé précisément pour chaque plan séparément.
La résistance de l'assemblage est analysée par boulon, et chaque boulon est vérifié séparément par rapport à la valeur de cisaillement la plus élevée parmi tous ses plans de cisaillement.
Dans l'onglet des résultats, les valeurs d'effort tranchant par plan dans un boulon sont affichées ensemble et séparées par une barre oblique (/).
