Conception d'attache platine-à-platine boulonnée (EN)

1 Nouveau projet

Démarrez IDEA StatiCa et sélectionnez l'application Connection.

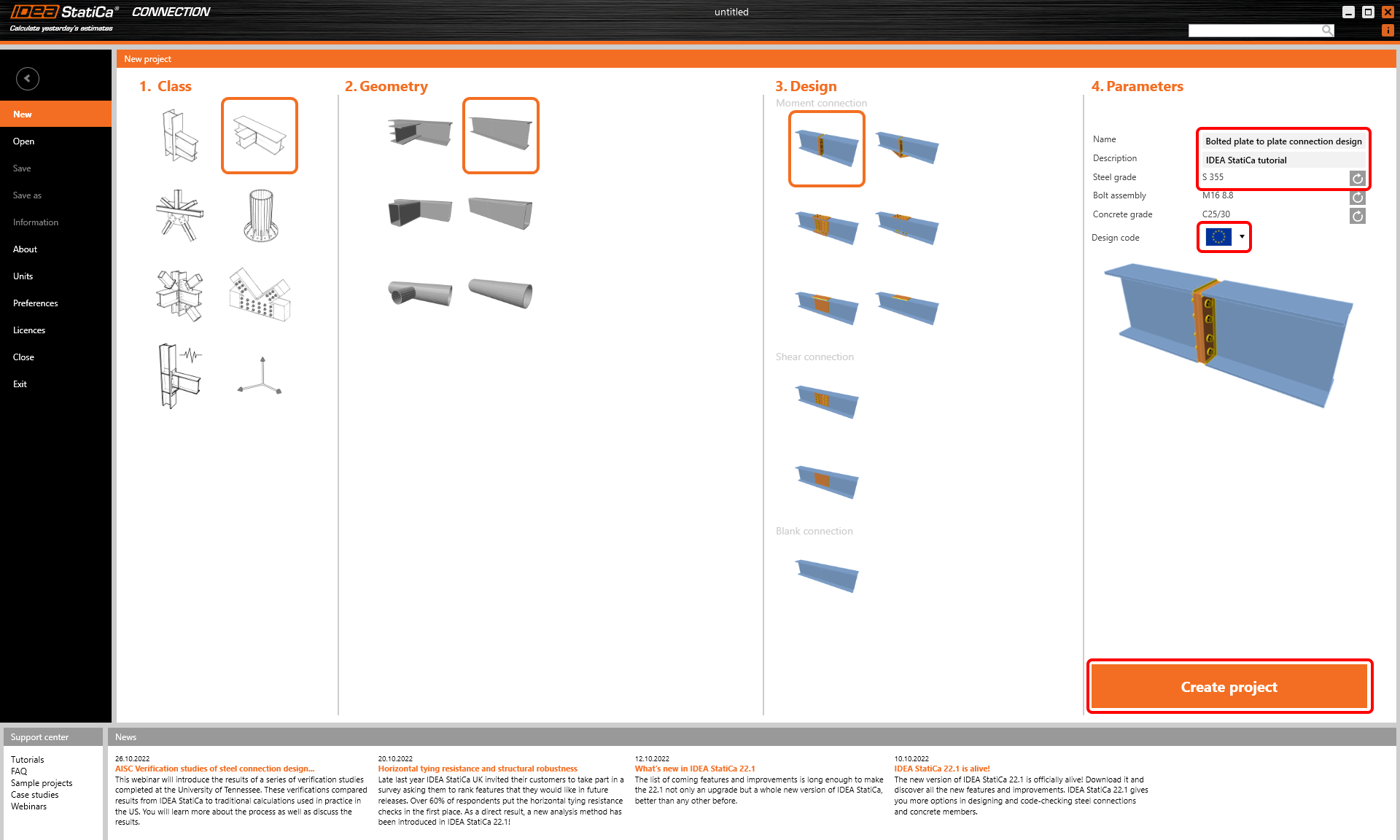

Créez un nouveau projet en sélectionnant le modèle d'origine qui est le plus proche à la conception désirée. Saisissez le nom et choisissez la norme de conception Eurocode et la classe d'acier S235.

2 Géométrie

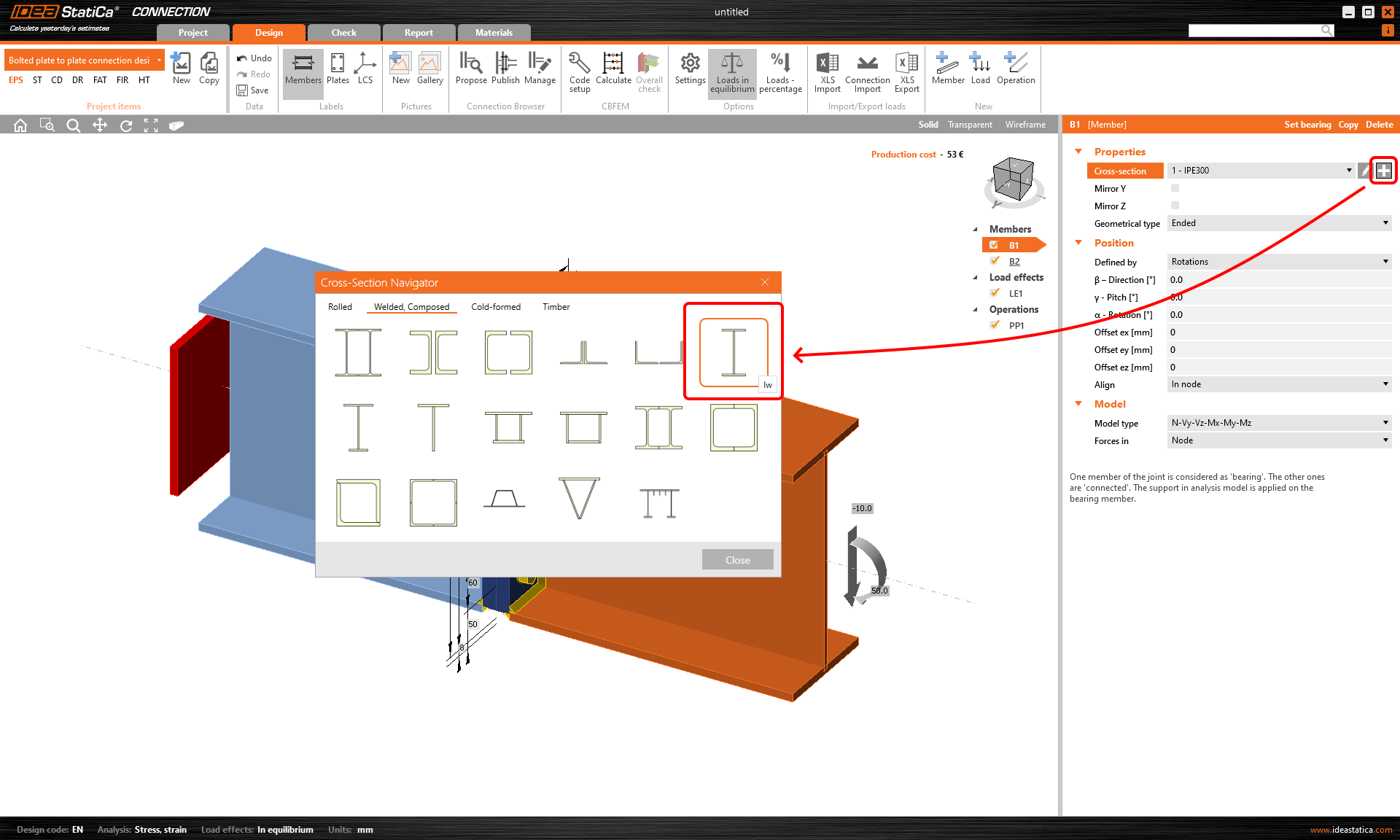

Deux poutres sont ajoutées automatiquement. Changez la section transversale de l'élément B1 pour une section en forme de I soudée et définissez les dimensions de sa section transversale (hauteur, épaisseur de semelle et largeur et épaisseur de l'âme).

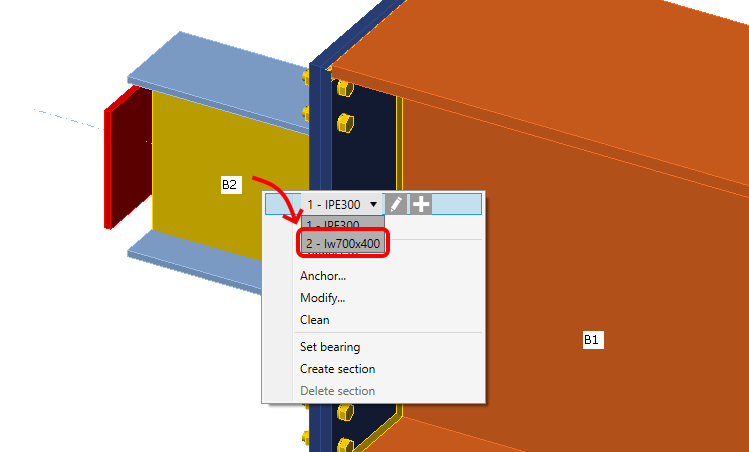

Attribuez la même section transversale à l'élément B2. Vous pouvez utiliser le menu déroulant.

3 Effets de charge

Un effet de charge a été généré automatiquement. Modifiez les valeurs des efforts internes dans le tableau.

4 Conception

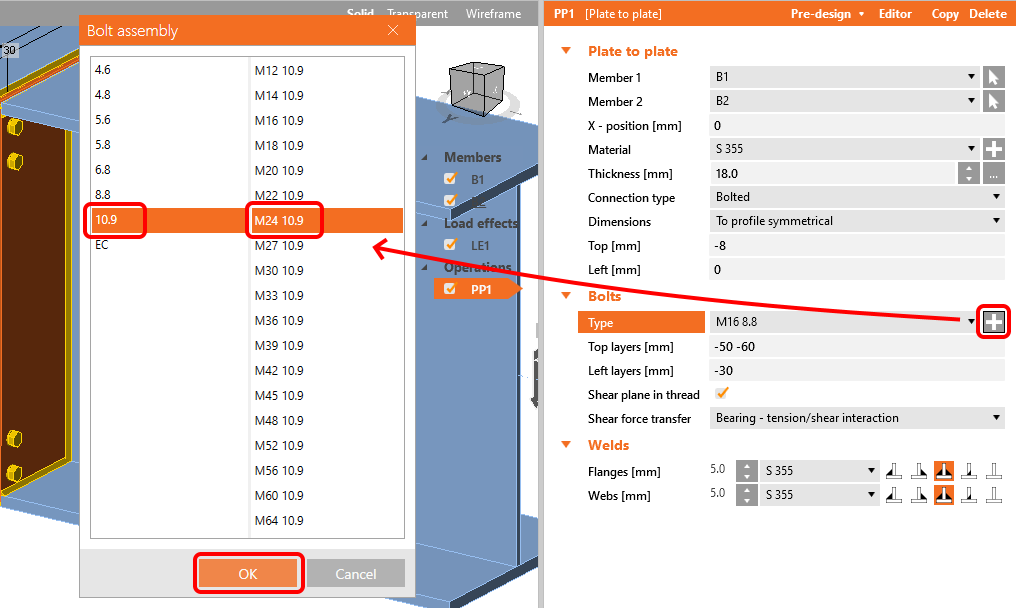

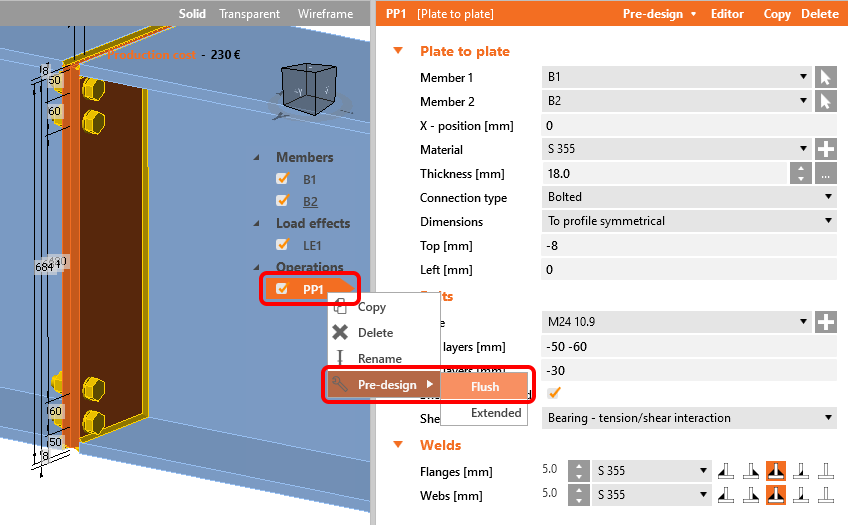

Vous pouvez voir qu'une opération de fabrication (Platine à platine) a été créée automatiquement par le modèle et vous pouvez la modifier facilement : changez les attributs des boulons et soudures.

5 Vérification

Démarrez l'analyse basée sur CBFEM en cliquant sur Calculer au ruban. Le modèle d'analyse est généré automatiquement, le calcul est effectué et vous pouvez directement voir les résultats de vérification globale dans le coin supérieur gauche de la scène.

Il est possible d'afficher des résultats plus détaillés dans l'onglet Vérification : activez la Vérification de déformation, Efforts dans les boulons, Maillage et Forme déformée de l'attache au ruban pour obtenir un aperçu complet de ce qui se passe dans l'assemblage.

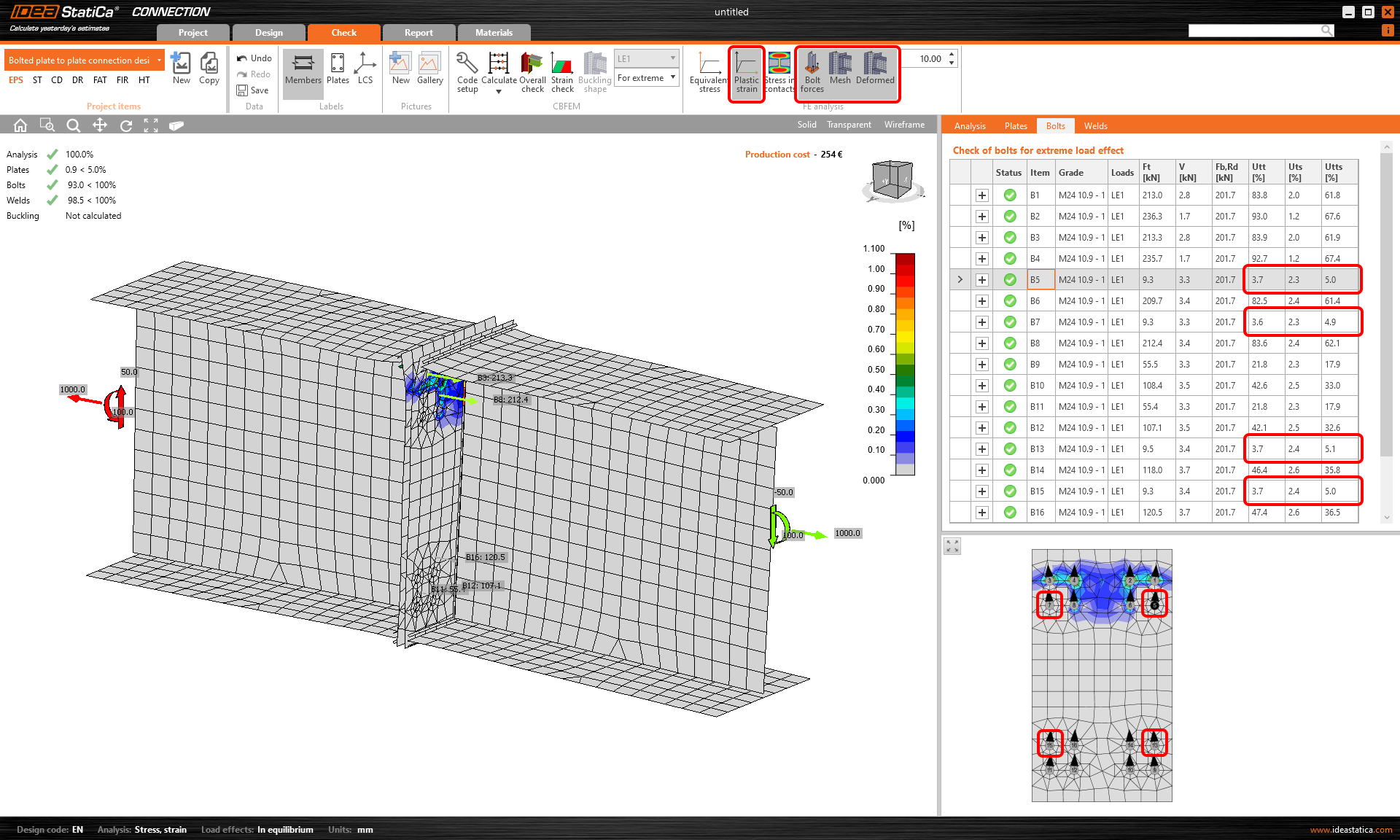

Des résultats individuels peuvent être vérifiés dans les onglets appropriés. Par exemple, ouvrez l'onglet Boulons pour voir l'utilisation de chaque boulon. Vous pouvez voir que quelques boulons sont presque non-utilisés et peuvent être supprimés pour optimiser la conception.

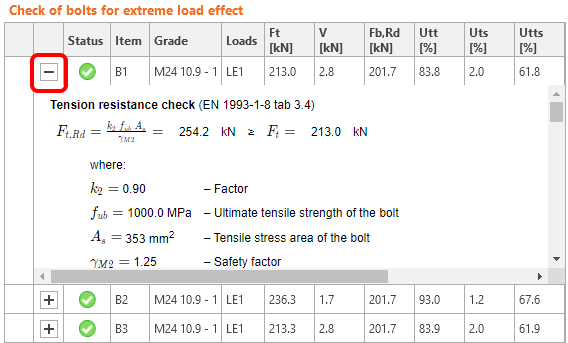

Vous pouvez aussi regarder les équations de vérification des boulons dans le menu développé.

6 Optimisation

IDEA StatiCa Connection vous permet une optimisation très facile de votre conception.

Nous avons remarqué que l'utilisation de quelques boulons est près de zéro. Vous pouvez les supprimer et rendre la conception plus économique.

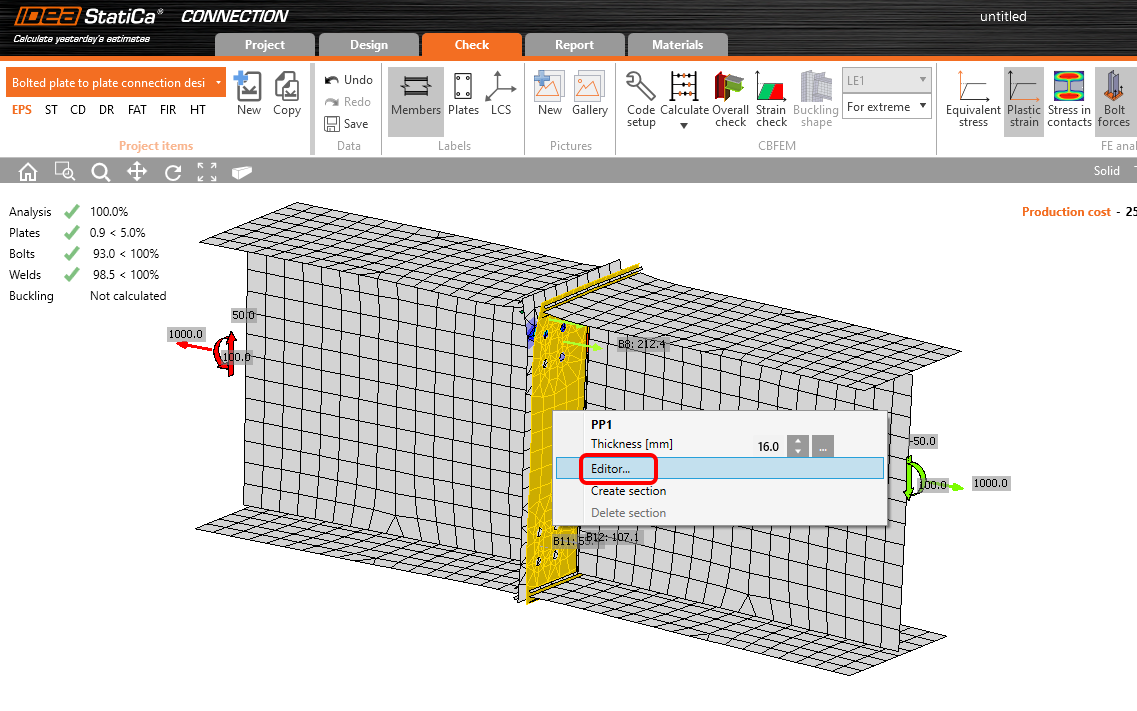

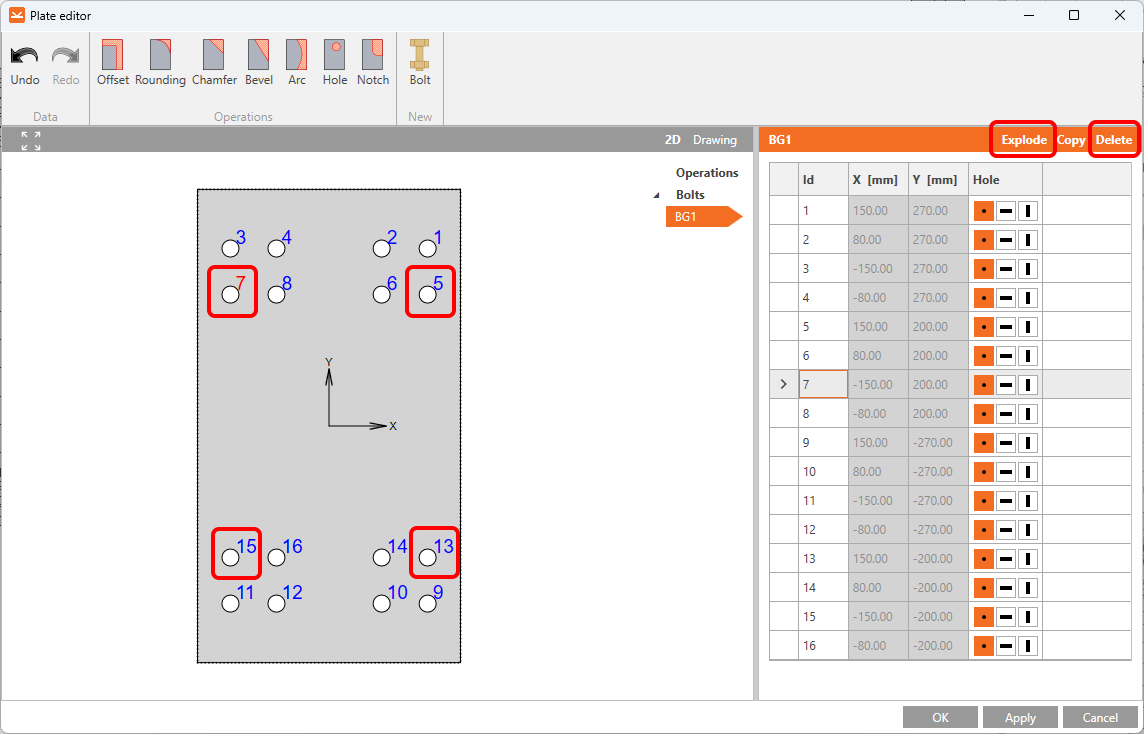

Cliquez avec le bouton droit sur la platine de raccordement et ouvrez l'Éditeur. Cliquez sur Éclater le tableau des boulons et supprimez les boulons 5, 7, 9, 11, 17, 19, 21 et 23.

Redémarrez le Calcul et vérifiez les résultats actualisés. La nouvelle conception a réussi toutes les vérifications et vous avez économisé un tiers des boulons.

7 Rapport

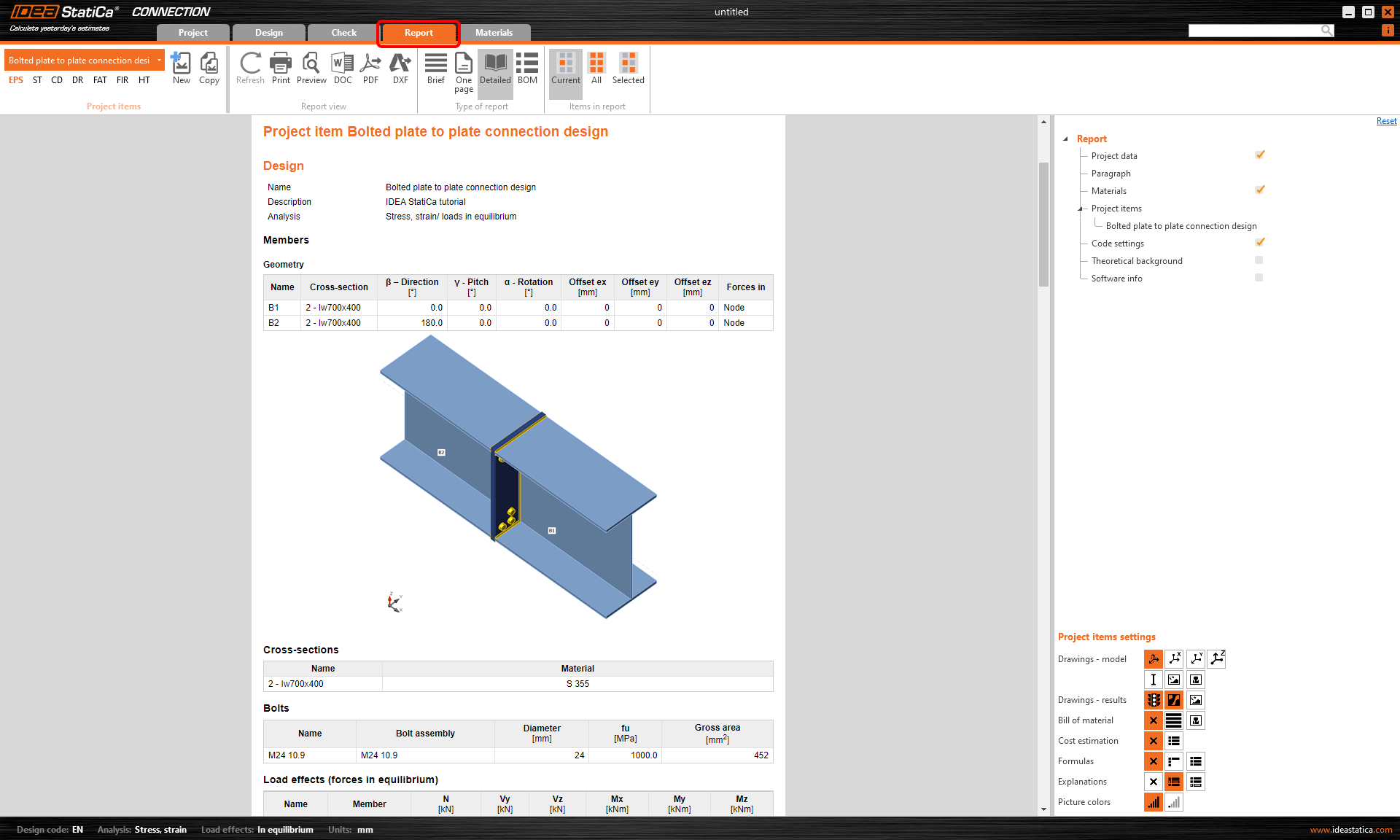

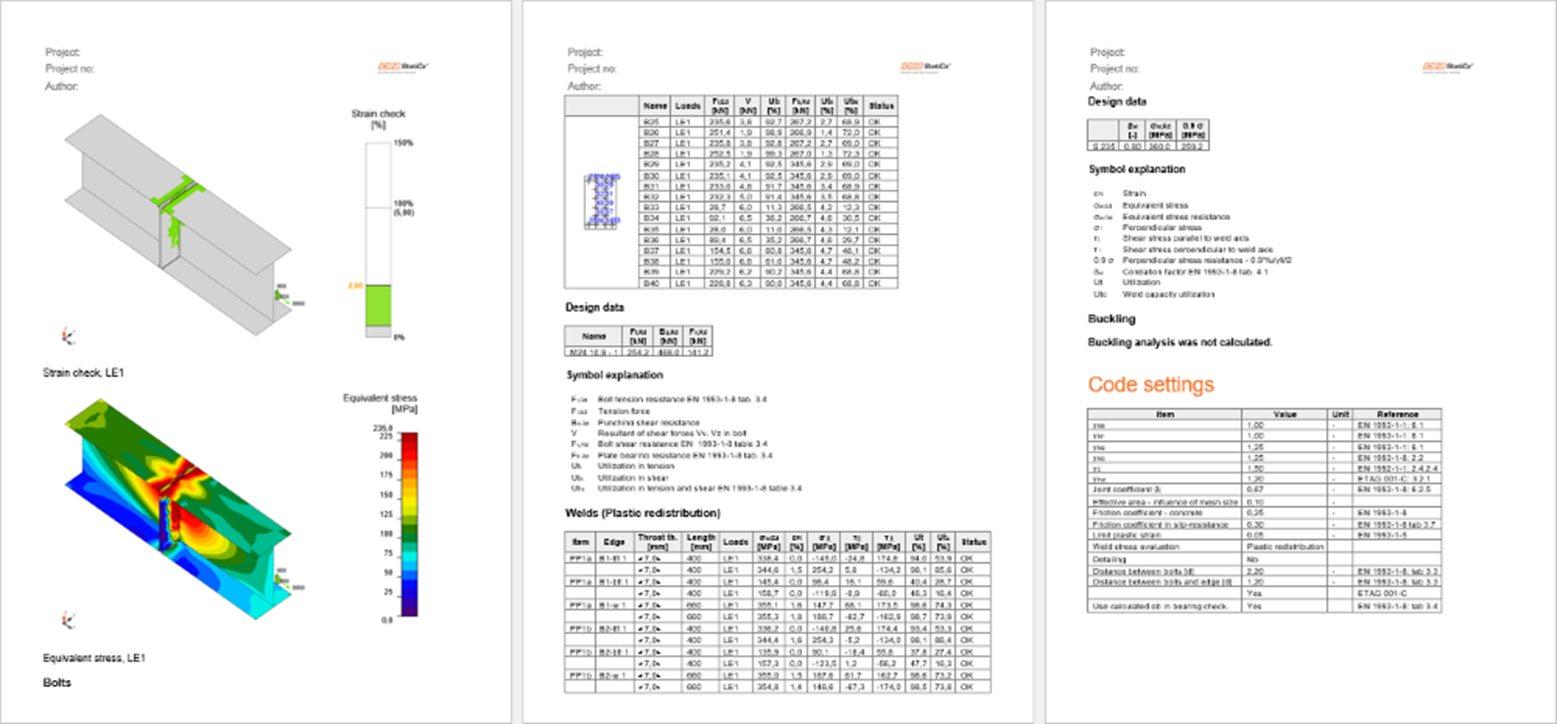

Enfin, vous pouvez revoir le Rapport. IDEA StatiCa offre un rapport complètement personnalisable à imprimer ou enregistrer en format éditable.

Vous avez conçu, optimisé et vérifié une attache platine-à-platine boulonnée selon Eurocode (EN).
