Lien BIM avec STAAD.Pro pour la conception d'attaches en acier (AISC)

Cet article est aussi disponible en :
Dans ce tutoriel pas-à-pas, vous apprendrez comment concevoir et vérifier une attache en acier de construction en utilisant le lien BIM entre STAAD.Pro et IDEA StatiCa.

Comment activer le lien

IDEA StatiCa intègre les liens BIM dans vos solutions MEF/BIM lors de l'installation. Vous pouvez voir le statut et activer autres liens BIM pour des logiciels installés aussi plus tard dans l'outil d'installation des liens BIM.

Veuillez noter qu'il faut des étapes supplémentaires pour activer des liens BIM de quelques solutions MEF avec IDEA StatiCa.

Ouvrez IDEA StatiCa et allez à l'onglet BIM et ouvrez l'outil d'installation des liens BIM (Activation du lien BIM...).

Une notification avec le texte « Voulez-vous autoriser cette application à apporter des modifications à votre appareil ? » peut apparaître. Dans ce cas, veuillez confirmer avec le bouton Oui.

Le lien BIM pour le logiciel sélectionné (si trouvé) sera installé. L'écran vous montrera aussi le statut d'autres liens BIM qui peuvent être déjà installés.

Pour finir l'intégration, vous devez ajouter le plug-in à "User items" dans STAAD.Pro. Ouvrez un projet STAAD.Pro (vous pouvez utiliser le projet du tutoriel).

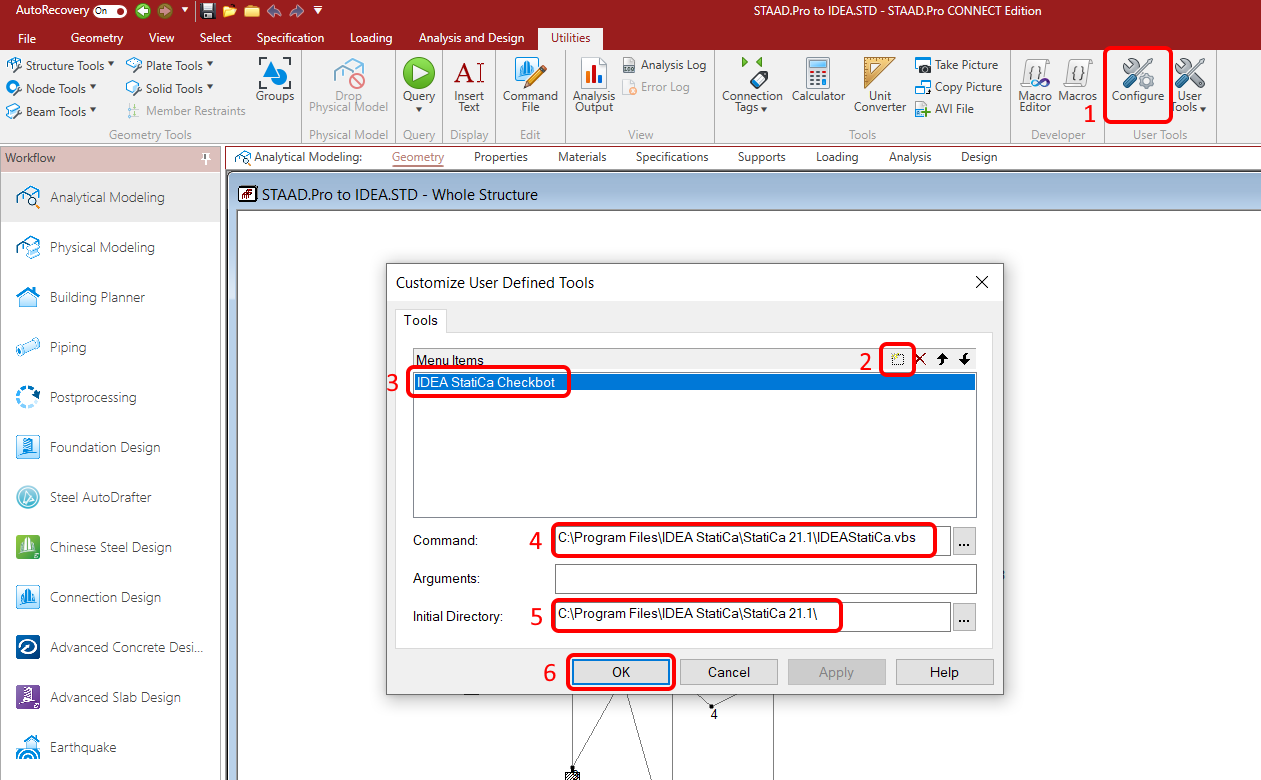

Sous Utilities au ruban haut, sélectionnez User items - Configure (1). Ici, ajoutez le plug-in en tant que nouvel outil défini par l'utilisateur (2) :

  • Menu items (3) : IDEA StatiCa Checkbot
  • Command (4) : C:\Program Files\IDEA StatiCa\StatiCa 21.1\IDEAStatiCa.vbs
  • Initial Directory (5) : C:\Program Files\IDEA StatiCa\StatiCa 21.1\

Confirmez par OK (6).

Le plug-in IDEA StatiCa a été ajouté et vous pouvez le trouver sous User Tools maintenant.

Veuillez consulter les informations sur les limites de ce lien BIM.

Comment utiliser le lien

Téléchargez et ouvrez le fichier du projet STAAD.Pro joint et effectuez l'analyse. Allez à Utilities - User Tools et ouvrez le plug-in IDEA StatiCa Checkbot. Cela ouvrira l'application Checkbot.

Sélectionnez l'option Nouveau avec le type de projet Acier, norme AISC et sous-norme LRFD (AISC 360-16) et cliquez sur Créer un projet.

Le nouveau projet Checkbot est prêt à importer des attaches de STAAD.Pro.

Dans STAAD.Pro, sélectionnez un des poteaux intérieurs et vérifiez si vous avez sélectionné le nœud inférieur en utilisant le curseur de géométrie.

Importation

Puis, dans Checkbot, sélectionnez Attaches.

Cela importera le poteau et ses effets de charge à Checkbot – avec les mêmes coordonnées, orientations et tailles des sections qu'au modèle MEF/BIM.

Veuillez noter que votre numérotation des nœuds et éléments peut être différente.

Veuillez noter que l'espace de travail 3D est conçu pour afficher un aperçu de la structure importée et pas une vue détaillée des attaches spécifiques.

Pour plus d'informations sur le Checkbot, cliquez ici.

Pour plusieurs solutions MEF/BIM, il est aussi possible d'importer plusieurs attaches à Checkbot de la même façon. Au lieu de sélectionner un nœud et des éléments connectés, vous pouvez sélectionner plusieurs nœuds et éléments par des méthodes de sélection disponibles dans l'application.

Nous recommandons ne pas importer toutes les attaches en même temps mais construire des attaches au fur et à mesure.

Géométrie

Dans la liste des éléments du projet sous Attaches et avec une attache en surbrillance dans Checkbot, vous pouvez soit cliquer avec le bouton droit de la souris et sélectionner Ouvrir, soit cliquer sur la commande Ouvrir au ruban pour commencer la conception, vérification et création de rapport.

Le paramétrage des éléments est pris de l'application MEF/BIM d'origine. Toutefois, vous pouvez changer la taille de section de n'importe quel élément dans l'écran principal de Checkbot, mais cela interrompra le lien avec l'application MEF/BIM pour cette séance, à moins que vous ne la synchronisiez encore une fois.

L'attache importée s'ouvre dans l'application IDEA StatiCa Connection.

Il est possible que vous ne voyiez pas d'Effets de charge ou les voyiez différemment en important de votre solution MEF/BIM préférée*, selon la définition des combinaisons des charges. Par défaut, IDEA StatiCa va choisir la combinaison la plus critique pour la vérification. (* Quelques solutions BIM ne sont pas capables d'enregistrer des résultats des combinaisons de charge)

Pour plus d'informations sur les Effets de charge, regardez ici.

Conception

Nous allons utiliser la fonction Navigateur des attaches pour générer une attache. Sélectionnez Proposition et IDEA StatiCa vous proposera des solutions possibles pour la géométrie actuelle.

Choisissez le Pied de poteau simple proposé et cliquez sur OK.

Changez les valeurs proposées des boulons pour 3/4 A325 et acceptez le bloc de béton.

Le pied de poteau et des tiges ont été créés.

Maintenant nous allons modifier les paramètres des opérations appliquées.

Pied de poteau

Platine de raccordement

Comme nous avons connecté le raidisseur diagonal par une attache avec un boulon, il faut aussi changer le Type de modèle de l'élément raidisseur pour N-Vy-Vz. Sélectionnez le raidisseur dans la liste des Éléments et modifiez le type de modèle dans la liste déroulante.

L'attache conçue sera comme ça.

Vérification et rapport

Pour effectuer une vérification, il faut s'assurer que nous avons la norme correcte dans IDEA StatiCa Connection. Dans l'onglet Conception au panneau Options, sélectionnez LRFD 2016 de la liste des sous-normes.

Maintenant effectuez une vérification par l'icône Calculer au panneau CBFEM au ruban haut.

Dans IDEA StatiCa Connection, il est possible d'effectuer beaucoup de types différents d'analyses et vérifications. Pour plus d'informations, regardez ici.

Vous obtiendrez des résultats d'analyse non-linéaire.

Les résultats détaillés pour des platines, boulons, soudures et tiges peuvent être affichés par le menu au ruban. Dans l'image ci-dessous, vous voyez une forme Déformée avec Contrainte équivalente.

Vous pouvez regarder aussi des résultats pour les tiges.

Une fois la vérification finie, vous pouvez créer un rapport avec les résultats et diagrammes pour votre modèle dans l'onglet Rapport.

IDEA StatiCa offre un rapport complètement personnalisable à imprimer ou enregistrer en format éditable. Pour plus d'informations, regardez ici.

Enregistrez et Fermez l'attache pour revenir à Checkbot.

Dans Checkbot, vous verrez une coche verte à côté de l'attache. Cela veut dire que l'attache est valide et a réussi toutes les vérifications. Dans le panneau Attache, vous pouvez voir aussi une représentation de l'attache et un résumé des résultats de vérification.

Si plusieurs attaches sont présentes dans Checkbot, il faut ouvrir, concevoir et vérifier chacune d'elles.

Dans l'exemple ci-dessous, vous pouvez voir que deux attaches avec pied de poteau ont réussi leurs vérifications et les autres attaches doivent encore être validées.

Synchronisation du modèle

De temps en temps, il y a des modifications de votre modèle MEF/BIM, par exemple une taille différente de section d'un élément ou des charges différentes. Il est possible de les synchroniser entre Checkbot et le modèle MEF/BIM.

Il y a deux alternatives :

  • Synchroniser l'Élément actuel (si un ou plusieurs assemblages sont sélectionnés)
  • Synchroniser le Modèle structural importé entier

Pour vérifier cette fonction, vous pouvez changer la taille ou forme de section d'un élément dans votre application BIM/MEF ou modifier un cas ou combinaison de charge, etc. : changez les poteaux pour une section plus petite. N'oubliez pas de réanalyser le modèle MEF.

Dans Checkbot, sélectionnez les attaches conçues (il peut y avoir plus qu'une) et puis Synchronisation au panneau Élément actuel.

Le projet dans Checkbot sera actualisé, la conception d'attache sera enregistrée mais les résultats ne seront plus valides. Vous pouvez voir que le poteau est actualisé – avec le même changement qu'au modèle MEF.

Il faut seulement vérifier les attaches en surbrillance encore une fois en sélectionnant Calculer au panneau Élément actuel. Veuillez noter que des changements plus significatifs du modèle peuvent exiger des étapes de validation supplémentaires pour les attaches affectées (comme ci-dessus).

Si les attaches ne donnent pas de résultats désirés, vous pouvez les rouvrir pour optimiser la conception (renforcer-les si elles échouent la vérification ou alléger si l'utilisation est trop basse).

Vous avez réussi à relier STAAD.Pro avec IDEA StatiCa Connection par Checkbot. Vous avez aussi conçu, vérifié et créé un rapport pour une attache avant d'incorporer les modifications faites au modèle MEF d'origine dans IDEA StatiCa Connection.
