Le Midland Metropolitan Hospital (encore en construction en 2020) est l'un des projets dans lesquels NOVUM Structures, un entrepreneur spécialisé international dans les structures architecturales innovantes, est impliqué. Ce projet est un nouvel hôpital général de soins aigus en cours de construction sur un site de 16 acres dans Grove Lane à Smethwick, près de Birmingham. L'hôpital a été conçu par une équipe dirigée par HKS, comprenant Edward Williams Architects et Sonnemann Toon Architects.
Vidéo de survol du Midlands Metropolitan Hospital
Assemblages de façade
Visualisation du projet terminé.

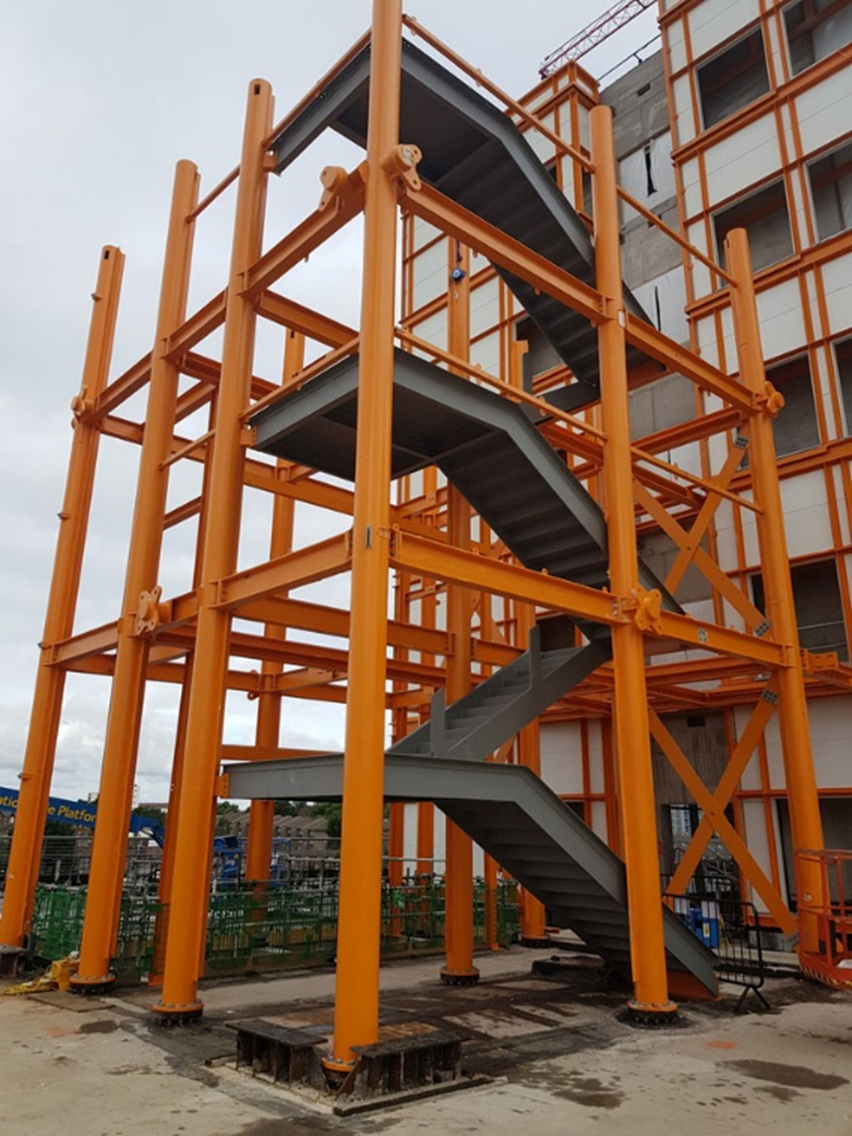

Structure acier en cours de construction.

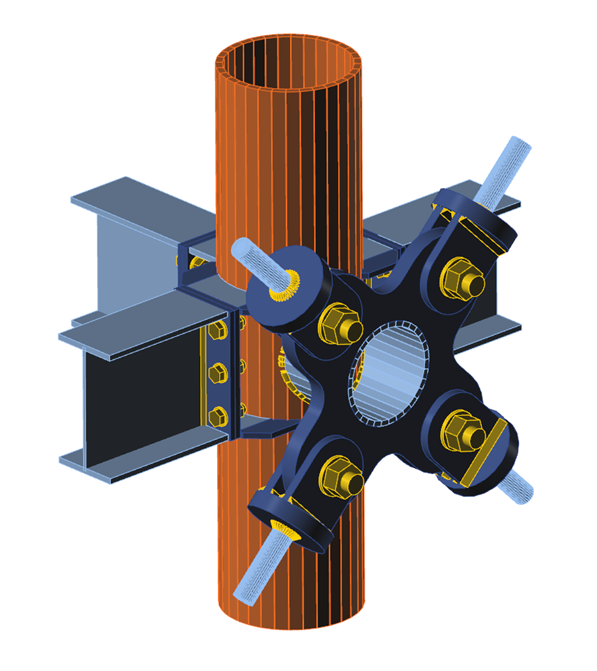

L'assemblage fait partie d'une structure acier intérieure et présente un agencement de contreventement croisé avec un décalage inhabituel, qui était une exigence architecturale. Les contreventements sont en réalité des barres de traction MacAlloy et ont été modélisés comme des barres pleines avec des doubles platines d'âme pour simuler la géométrie des fourches d'extrémité MacAlloy.

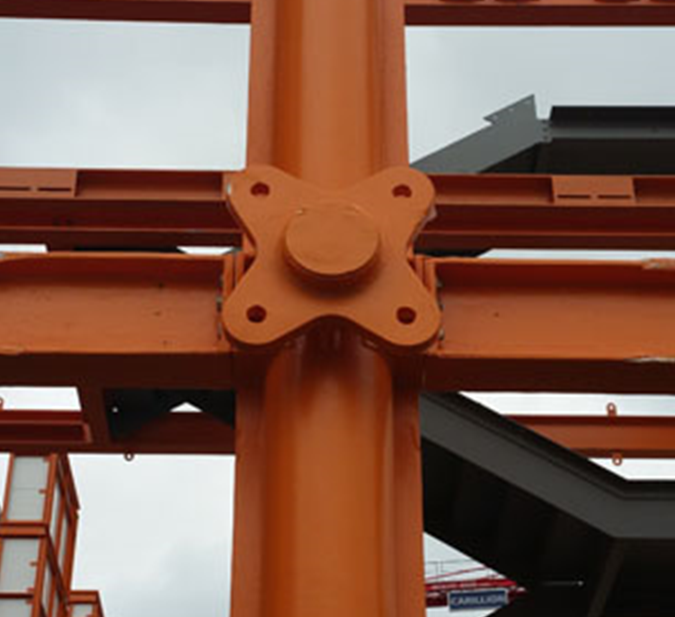

Les trois poutres sont reliées au poteau par des tronçons, tandis que la platine en croix qui relie les barres de traction est soudée au poteau avec un profilé CHS.

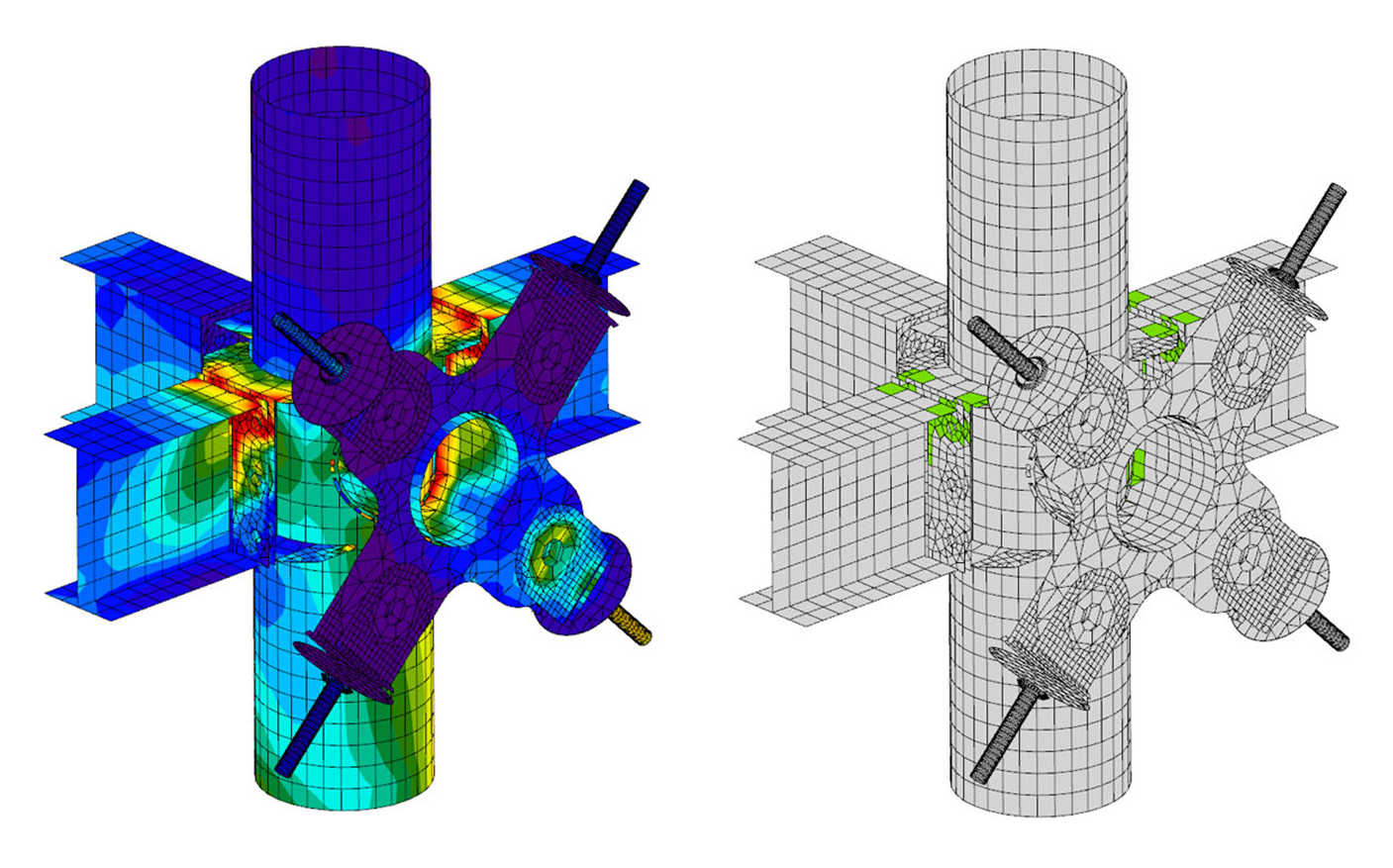

Grâce à l'approche unique d'IDEA StatiCa, cet assemblage très complexe a pu être analysé dans son ensemble, en tenant compte de l'interaction de toutes les parties internes et des chargements, ce qui conduit à une simulation très précise de l'assemblage et à des résultats d'analyse et de vérification normative.
Le flux de travail complet de modélisation, de chargement et de vérification normative de cet assemblage a été présenté lors de l'une des séries de webinaires Connection Wednesdays le 26/07/2017. Vous pouvez regarder l'enregistrement du webinaire :
