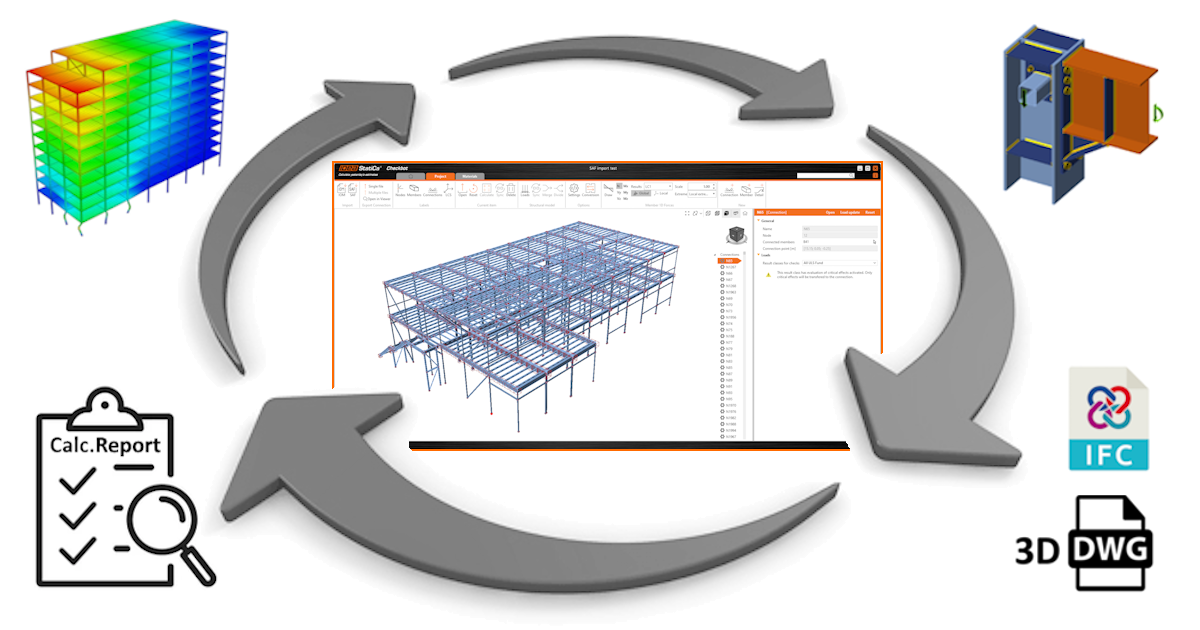

Checkbot est l'outil indispensable pour gérer et partager efficacement les données de conception structurelle. Qu'il s'agisse de modèles EF ou CAO, Checkbot les intègre tous dans un seul hub, permettant aux vérificateurs, aux ingénieurs responsables (EOR), aux dessinateurs et aux concepteurs d'assemblages de collaborer sans les contraintes des échanges incessants.
Avec Checkbot, les grands projets sont simplifiés. Plusieurs assemblages peuvent être examinés simultanément, ce qui vous permet de visualiser clairement les relations structurelles et d'exporter les assemblages dans leurs positions d'origine pour une communication et une vérification précises.
Checkbot prêt pour les GRANDS projets
Checkbot gère de grands ensembles de données, permettant le transfert de centaines d'éléments avec de nombreuses combinaisons de charges dans un délai raisonnable. Les ingénieurs peuvent partager leur travail de manière sécurisée et gratuitement, sans risquer d'exposer leur propriété intellectuelle ou leurs modèles d'analyse.
- Sélection multiple et édition multiple dans Checkbot
- Exportation de plusieurs fichiers d'assemblages en une seule fois
- Importation plus rapide de structures plus importantes - 1000 nœuds ne posent aucun problème

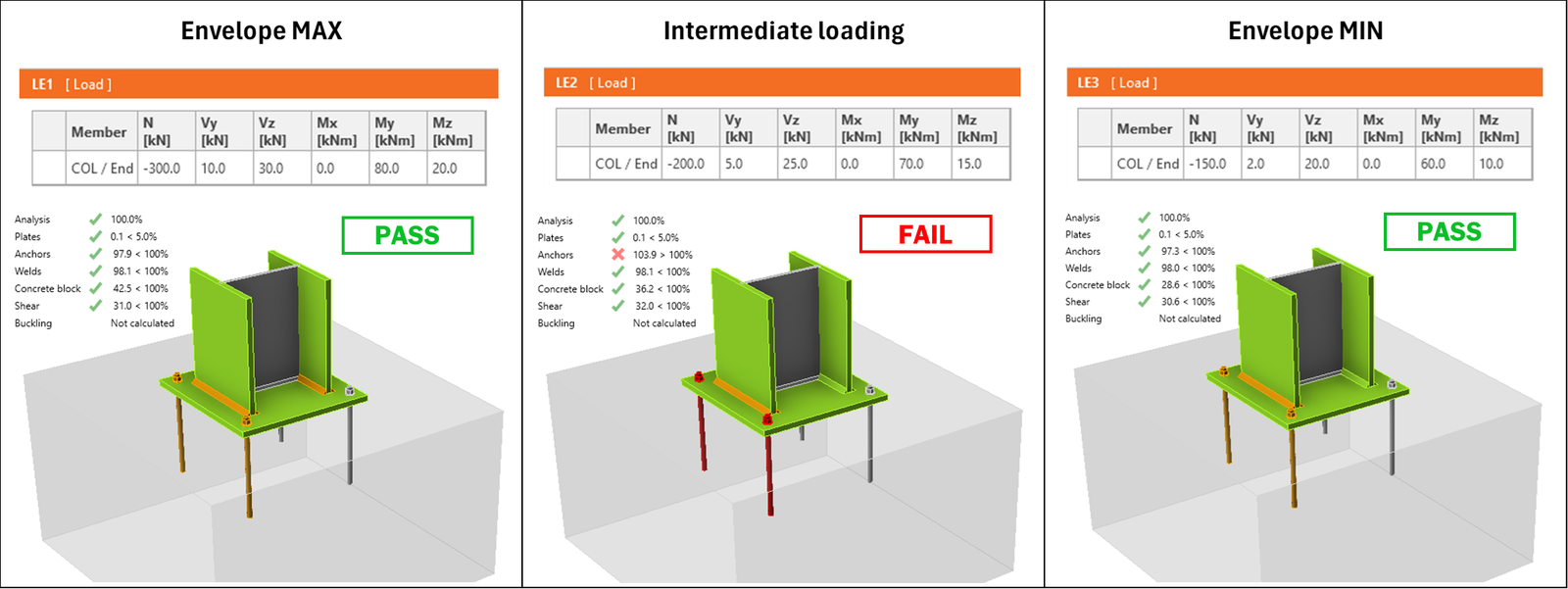

L'enveloppe des efforts intérieurs couvre-t-elle toujours le cas critique ?
Pas toujours. Bien qu'il soit courant d'utiliser les efforts enveloppes pour le chargement des détails d'assemblages, ce n'est pas toujours la méthode la plus efficace ou la plus précise. Souvent, ni les efforts maximaux ni les efforts minimaux ne sont les plus critiques pour les ancrages.
L'outil BIM pour tous les ingénieurs structure
Ingénieurs responsables (EOR)
Pour les EOR, Checkbot permet de partager uniquement les parties nécessaires du modèle d'analyse, protégeant ainsi la propriété intellectuelle. Les cas de charge critiques peuvent être partagés pour éviter le surdimensionnement, garantissant l'intégrité structurelle sans compromettre l'efficacité.
- Protégez votre savoir-faire en ne partageant que les données nécessaires
- Partagez les modèles d'analyse structurelle via des hyperliens directs
- Évitez le surdimensionnement en utilisant des cas de charge critiques plutôt que des efforts forfaitaires
- Assurez-vous que les fabricants reçoivent des informations détaillées pour l'exécution du projet
Concepteurs d'assemblages
Checkbot permet aux concepteurs d'assemblages de gérer plusieurs assemblages, d'importer des données critiques à partir de modèles EF et de vérifier les conceptions avec IDEA StatiCa. Les conceptions peuvent ensuite être partagées avec les dessinateurs ou les ingénieurs via des liens directs ou des fichiers de projet.
- Gérez plusieurs assemblages sans effort grâce aux outils avancés de Checkbot
- Importez les cas de charge critiques dans IDEA StatiCa pour une conception précise
- Partagez les conceptions vérifiées via des IFC ou des hyperliens pour une collaboration en temps réel
- Fournissez des données claires et exploitables aux autres parties prenantes du projet
Dessinateurs acier
Pour les dessinateurs acier, Checkbot simplifie l'exportation des modèles d'assemblages à partir d'outils CAO tels que Tekla et Revit, éliminant ainsi le besoin de remodélisation. Les données précises des assemblages sont reçues directement des concepteurs d'assemblages, garantissant la fiabilité
- Exportez les modèles d'assemblages directement depuis des logiciels CAO tels que Tekla et Revit
- Évitez la remodélisation en utilisant des IFC précis et des données d'assemblages
- Partagez les modèles pour la vérification et la vérification normative
- Utilisez des hyperliens pour la collaboration en temps réel avec les ingénieurs
Vérificateurs
Les vérificateurs bénéficient de Checkbot en examinant et en validant les conceptions d'assemblages avec une visibilité complète sur le contexte de conception. En utilisant Viewer pour visualiser les efforts intérieurs sur les éléments et les effets de charge aux points d'assemblage, vous pouvez vous assurer que les conceptions sont à la fois sûres et efficaces. Examinez l'ensemble de l'assemblage en 3D et fournissez des commentaires sans avoir besoin d'accéder à l'ensemble du modèle structurel.
Visualisez les efforts intérieurs et les effets de charge dans Viewer pour une validation précise
- Examinez les conceptions d'assemblages en 3D avec Viewer pour une compréhension complète
- Fournissez des commentaires et des approbations via des hyperliens faciles à partager
- Assurez la sécurité et l'efficacité des conceptions d'assemblages sans avoir besoin d'un accès complet au modèle
Les flux de travail avec Checkbot et Viewer servent à une multitude de scénarios différents dans les bureaux d'ingénierie et leur communication inter-entreprises. Examinons les plus typiques.

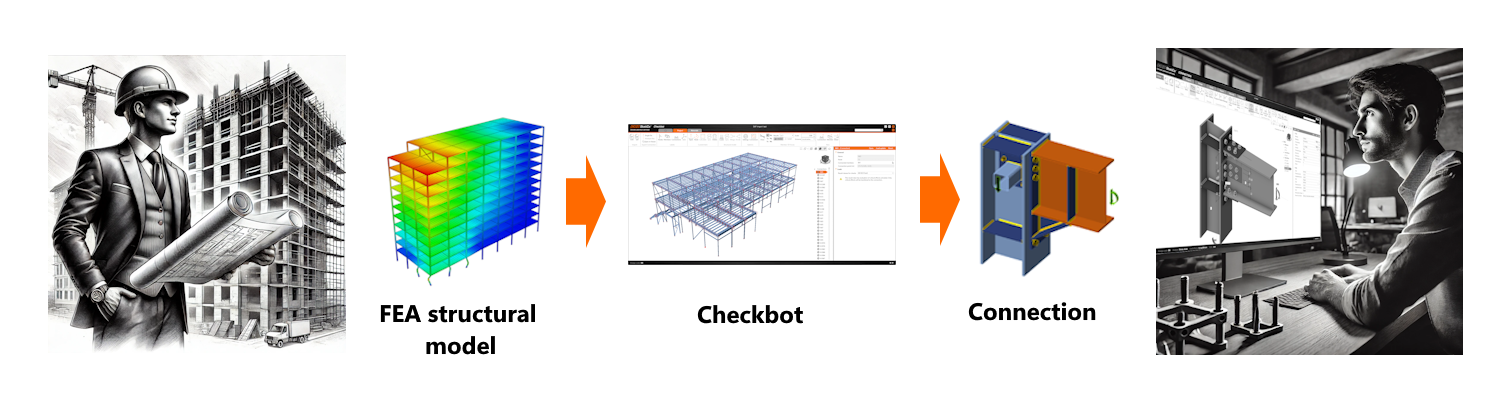

Les EOR envoient des modèles aux fabricants
« Arrêtez d'envoyer des enveloppes ! Faites confiance à vos efforts »
Une méthode courante pour transférer rapidement les efforts intérieurs de conception de l'ingénieur structure du projet aux personnes chargées des conceptions d'assemblages consiste à utiliser des ensembles d'efforts enveloppes/forfaitaires pour les détails types. Cela peut faire gagner du temps dans la communication, mais peut également entraîner une inefficacité matérielle et de main-d'œuvre considérable. Ce qui est encore plus préoccupant, c'est que les enveloppes ne sont pas toujours sûres.
- L'enveloppe couvre-t-elle toujours toutes les combinaisons critiques ?
- Une enveloppe d'efforts intérieurs est toujours hors équilibre et peut même manquer l'état de charge déterminant.
- Partagez votre modèle EF sans compromettre votre savoir-faire.

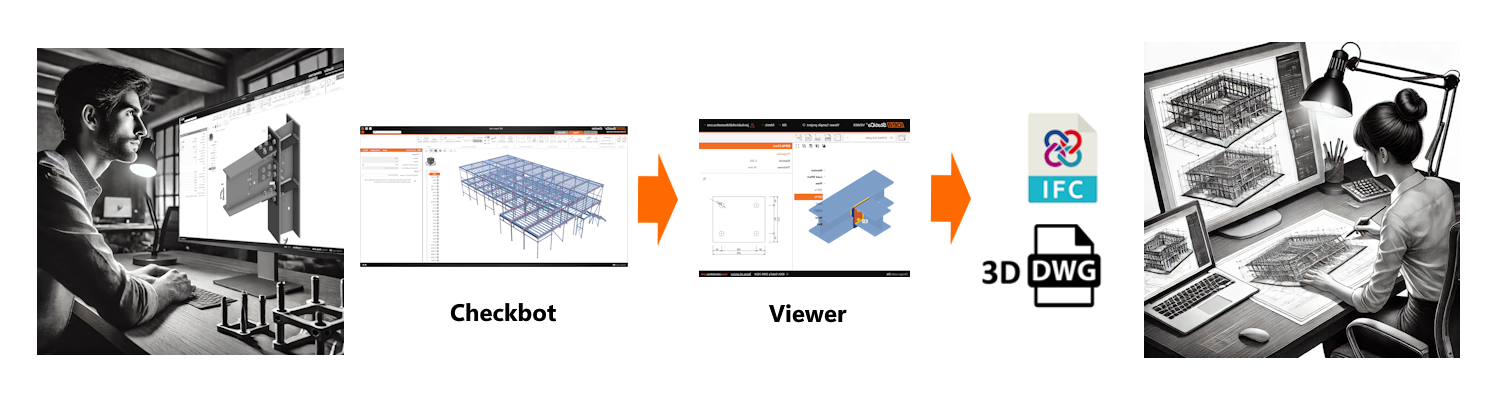

Les concepteurs d'assemblages échangent des modèles avec les dessinateurs
« Discutez sur des dessins numériques plutôt que des annotations en rouge sur des PDF »
Les plans d'atelier et de montage ne sont pas toujours préparés par les dessinateurs d'assemblages. Dans de nombreuses entreprises, il est plus efficace de déléguer cette partie à des postes spécialisés. La méthode populaire de transfert d'informations et de révisions d'un bureau à l'autre consiste simplement à apposer des annotations manuscrites ou numériques sur des impressions PDF. C'est peut-être une méthode facile à apprendre, mais elle est loin d'être la plus efficace. Un dessin annoté est-il meilleur qu'un modèle 3D synchronisé ? Probablement pas pour les grands modèles comportant des centaines d'assemblages et pour le transfert de commentaires entre des personnes ne se trouvant pas dans la même pièce, le même bâtiment, ou même sur le même continent.
- Les données d'assemblages acier sont partagées via un lien URL, des IFC ou via Viewer basé sur navigateur
- Les dessinateurs peuvent partager des dizaines d'assemblages avec leur position d'origine en une seule exportation groupée
- Les annotations en rouge sur les plans PDF sont remplacées par un modèle structurel numérique

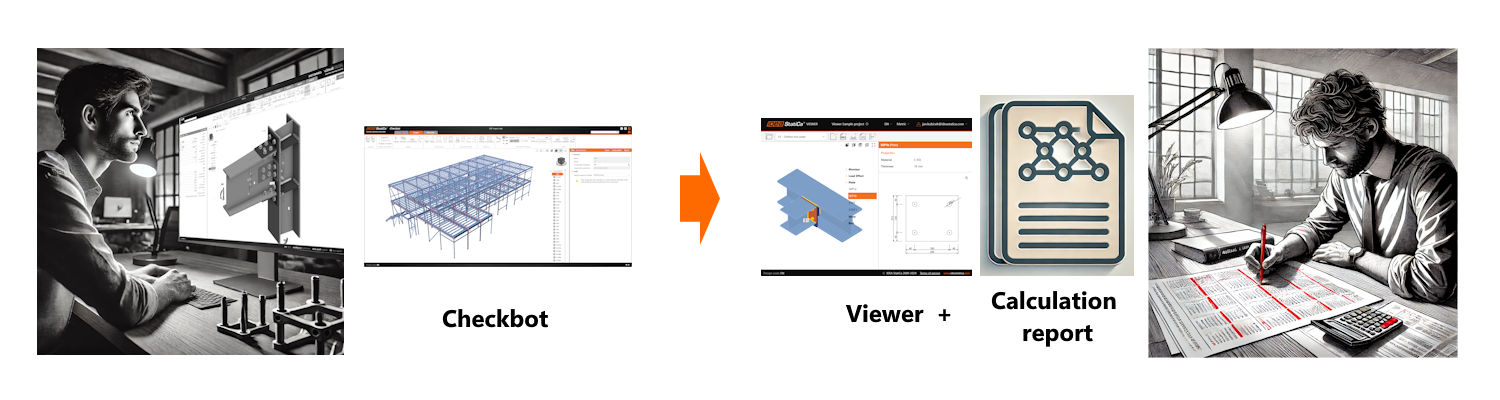

Les EOR et les vérificateurs peuvent désormais visualiser le modèle lors de l'examen de conceptions d'assemblages de tiers
« Gagnez la confiance de votre ingénieur de contrôle »
Toute conception structurelle doit être vérifiée à un moment donné. Qu'il s'agisse du responsable de l'équipe de conception structurelle, du vérificateur du client, de l'EOR ou de l'ingénieur de contrôle d'un organisme gouvernemental ? Quelle que soit la personne qui assume ce rôle, des données d'entrée appropriées et claires sont essentielles. Si quelque chose est omis, des communications inutiles sont nécessaires et l'ensemble du processus ralentit. L'application Checkbot, en coopération avec Viewer basé sur le cloud, vous aide à partager tous les détails qui pourraient manquer dans les rapports de calcul.
- Complétez les informations manquantes à partir du modèle d'analyse
- Partagez les résultats de votre modèle EF sans compromettre votre savoir-faire
- Permettez à l'EOR et au vérificateur de dormir tranquillement
N'est-il pas temps d'insister pour que Checkbot et Viewer deviennent le maillon essentiel de votre flux de travail ?
