¿Cómo tener en cuenta la armadura en el diseño de anclajes?
Este webinar también está disponible en
Transmitido el
4 de diciembre de 2024 / 10:00
(en tu hora local, formato 24 horas)
El diseño de anclajes puede ser un desafío para los ingenieros estructurales. Las herramientas convencionales de diseño de anclajes no tienen en cuenta la armadura real del hormigón, lo que a menudo resulta en cimentaciones y placas innecesariamente sobredimensionadas. Las aplicaciones Connection y Detail ofrecen ahora las soluciones.
Watch the webinar and learn about
Diseño de anclajes en Connection

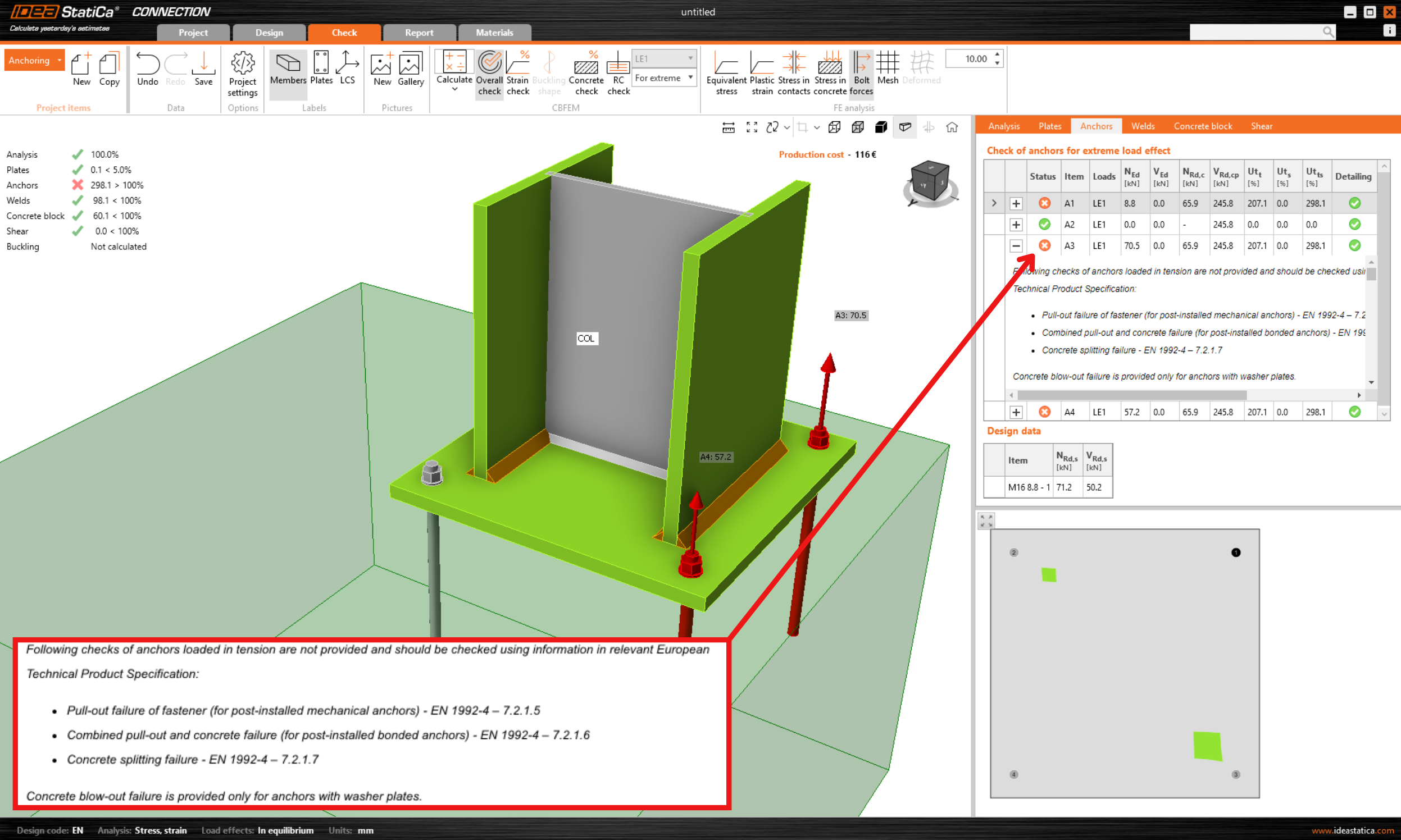

Desde hace algún tiempo, es posible modelar y evaluar el anclaje de vigas/columnas de acero a un bloque de hormigón en IDEA StatiCa Connection. La capacidad de modelar anclajes con ganchos se añadió en la versión 24.1 recientemente publicada. Las fórmulas empíricas del Eurocódigo (EN 1992-4 y EN 1993-1-8) se utilizan para evaluar los diferentes modos de fallo de los anclajes y el hormigón. Sin embargo, debido a la falta de información sobre algunos tipos de anclajes y al hecho de que la armadura en el bloque de hormigón no puede tenerse en cuenta, algunos modos de fallo no pueden evaluarse completamente. No obstante, se advierte al usuario de la siguiente declaración.
CSFM 3D en la aplicación Detail

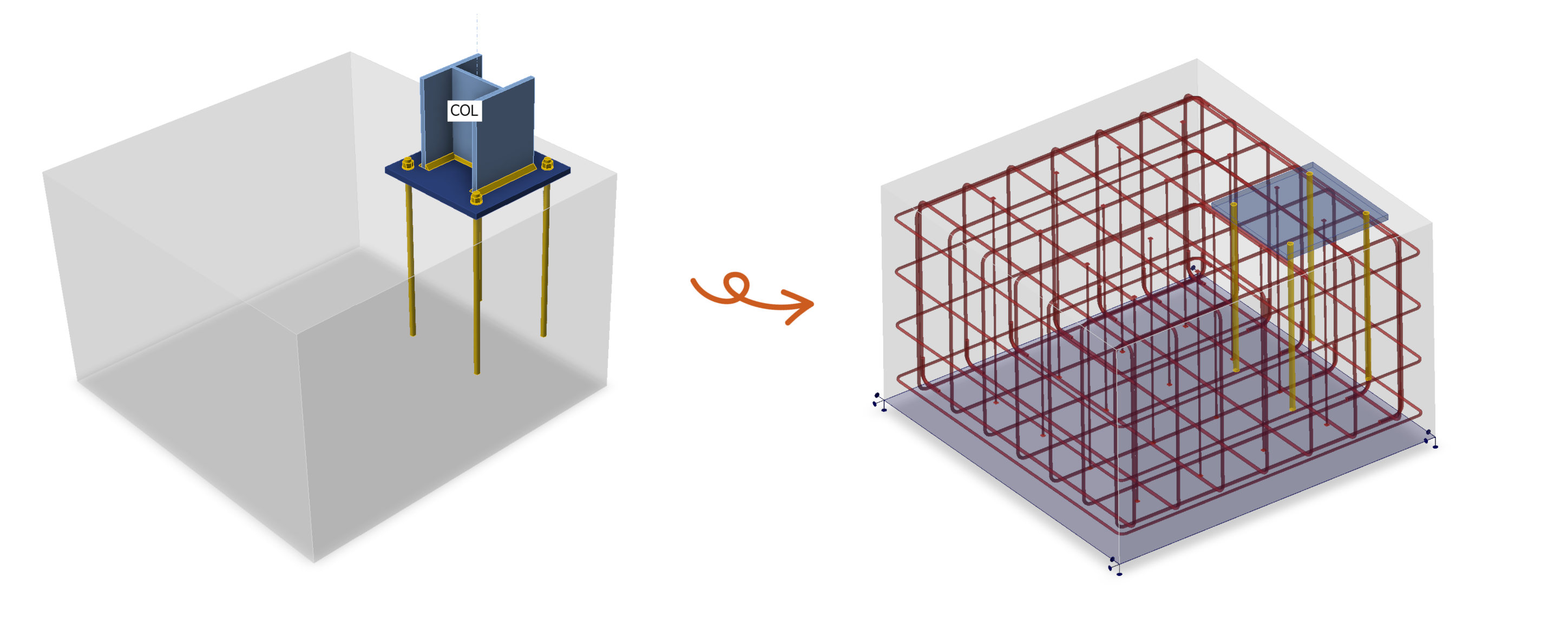

Anteriormente, los usuarios tenían que añadir cálculos manuales para algunos casos. Para eliminar estas deficiencias, ahora es posible exportar el modelo desde Connection a Detail. Esto implica transferir la geometría y los parámetros del bloque de hormigón, la placa base y los anclajes, incluida la carga aplicada. En Detail, es posible modelar la armadura en el bloque de hormigón y realizar un cálculo no lineal por elementos finitos (CSFM 3D).
Las verificaciones no se basan entonces en las fórmulas estándar del Eurocódigo, sino que evalúan directamente las tensiones y deformaciones en el hormigón y la armadura determinadas teniendo en cuenta las características de los materiales conformes con la normativa.
En este webinar, presentaremos el flujo de trabajo completo del diseño de anclajes y explicaremos las especificidades del modelado en una demostración práctica.
