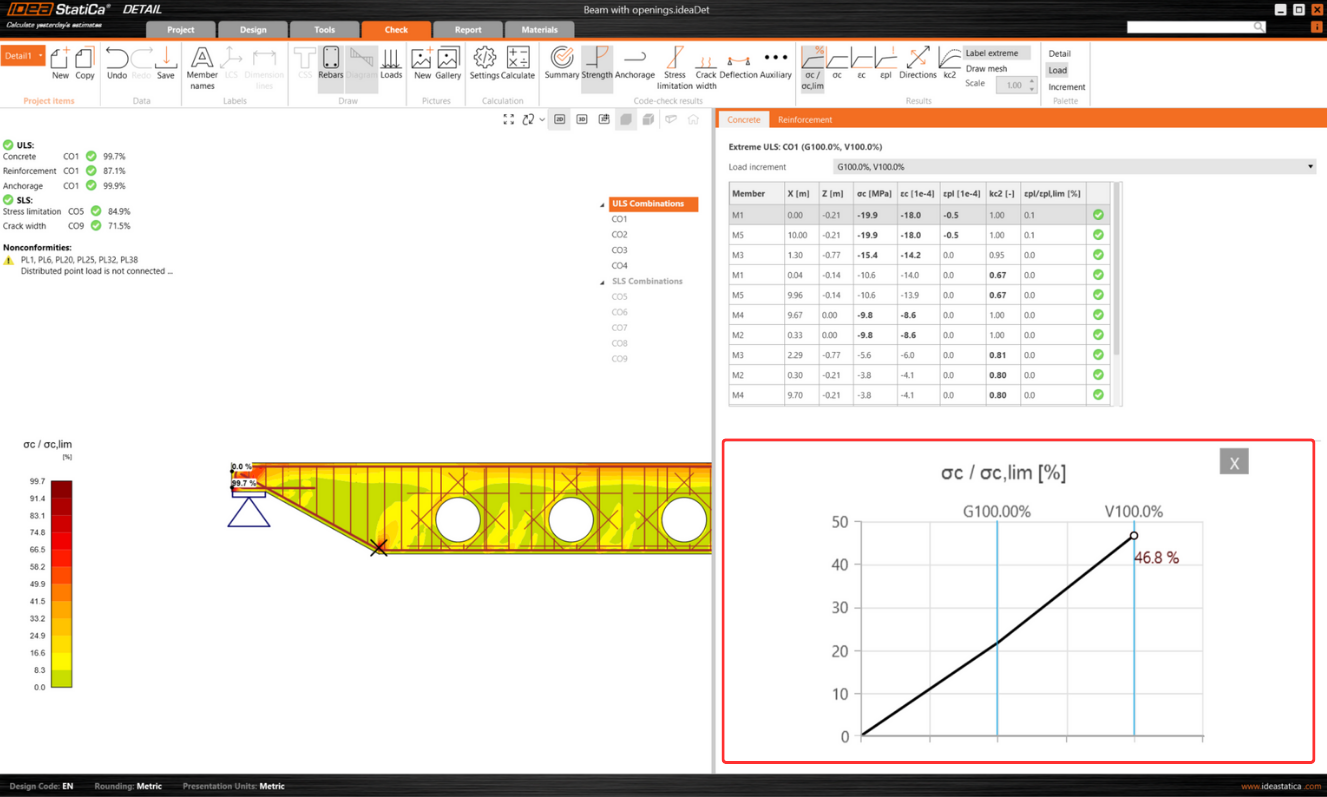

Esto se puede lograr mediante una combinación de "Shift" + clic izquierdo del ratón o el menú contextual del clic derecho del ratón. La curva mostrada abarca todos los incrementos de carga calculados para el caso de carga o combinación elegida. Un incremento de carga específico, seleccionado desde la cinta, aparece destacado como marcado en el gráfico.
El eje horizontal del gráfico indica la carga aplicada, con símbolos que representan el 100% del pretensado aplicado (P), la carga permanente (G) y la carga variable (V).
El sistema proporciona información detallada sobre tensiones, deformaciones, desplazamientos, ancho de fisura y fuerzas de anclaje, entre otros parámetros.

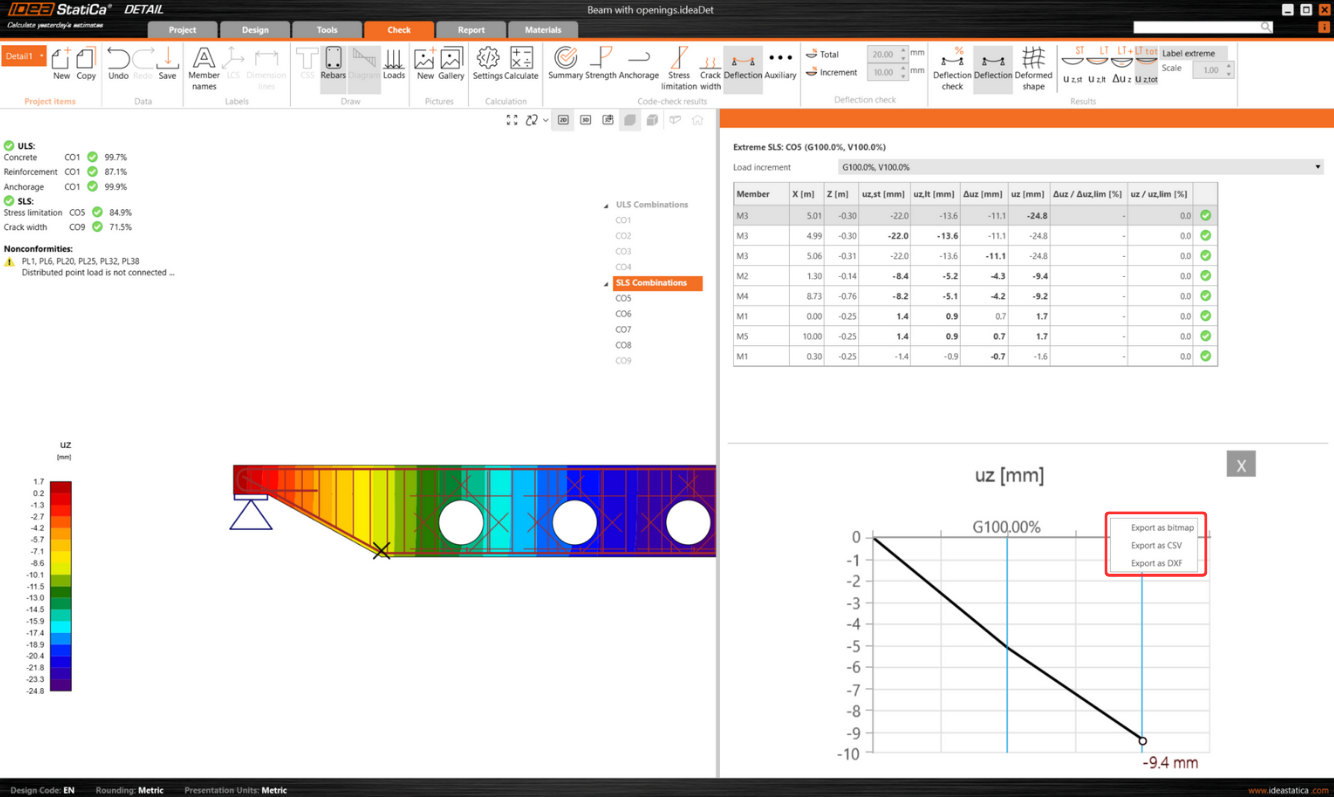

Además, puede exportar los datos mostrados en el gráfico en formatos bitmap, CSV o DXF. Esta opción es accesible a través del menú contextual del gráfico, lo que permite un análisis de datos y documentación adicionales fuera del entorno del software.
