Vea la grabación del webinar de Connection Wednesdays – 3 most common traps in connection design donde presentamos tres enfoques y explicamos el correcto.
En el primer enfoque, nuestro objetivo era añadir un nuevo elemento para modelar el muñón. Aunque puede parecer apropiado para algunos usuarios principiantes, definitivamente no lo es (véase When to use a stiffening member?).
El segundo enfoque consistía en utilizar la operación dedicada para un muñón, lo cual podría ser correcto. Sin embargo, apareció un nuevo problema al reemplazar la placa de testa con una unión de empalme.

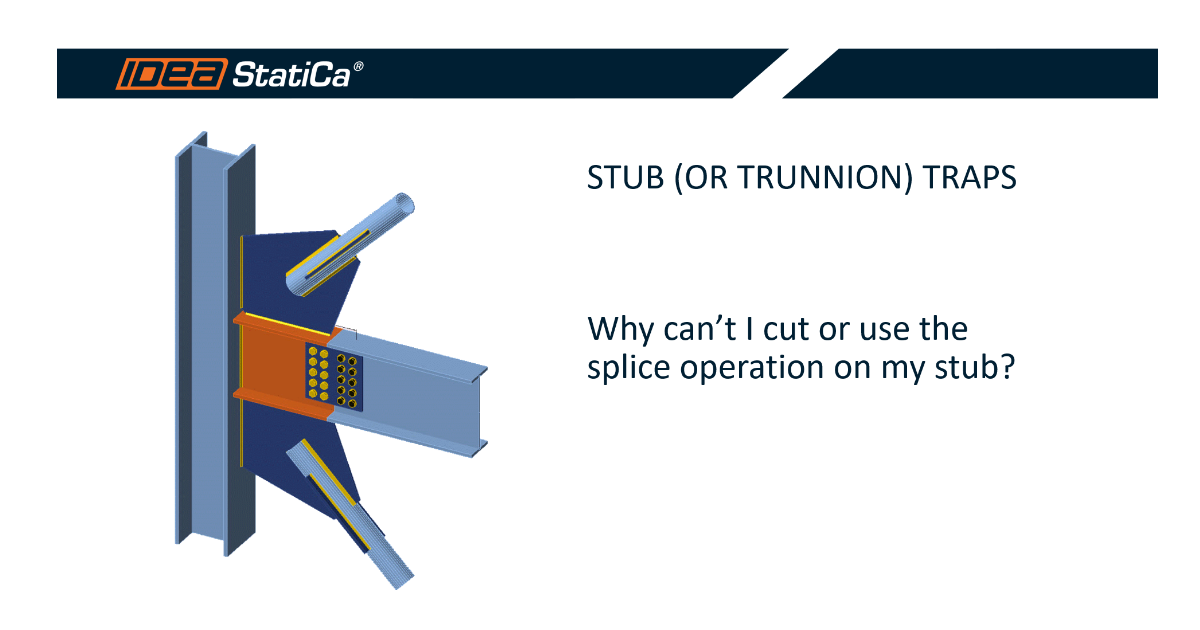

El tercer enfoque, y el correcto, para añadir un muñón y conectarlo con un empalme es utilizar un elemento rigidizador y aplicar una operación de empalme sobre él.
Otro ejemplo de cómo definir correctamente un muñón se presentó en Connection Wednesdays – Common rookie mistakes en el webinar sobre uniones de acero, donde corregimos un modelo de muñón que reportaba singularidades.
En caso de que necesite modelar un muñón complejo que conecte un elemento y una parte de una viga y no pueda encontrarlo en las operaciones predefinidas, siempre puede componerlo usted mismo utilizando una variedad de operaciones básicas: placa rigidizadora, elemento rigidizador, corte de placa, soldadura general, etc. Esto requiere un poco más de tiempo, pero le permite crear cualquier diseño necesario.
Vea la grabación de nuestro webinar para aprender cómo utilizar estas operaciones en sus proyectos:
