Mejoras
- Nueva herramienta para activar enlaces BIM – directamente desde la aplicación de inicio de IDEA StatiCa
- Posición de las cargas en la unión – Nodo/ Tornillos/ Posición
- Elementos predeterminados para plantillas - material, tornillo, angular de unión
NUEVOS enlaces BIM con programas FEA (CAE)
- Staad.PRO (Bentley)
- SCIA Engineer (SCIA Nemetschek)
- RSTAB (Dlubal)
- Revit (Autodesk)
AxisVM y RFEM – el enlace ahora se ejecuta a través de un asistente directo
Enlaces BIM con programas CAD
- Enlace Tekla Structures – tabla de conversión para el reconocimiento de secciones transversales y tornillos
- Enlace Advance Steel - tabla de conversión para el reconocimiento de secciones transversales y tornillos
- Importar secciones transversales desde Advance Steel

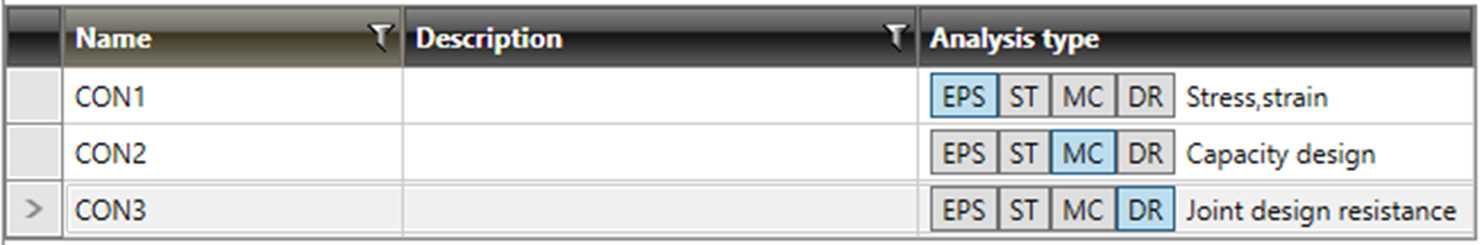

Más opciones de análisis de junta
IDEA Connection proporciona análisis de tensión/deformación de toda la junta y análisis de rigidez de un elemento conectado. Ahora hemos añadido el Diseño de Capacidad del Elemento y la Resistencia de Diseño de la Junta. El primero es necesario para el diseño de estructuras en regiones sísmicas, el segundo ayuda a comprender la seguridad y la capacidad del diseño de toda la junta.

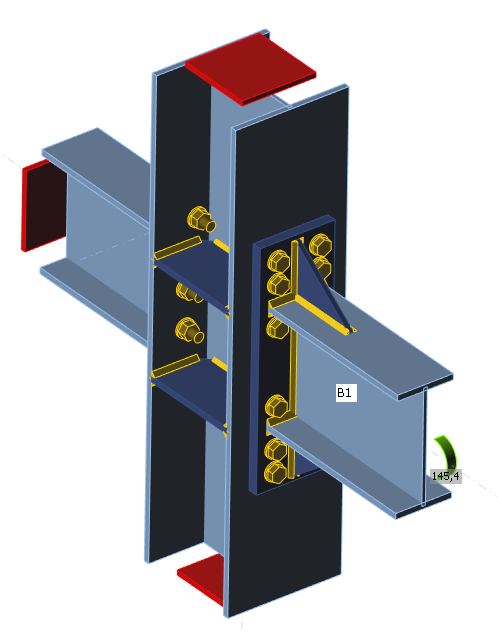

Diseño de Capacidad del Elemento

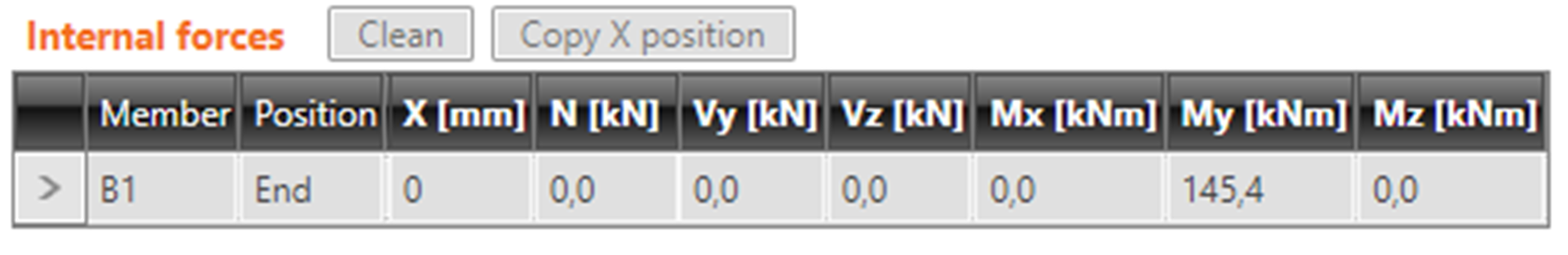

IDEA Connection verifica la unión con la carga de diseño aplicada. En muchas regiones con peligro de sismicidad se requiere verificar la unión con el momento máximo que puede soportar el elemento conectado. IDEA Connection ahora verifica la unión con la carga de diseño aplicada. Calculamos ese momento en el software y lo aplicamos al elemento específico. Todos los demás elementos de la junta están apoyados.
El valor del momento se calcula y no puede modificarse.
El momento se calcula de forma diferente para EN y AISC.
Diseño de capacidad EN 1998
Rd >= 1,1 * γov * Rfy
Rd – Resistencia de la unión no disipativa
γo - 1,25
Rfy – Límite elástico
Diseño de capacidad AISC 341-10
Mpe = 1,1 * Ry * Fy * Zx
Mpe - El momento esperado en la rótula plástica
Fy – Límite elástico
Ry - Relación entre la tensión de fluencia esperada y la fluencia mínima especificada (tabla A3.1)
Zx - es el módulo resistente plástico
Las uniones diseñadas para el momento máximo generalmente necesitan ser mucho más rígidas que las uniones en estructuras convencionales.
Es importante mencionar que el elemento conectado no se verifica y esto no es el alcance de esta funcionalidad. Debe diseñarse correctamente en el análisis global de la estructura.
Esta función está disponible únicamente en la versión Enhanced (la más alta) de IDEA Connection.

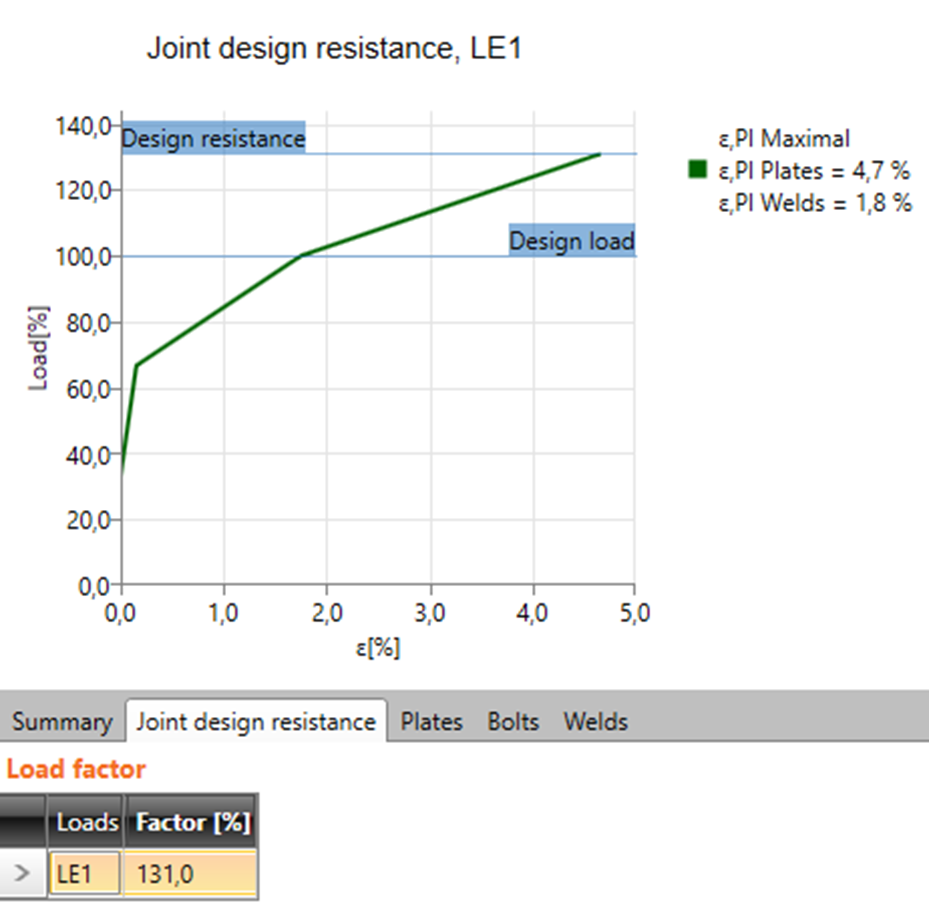

Resistencia de Diseño de la Junta
Los ingenieros estructurales generalmente diseñan uniones/juntas de acero de modo que sean capaces de soportar la carga de diseño conocida. Pero también es útil saber cuán lejos está el diseño del estado límite, o bien, cuál es la reserva en el diseño y cuán seguro es. Esto puede hacerse de manera muy sencilla con el nuevo tipo de análisis de la versión 8 – Resistencia de diseño de la junta.
El usuario introduce la carga de diseño como en el diseño estándar. El software aumenta automáticamente de forma proporcional todos los componentes de carga hasta que una de las verificaciones no se satisface. El usuario obtiene la relación entre la carga máxima y la carga de diseño. También se proporciona un diagrama simple.
Esta función está disponible únicamente en la versión Enhanced (la más alta) de IDEA Connection.
Operaciones de fabricación
El amplio conjunto de operaciones de fabricación ayuda a modelar la junta de acero de cualquier topología. El proyectista ahora puede trabajar con barras de acero (perfil circular). Las uniones de placa de aleta y angular de unión existentes fueron mejoradas y equipadas con más funcionalidad.

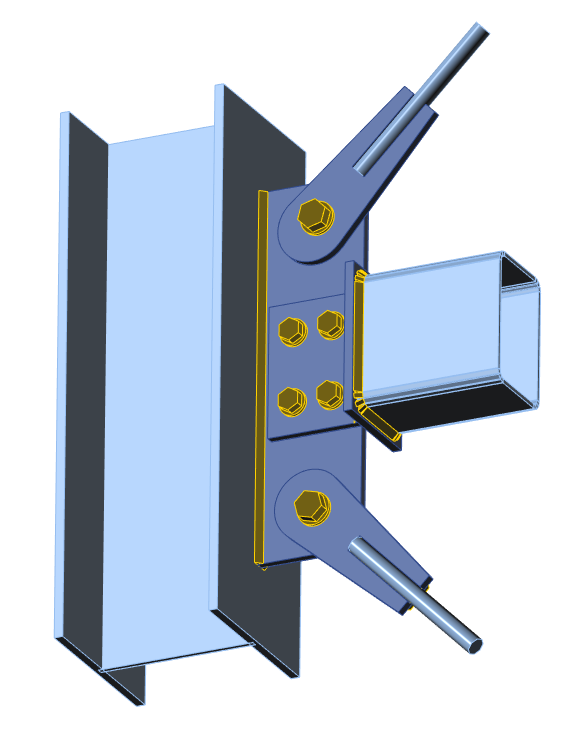

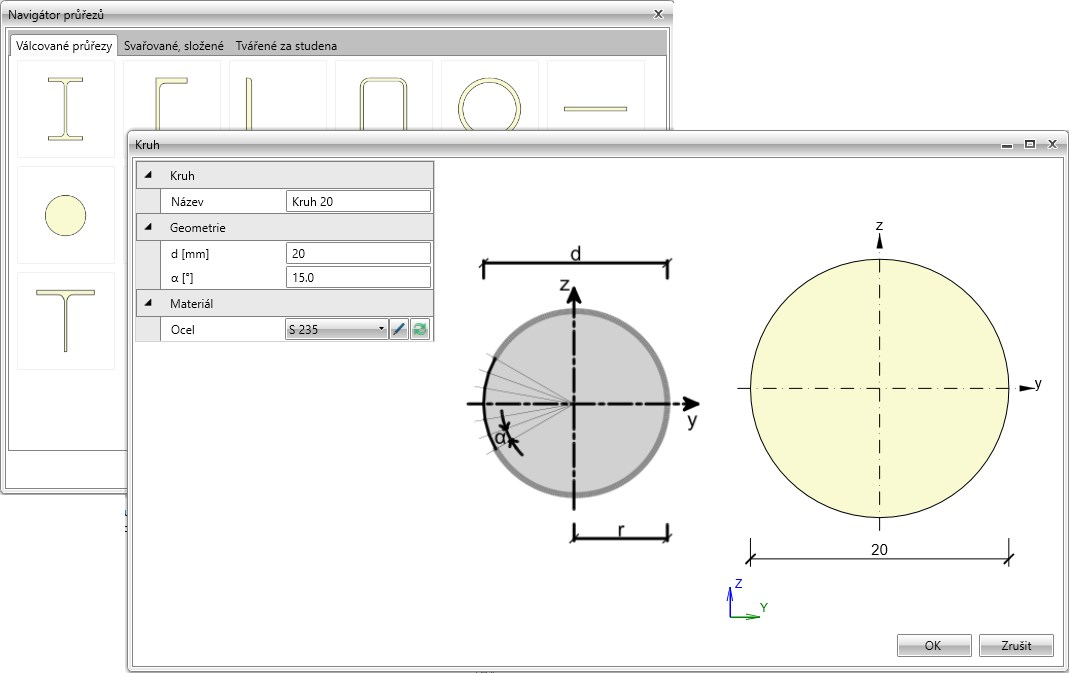

Barra de acero
Hasta ahora los proyectistas no podían usar barras con perfil circular en su modelo. Esta opción está implementada en la versión 8.0 y el usuario puede encontrar esta sección transversal en la biblioteca de perfiles.
El perfil circular puede usarse con placas de conexión y placas de unión. En este caso, el perfil no se convierte en chapas de acero como todos los demás, y tampoco presentamos resultados sobre ellos – esto debe hacerse en el diseño global del elemento. La soldadura se verifica como todas las demás en la junta.

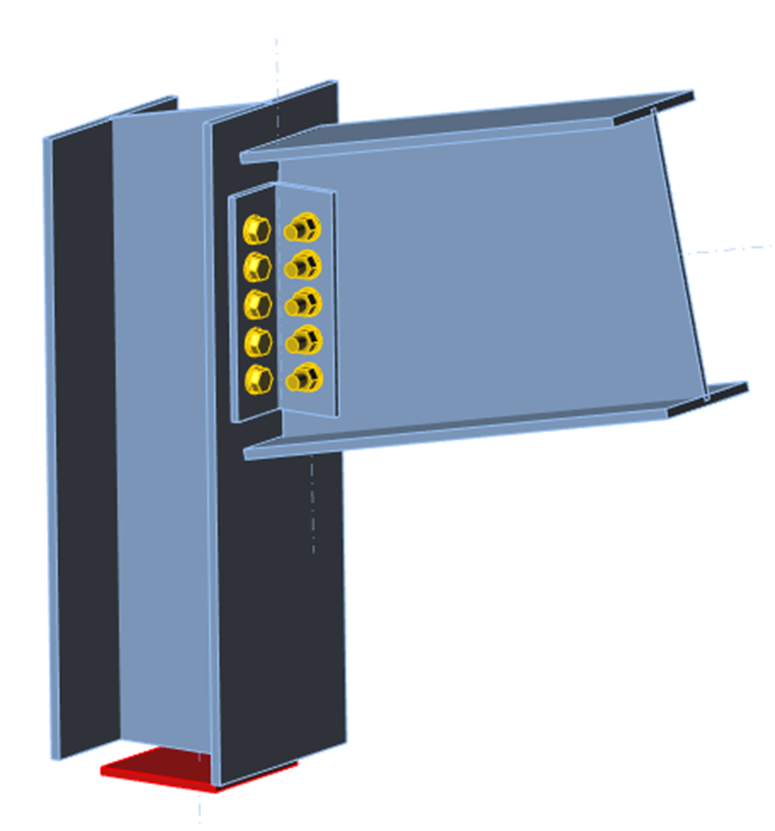

Angular de unión
La unión con angular de unión ahora también puede aplicarse en elementos inclinados.
La misma funcionalidad que tenemos para las placas de testa también se implementó aquí. Dos elementos que están conectados en lados opuestos ahora pueden resolverse en una sola operación.

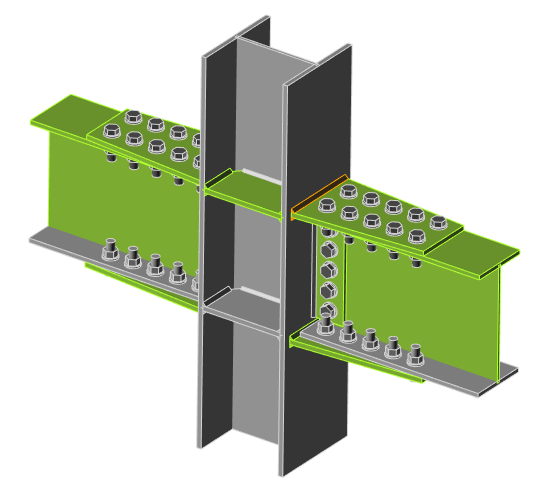

Placa de aleta
La placa de aleta es una unión típica a cortante del alma vertical del perfil. Ampliamos esta funcionalidad para poder conectar cualquier chapa de un elemento. Esto permite al usuario modelar, por ejemplo, uniones sísmicas típicas. El corte del extremo de un elemento es ahora parte de la operación.

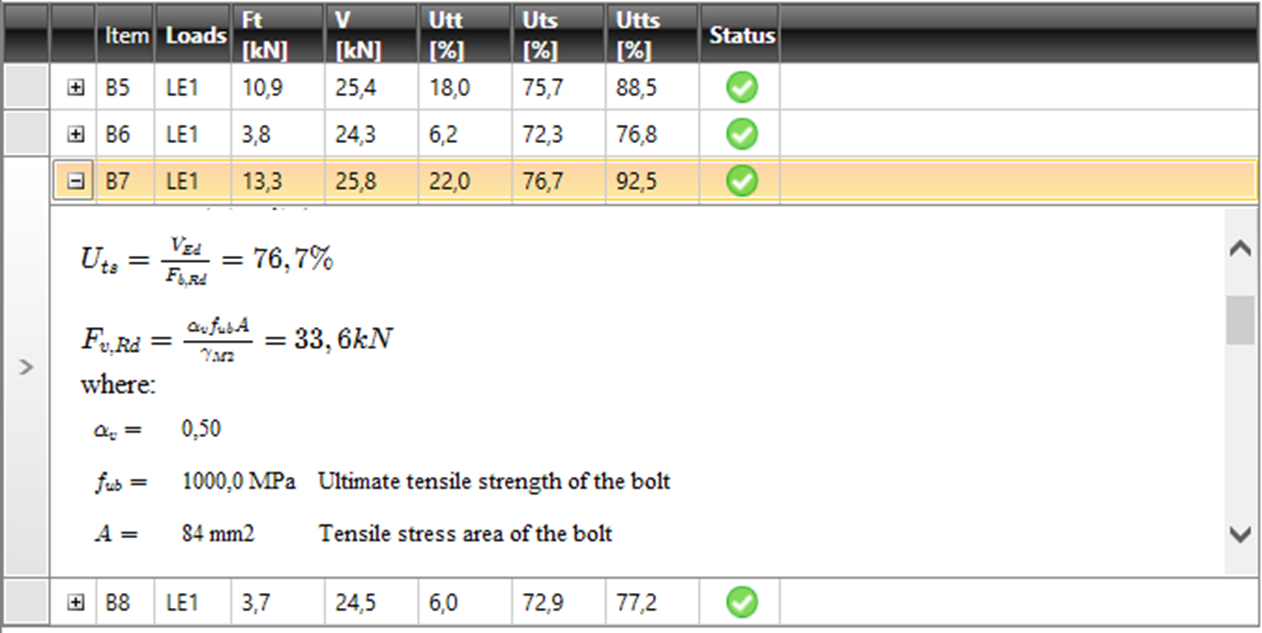

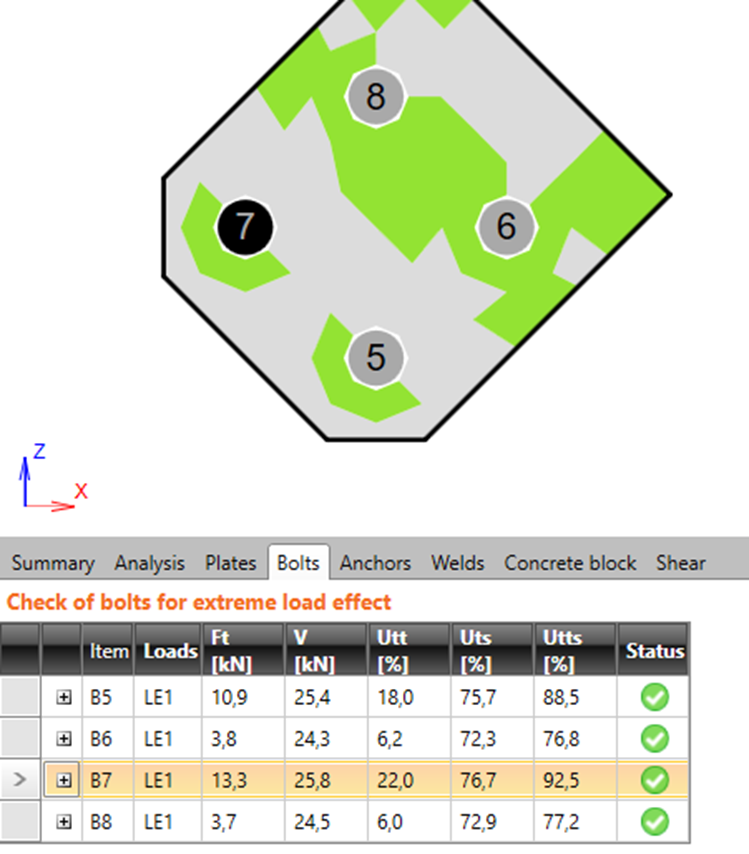

Fórmulas en tablas de resultados
IDEA StatiCa Connection ya proporcionaba todos los resultados necesarios de verificación normativa en formato de tabla, donde el usuario puede ver todos los valores de entrada y los resultados finales de las verificaciones, como por ejemplo las verificaciones de tornillos y soldaduras. Pero también es muy útil saber, por razones de transparencia, qué hay detrás de esos números, es decir, qué fórmula se utiliza y qué artículo de la norma se ha aplicado. Esta era una función frecuentemente solicitada por nuestros usuarios y nos complace decir que ahora está disponible.
Las tablas de resultados tienen el mismo aspecto que en la versión 7.
Cuando el usuario hace clic en el botón + en la línea correspondiente, esta línea se "expande" y se muestran todas las fórmulas y valores de fondo.

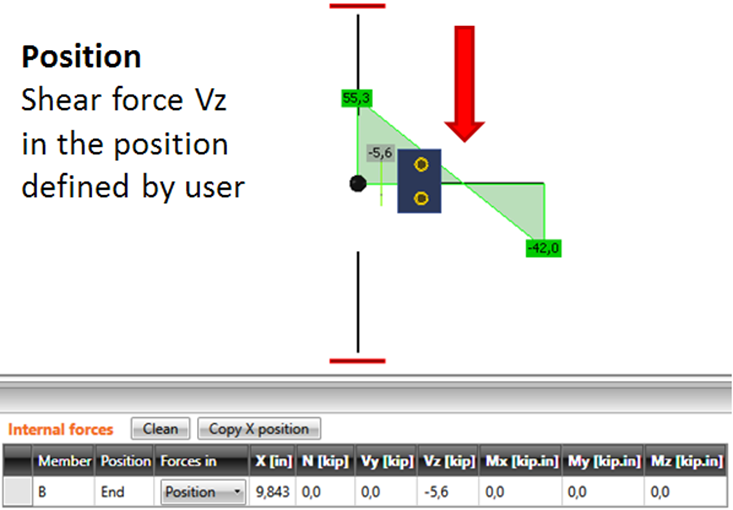

Posición de las cargas en la unión

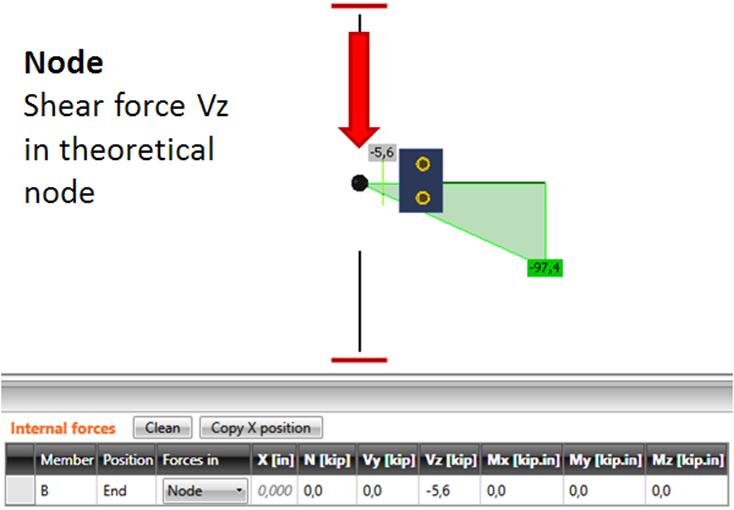

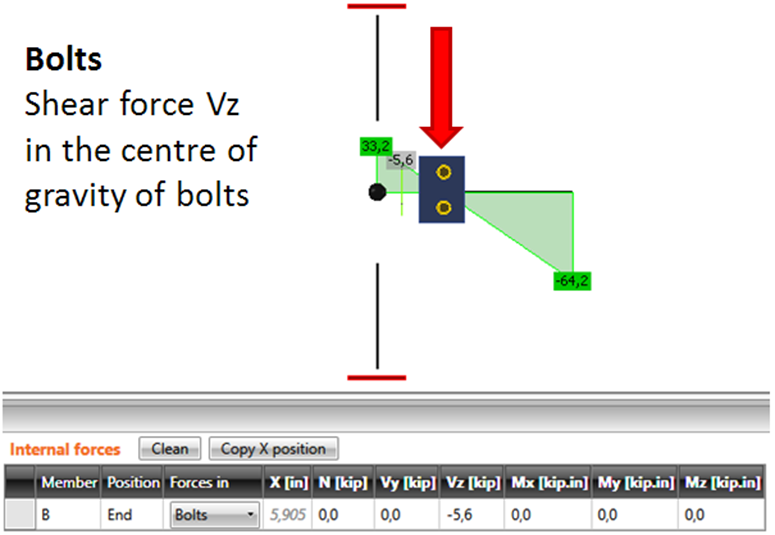

La posición del efecto de carga tiene una gran influencia en el diseño correcto de la unión. Como esto era una fuente de malentendidos, especialmente para los nuevos usuarios, implementamos en la nueva versión la posibilidad de definir automáticamente la posición de la carga entre 3 opciones diferentes: En el nodo/ En los tornillos/ En la posición.
Mejoras en la personalización de normas/unidades

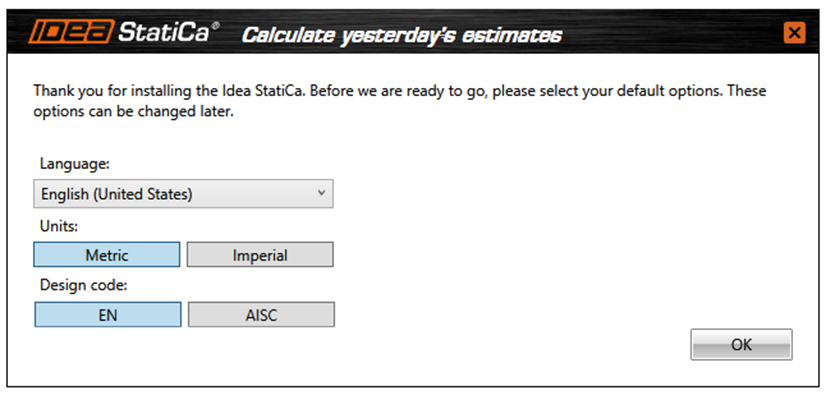

El entorno nacional ahora se establece cuando el programa se inicia por primera vez.
Ahora están disponibles los conjuntos adecuados de espesores de chapas y soldaduras para el mercado estadounidense.

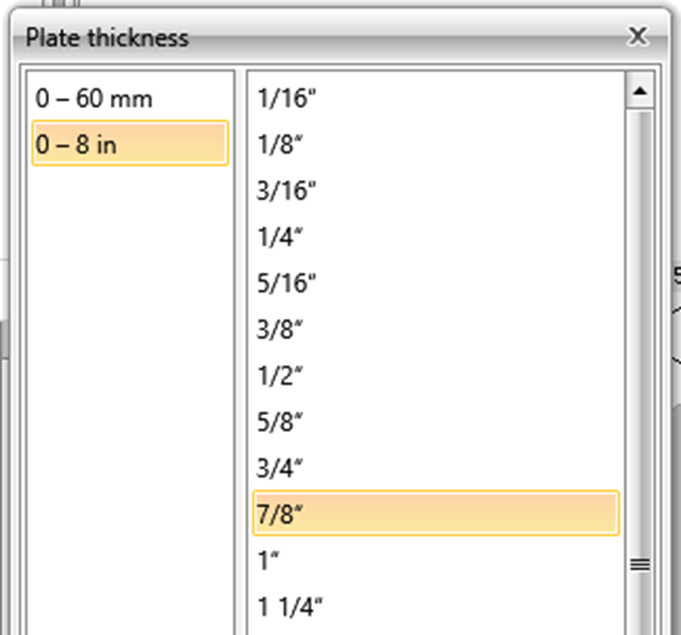

Espesor de chapa:

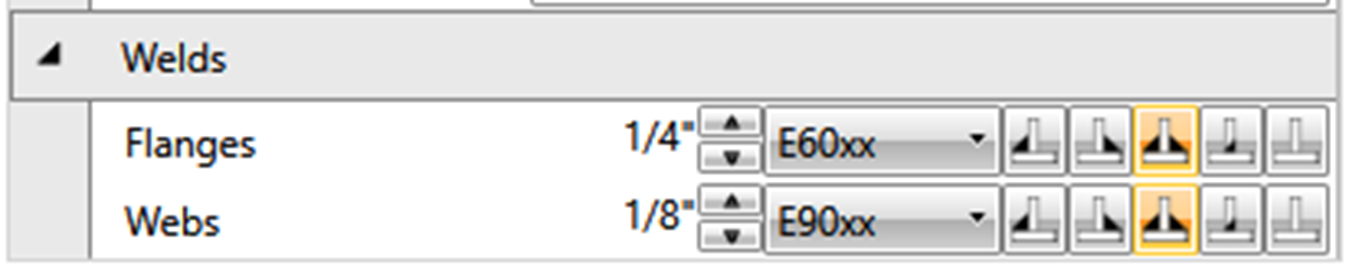

Soldaduras:
El usuario puede simplemente hacer clic en el botón de "flecha" para establecer el siguiente elemento de la línea de productos.

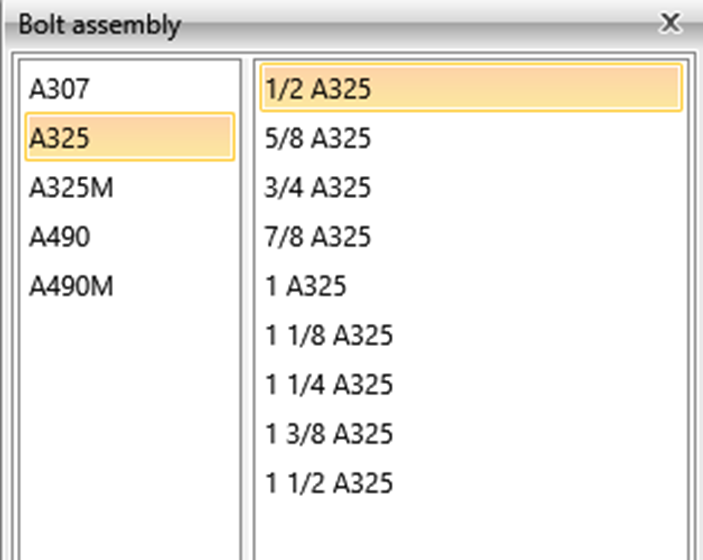

Tornillos:
Las nuevas herramientas también están disponibles para unidades métricas.
Enlaces con programas FEA

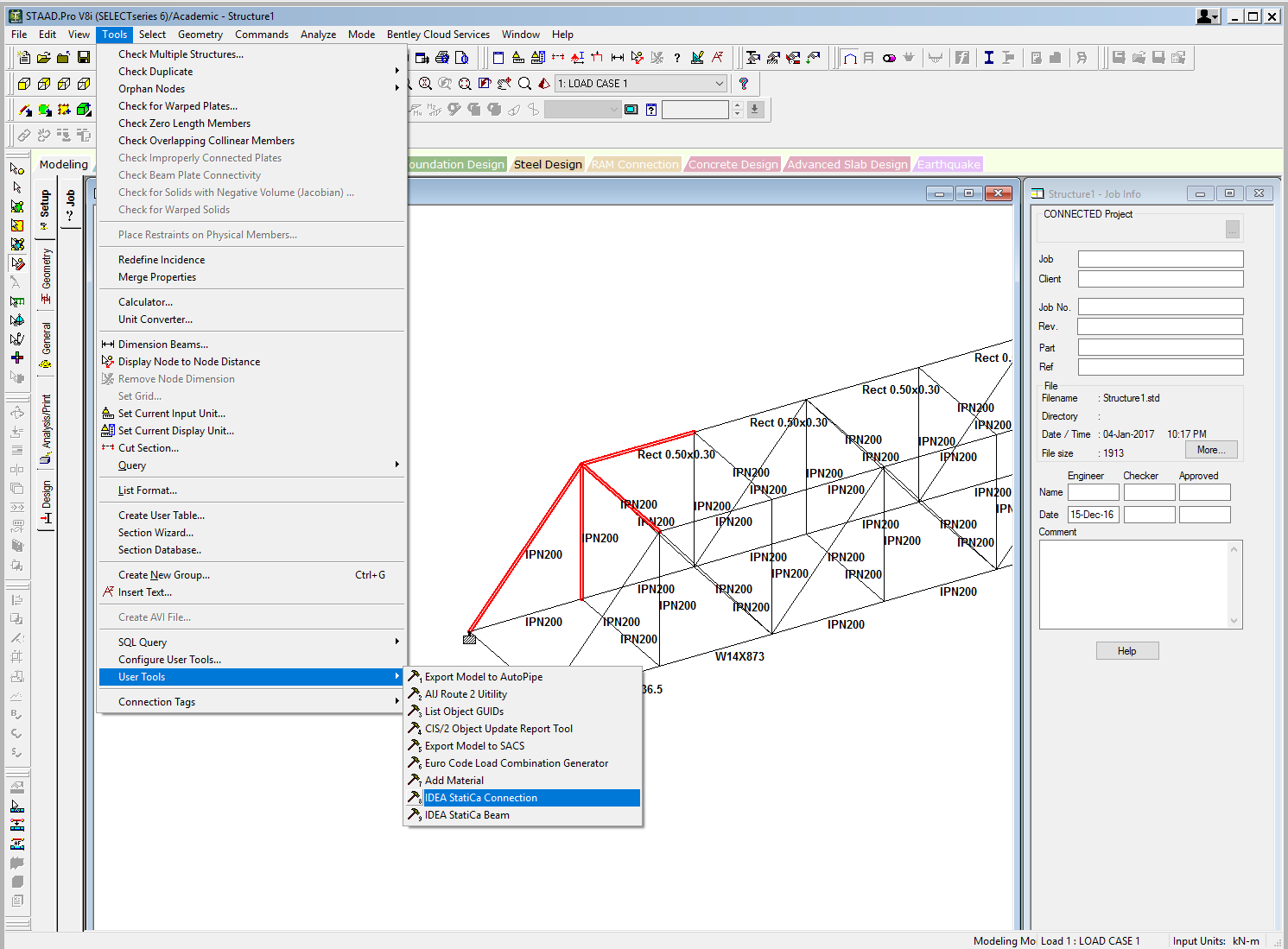

StaadPRO

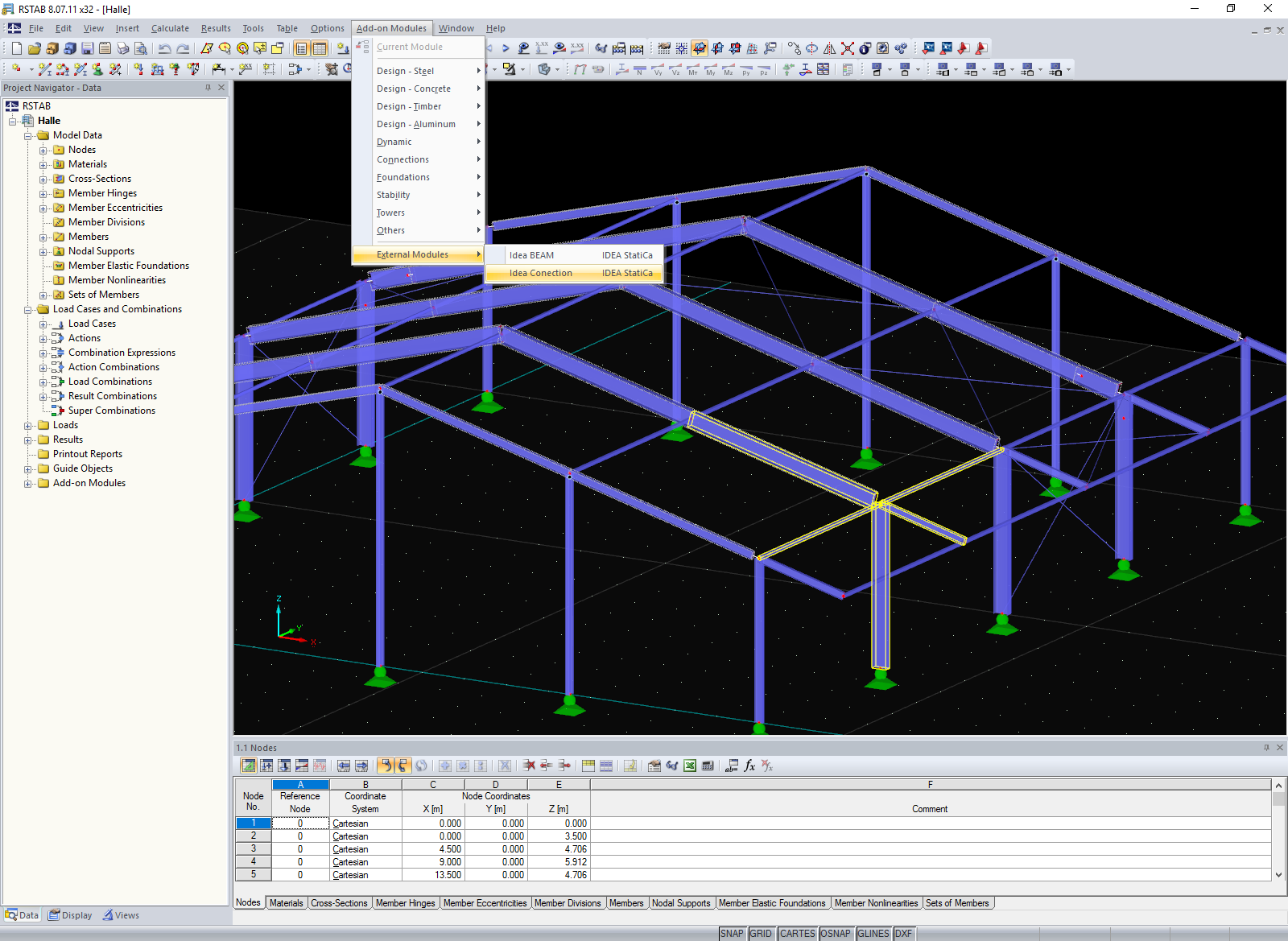

RSTAB
Enlaces CAD
- Enlace Tekla – tabla de conversión para el reconocimiento de secciones transversales y tornillos
- Enlace Advance Steel - tabla de conversión para el reconocimiento de secciones transversales y tornillos
- Importar secciones transversales desde Advance Steel

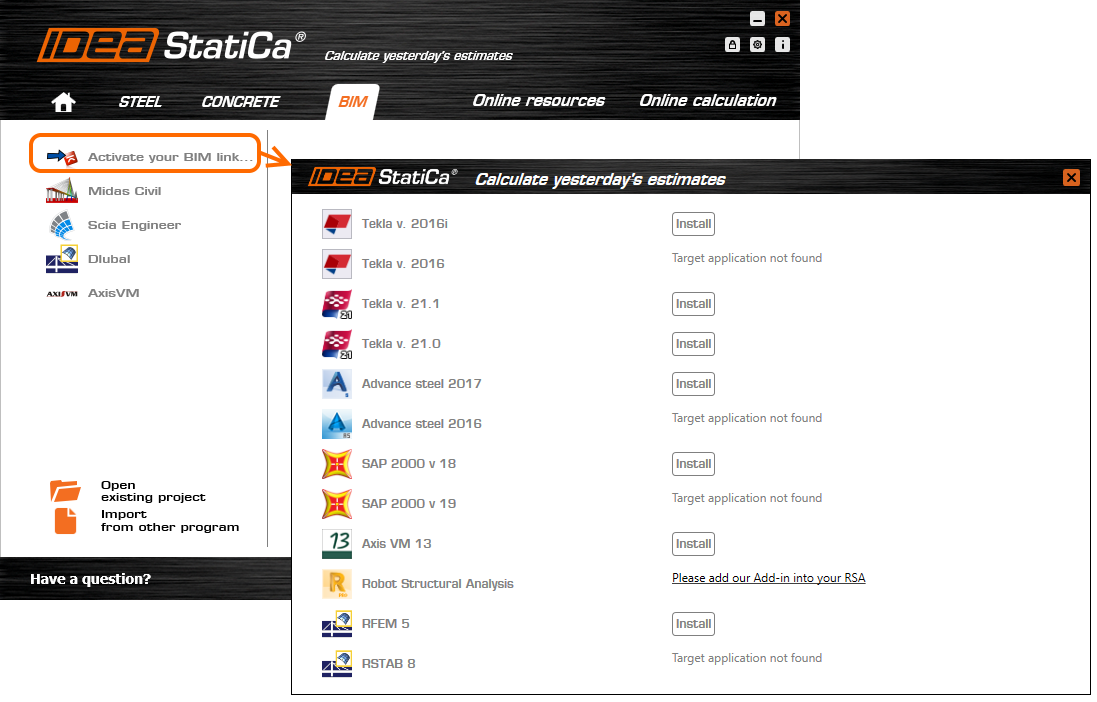

Instalación de enlaces BIM
