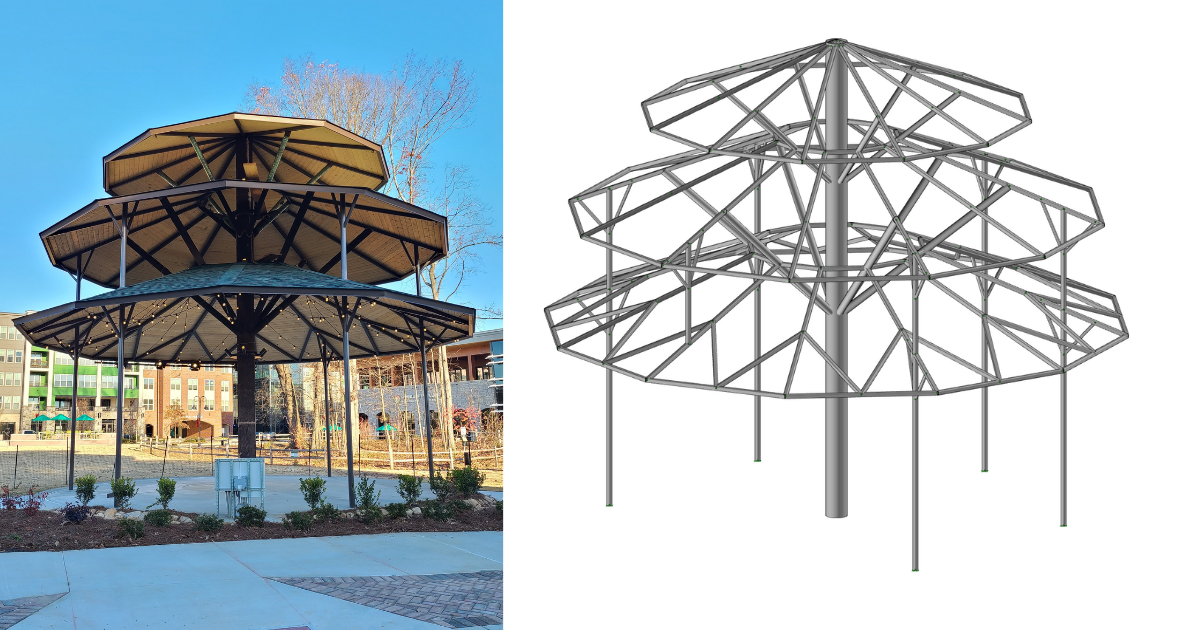

Un proyecto de cubierta de árbol de acero

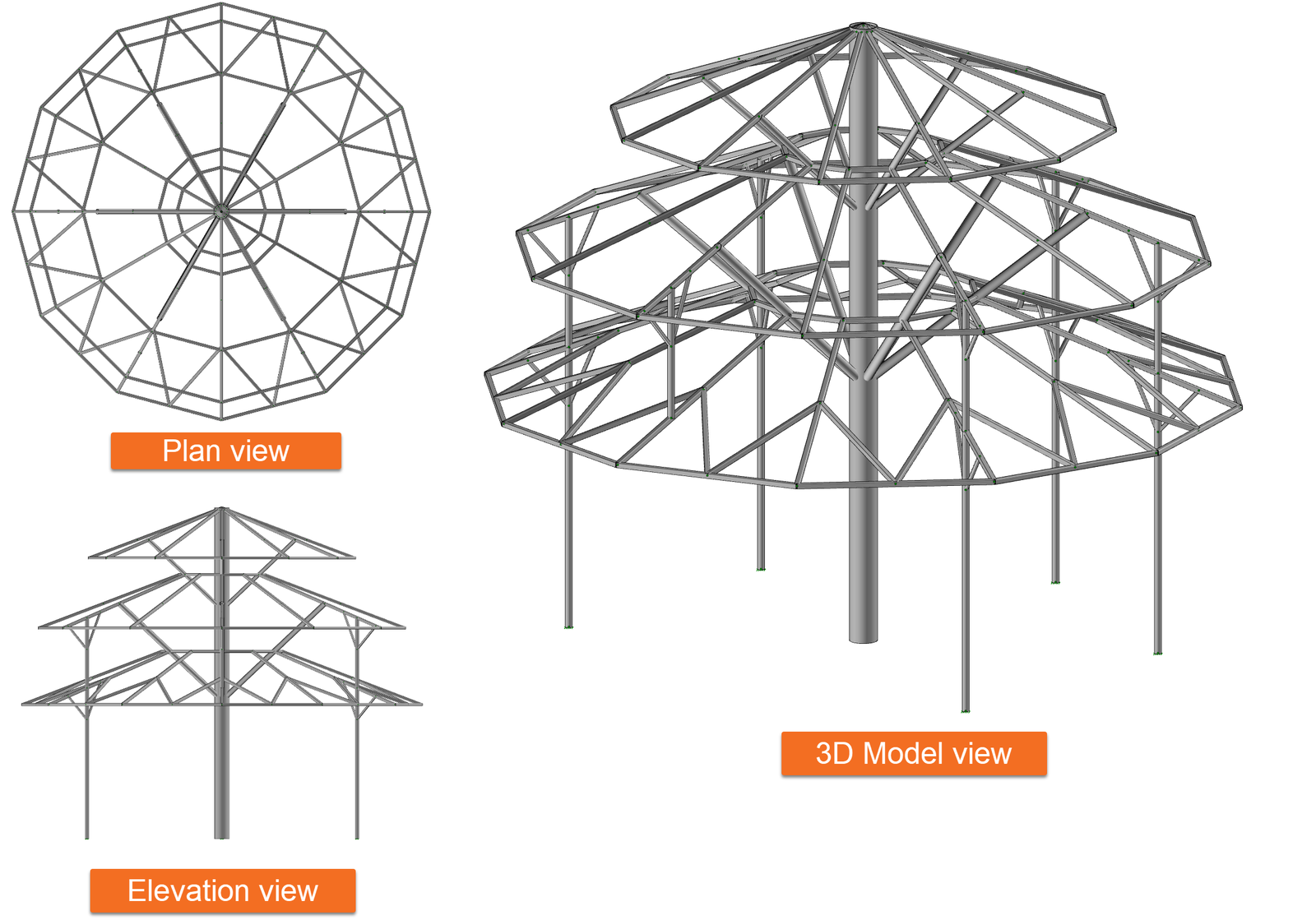

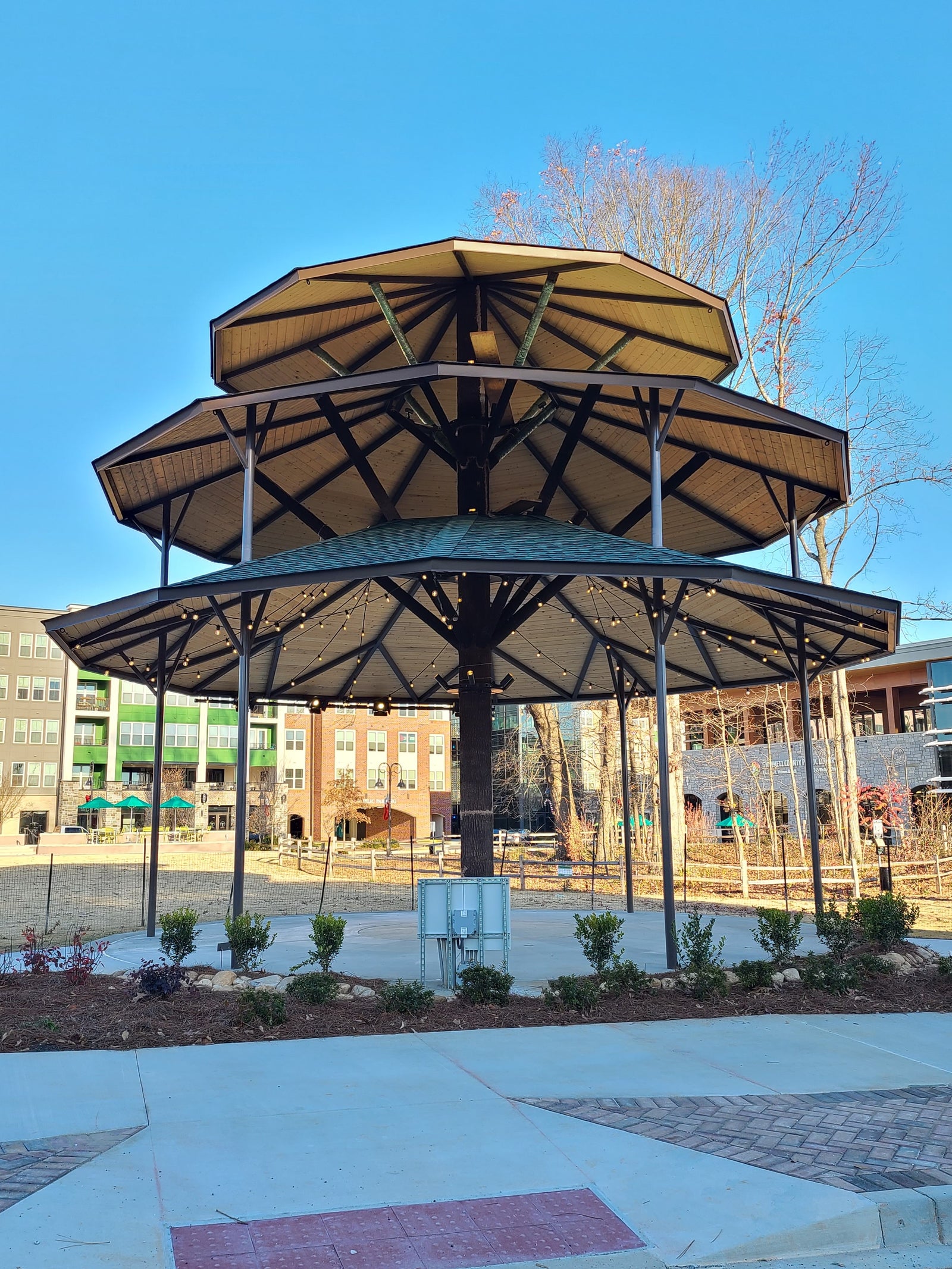

El objetivo del proyecto arquitectónico era construir una escultura que se asemejara a un árbol. El resultado estructural fue un pabellón/concha acústica de estructura de acero con una cubierta escalonada y un sistema de ramas. Sin embargo, el proyecto pasó por varias iteraciones con distintas configuraciones, incluyendo una cúpula geodésica de vidrio y hojas de aleta de acero, hasta terminar siendo una estructura de perfiles HSS y tubos de acero con tablero de madera.
Debido a la geometría de la estructura deseada, existían uniones complejas de perfiles HSS y tubos de acero, con varios casos en los que múltiples elementos convergían en un mismo punto. La naturaleza excéntrica de la carga de viento sobre la estructura, especialmente dada la necesidad de dejar una cara sin pilares para funcionar como concha acústica, generó condiciones de carga complejas en zonas congestionadas.
El reto de las uniones HSS
Al diseñar uniones HSS con HSS, el uso de las fórmulas normativas del AISC 360 es prácticamente imposible, ya que las uniones deben cumplir los límites de aplicabilidad. Estos límites se encuentran en el Capítulo K de la Especificación AISC 360 para Edificios de Acero. En resumen, los límites están relacionados con el ángulo entre los elementos, la relación de anchuras, la excentricidad de la unión, las holguras, el espesor de pared, etc. Sin embargo, la norma permite el uso del análisis por elementos finitos en su lugar.

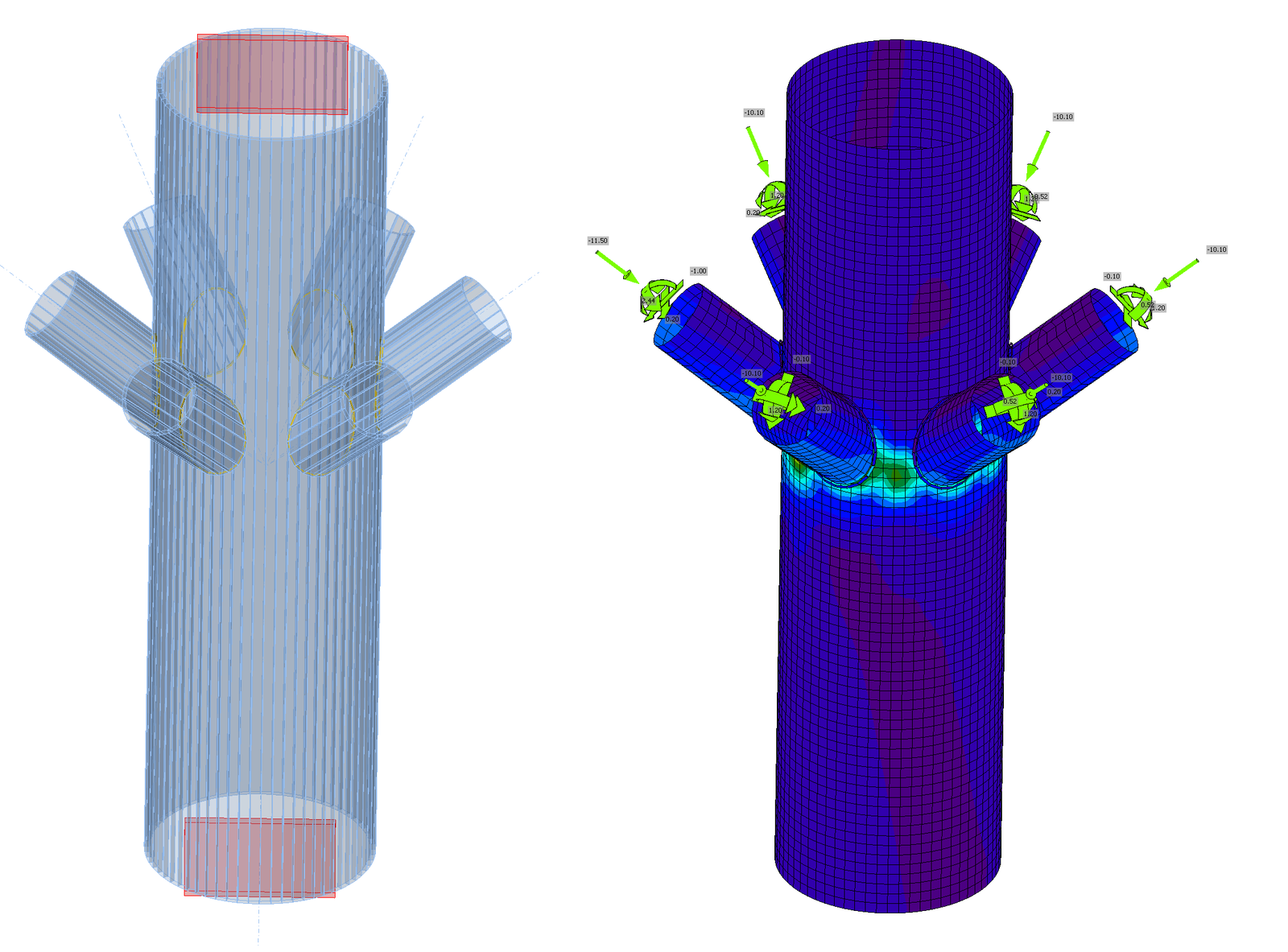

Stability Engineering utilizó la aplicación IDEA StatiCa Connection para estas uniones, lo que les permitió modelar todas las uniones del proyecto, desde las más simples hasta las juntas más complejas, sin limitaciones.
Tras integrar el software en sus flujos de trabajo, Stability Engineering ha utilizado la aplicación IDEA StatiCa en otros proyectos con una gran variedad de condiciones. En comparación con la ejecución inicial de cálculos manuales y la recopilación de resultados de varios programas para intentar analizar completamente las uniones más complejas, probablemente ahorró hasta un día de trabajo en el diseño final.
El uso de IDEA StatiCa no solo les ha ahorrado tiempo, sino que también ha permitido a sus ingenieros crear diseños más eficientes en comparación con las uniones obtenidas mediante otras soluciones de software y hojas de cálculo. El modelado por el Método de los Elementos Finitos de estas uniones también les proporcionó un mayor nivel de confianza en el diseño
¿Por qué IDEA StatiCa?
Stability Engineering aprovechó IDEA StatiCa para:
- Modelar juntas con geometría compleja
- Modelar uniones HSS fuera de los límites de aplicabilidad de la norma
- Múltiples elementos en un nodo
- Modelar excentricidades de carga
- Mayor nivel de confianza en el diseño
- Ahorro de tiempo en comparación con los cálculos manuales
- Curva de aprendizaje rápida, ya que era la primera vez que utilizaban IDEA en este proyecto
