Proyecto de bosque vertical

Barcelona, España | Spain
La mayoría de nosotros estamos familiarizados con el concepto de jardín vertical. Los vemos en hoteles, en la calle y en exposiciones, por citar sólo algunos lugares posibles. Pero algo nuevo y mucho más grandioso está echando raíces en Barcelona (España): uno de los primeros bosques verticales del mundo. Promovido por la Fundación La Caixa como regalo para celebrar los 20 años del Caixa Forum de Barcelona. Acogerá 22.000 plantas, 12 grandes árboles "suspendidos" en el aire y todos los servicios necesarios en una superficie total de 535 m². - concebido, modelado y diseñado desde una perspectiva de ingeniería por un equipo de Most Enginyers SL.

Sobre el proyecto

The Caixa Forum en Barcelona, España, celebra su vigésimo aniversario y crea esta madera vertical como regalo a la ciudad.

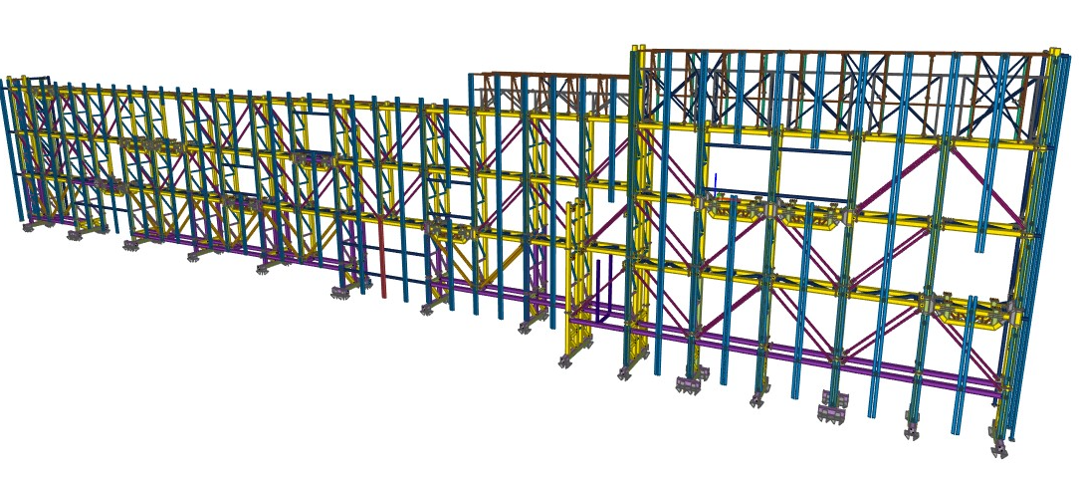

La estructura subyacente consta de unas sesenta toneladas de acero modelado en Tekla Structures con casi todas las conexiones modeladas y diseñadas en IDEA StatiCa Connection.

La prefabricación de las cerchas principales implicaba la existencia de varias intersecciones complicadas.  Las limitaciones geométricas, junto con la necesidad de reducir los costes de acero mediante conexiones optimizadas, llevaron al equipo a utilizar IDEA StatiCa Connection.

Retos para la ingeniería

En su diseño se prestó especial atención a la protección contra la corrosión y a la carga cíclica de la estructura, utilizando detalles adecuados para la galvanización y la fatiga.

Los detalles de acero y las conexiones para las "cestas" que sujetan los árboles eran especialmente complicados, pero el equipo de Most Enginyers SL ideó un método bastante ingenioso para evaluar esto físicamente utilizando un modelo K'NEX antes de convertirlo en digital.  Esto tuvo la ventaja adicional de transmitir la intención del diseño al resto del equipo, ¡además de ser divertido!

Hay varias conexiones complicadas con efectos de carga adversos para las que IDEA StatiCa Connection demostró ser inestimable a la hora de llegar a una solución eficaz y elegante.  Sin embargo, también es cierto que la mayoría de las conexiones del proyecto presentaban algún tipo de complejidad, ya fuera debido a la geometría, a las cargas o a ambos factores.

Para mantener los costes del proyecto dentro del presupuesto se utilizaron secciones huecas de pared delgada.  Se prestó especial atención a la rigidez de cada conexión y se utilizaron rigidizadores adicionales para controlar el pandeo local de las placas.  La conexión IDEA StatiCa permitió al equipo de Most Enginyers superar estas limitaciones de diseño y crear diseños elegantes y eficientes.

Acerca de Most Enginyers SL

Most Enginyers SL es una empresa multidisciplinar de ingenieros consultores con sede en Barcelona, España.  Fue concebida en 2004 por tres socios fundadores: Lluís Acero Sistach, Barbara Da Silva Rosa y Dusko Hadzijanev Ardiaca.  Tienen mucha experiencia complementaria en muchas disciplinas.  Esto les permite ofrecer servicios de ingeniería en una gran variedad de proyectos, desde su concepción hasta su creación.

La empresa ganó en la categoría de Grandes Proyectos: Acero en los IDEA StatiCa Excellence Awards 2023.
