Gehen wir alle drei Optionen der Ergebnisse durch.

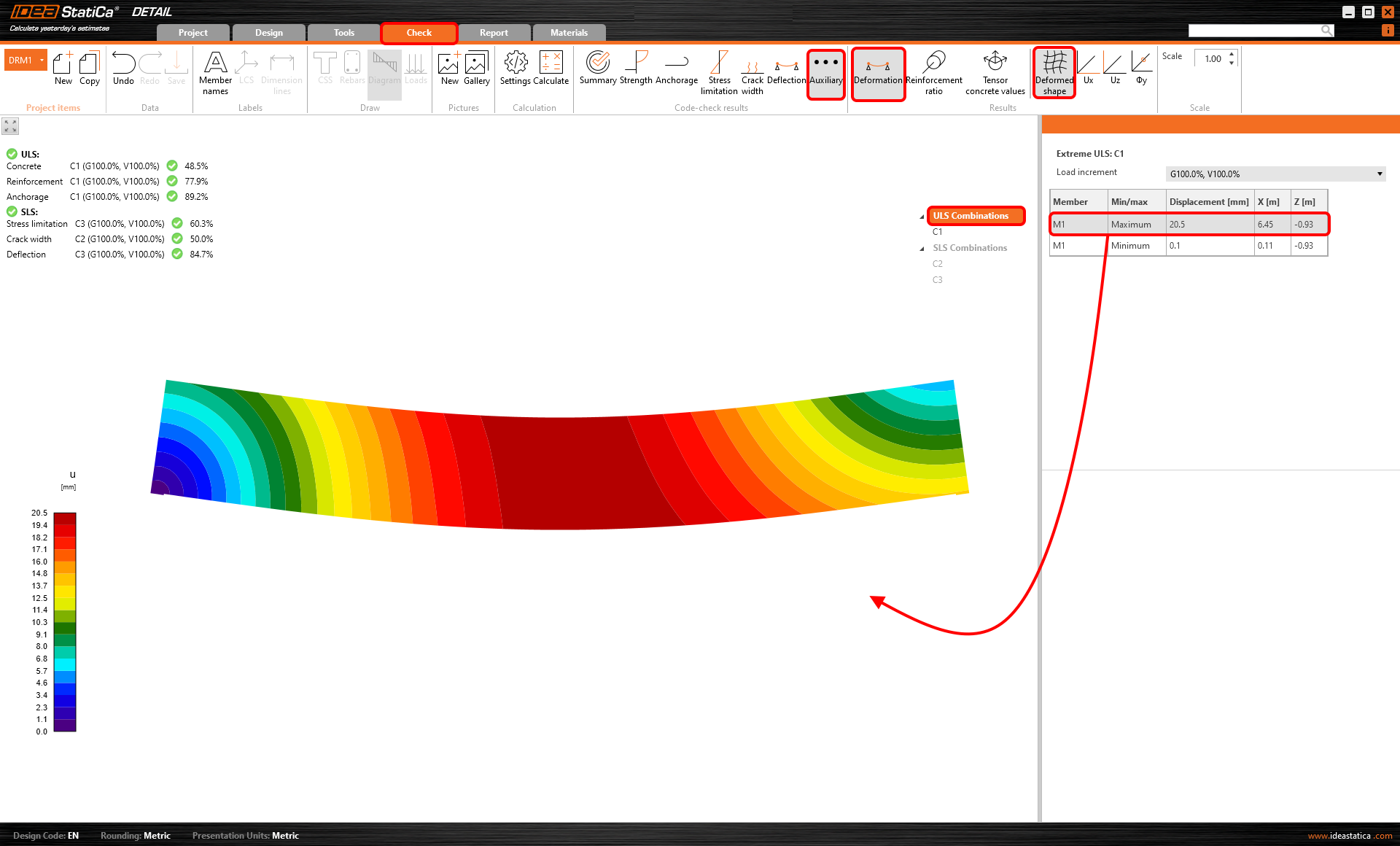

Verformung
Die Verformung in den Hilfsergebnissen wird nichtlinear berechnet (plastische Dehnungen zulässig) für GZT-Kombinationen und für einzelne Lastfälle, im Gegensatz zu den Durchbiegungsergebnissen, die linear für die charakteristischen Kombinationen berechnet werden. Der Kriechbeiwert wird in den Hilfsverformungsergebnissen nicht berücksichtigt.
Es kann die Verformung Ux oder Uz angezeigt werden.

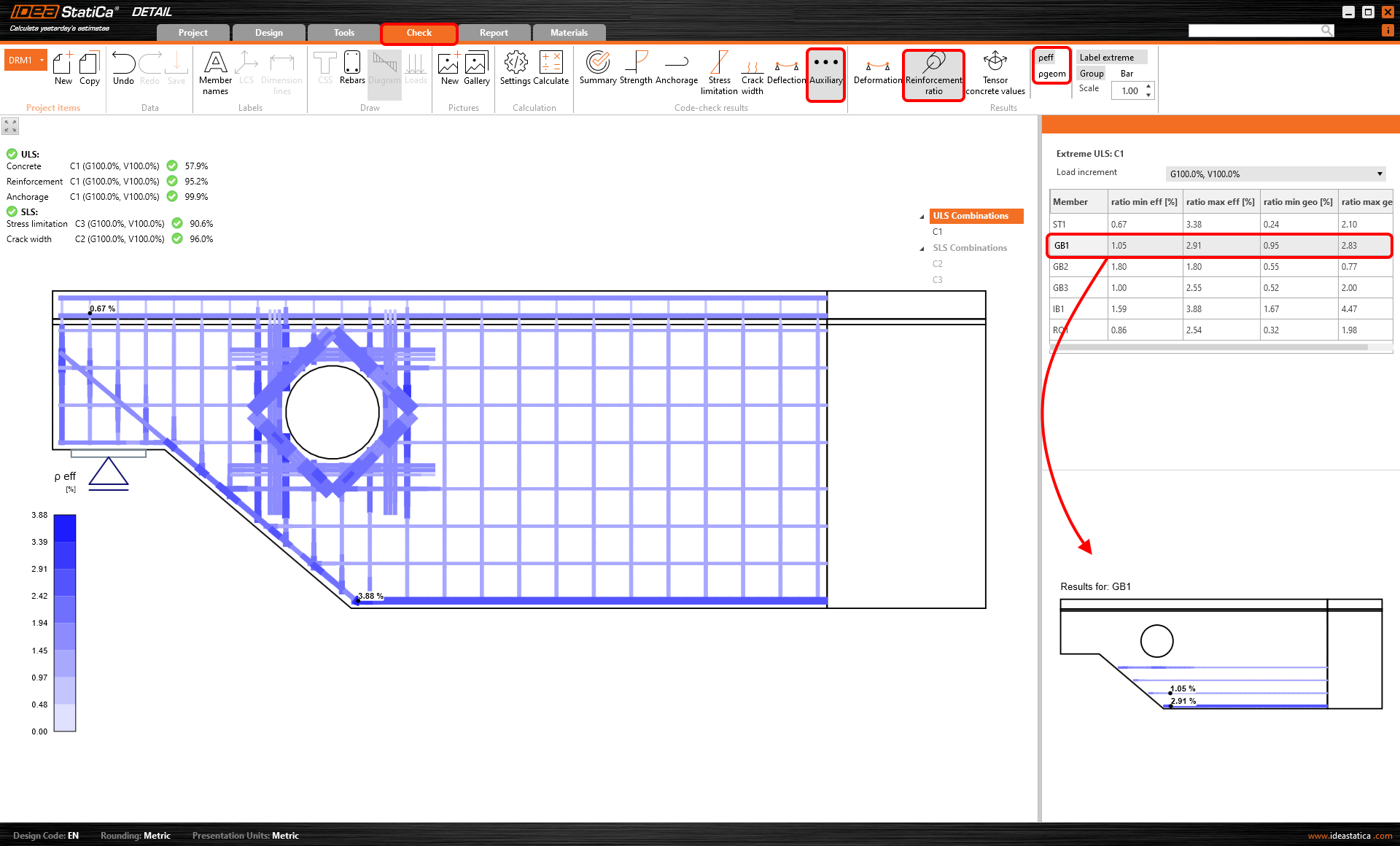

Bewehrungsgrad
Es gibt Optionen zur Auswahl eines effektiven Bewehrungsgrades oder einer geometrischen Bewehrungsfläche.
- ρeff - effektiver Bewehrungsgrad - Das Verhältnis zwischen der Bewehrungsstabfläche und der auf Zug beanspruchten effektiven Betonfläche
- ρgeom - geometrische Bewehrungsfläche - Das Verhältnis zwischen der Bewehrungsstabfläche und der anteiligen Betonfläche in einer gegebenen Zone.
Tensor-Betonwerte
Es gibt wiederum mehrere Optionen zur Darstellung von Tensor-Betonwerten:
- Hauptspannungen im Beton σ1 und σ2. Hinweis: Die Hauptspannung σ2 ist dieselbe Spannung, die in den Tragfähigkeitsergebnissen dargestellt wird.
- Hauptdehnungen im Beton ε1 und ε2. Hinweis: Die Hauptdehnung ε2 ist dieselbe Dehnung, die in den Tragfähigkeitsergebnissen dargestellt wird.

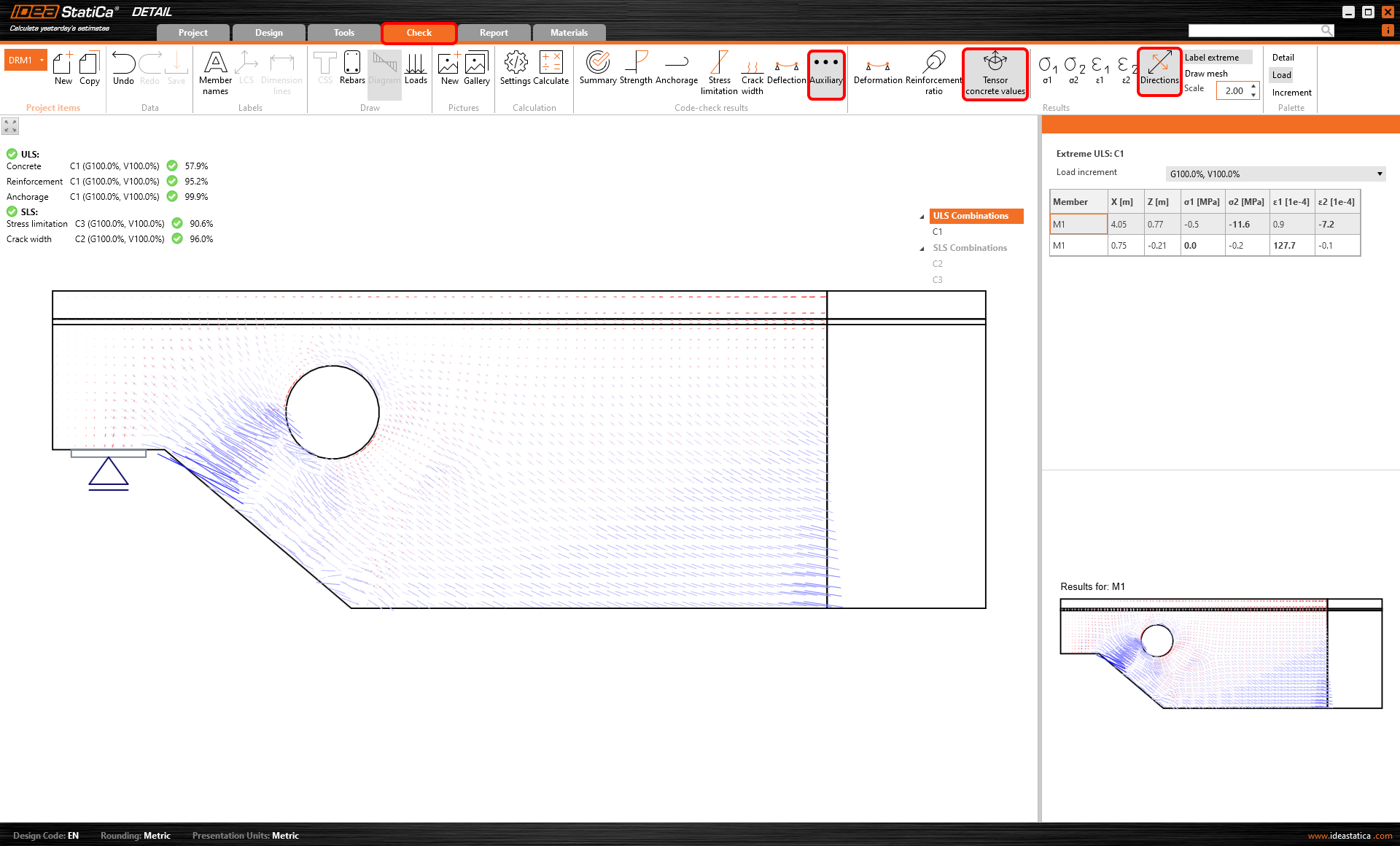

- Darüber hinaus wurde die Möglichkeit zur Anzeige der Richtungen der Hauptdehnungen implementiert. Der Vorteil dieser Funktion besteht darin, dass die Richtungen sowohl Druck als auch Zug umfassen.
Diese Werte werden nichtlinear berechnet für GZT-Kombinationen und für einzelne Lastfälle.
