Die Ausrichtungen der einzelnen Achsen folgen der Rechten-Hand-Regel um die lokale Achse des jeweiligen Bauteils

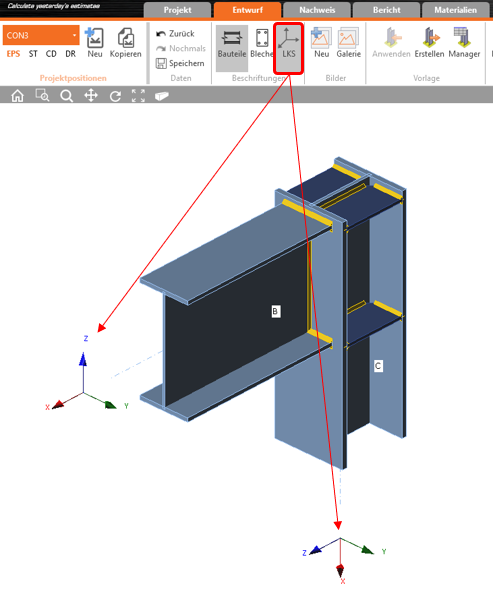

Zur Anzeige der lokalen Bauteilachsen muss der Button LKS in der Untergruppe Beschriftungen aktiviert sein

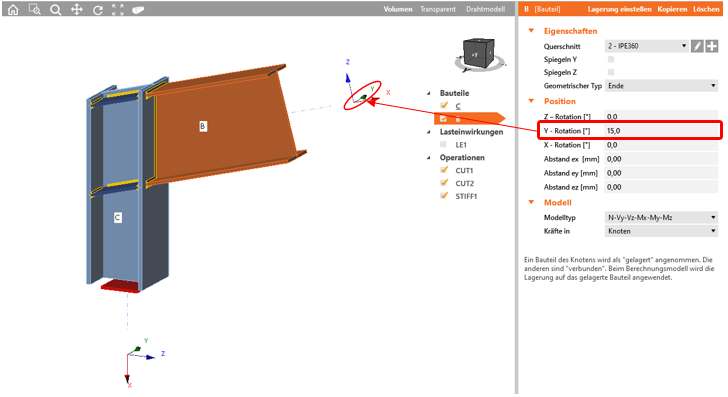

Ausrichtung der Bauteile
Positiver Wert = Verschiebung in positiver lokale Achsrichtung/ Positive Rotation um lokale Achse
Negativer Wert = Verschiebung in negative lokale Achsrichtung/Negative Rotation um lokale Achse
Anmerkung: Für die positive Rotation um die lokale Y-Achse muss ein negativer Wert eingegeben werden!
Lasteingabe

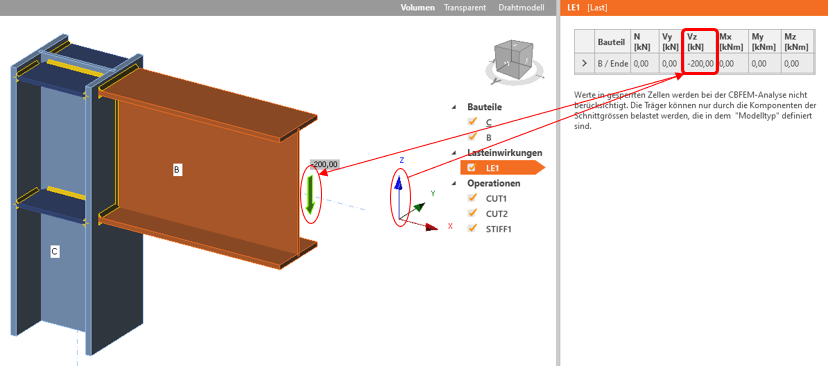

Kräfte:
Die positiven Kraftrichtungen orientieren sich ebenfalls den lokalen Koordinatenachsen. Ein positiver Wert führt zu einer in positiver Achsrichtung gerichteten Kraft und umgekehrt

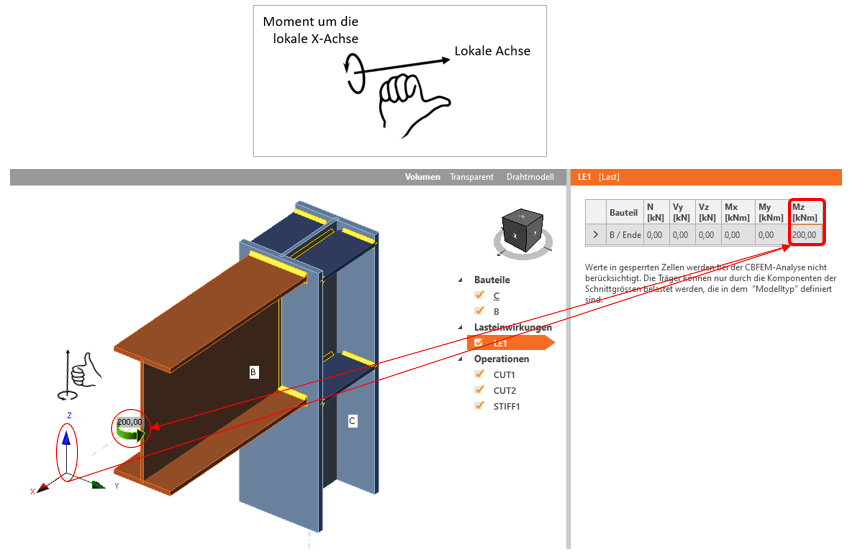

Momente:
Zur Eingabe eines positiven Moments um eine Achse muss der Daumen der rechten Hand in die positive Achsrichtung zeigen. Dann repräsentiert die Krümmung der Finger eine Rotation, die das positive Moment um diese Achse darstellt
Sehen Sie sich den Webinar-Teil an, in dem dies erklärt wird.
