Das Rätsel der Verbindungsbemessung lösen
Als Experte für Verbindungsbemessung fragen Sie sich von Zeit zu Zeit, wie Sie eine bestimmte Verbindung lösen können, um die Anforderungen aller Beteiligten zu erfüllen.
Sie mögen mir widersprechen, dass die meisten Stahlanschlüsse in Ihren Projekten mehr oder weniger Standard sind und Sie diese mit verbundenen Augen oder zumindest mit Hilfe Ihres Verbindungsbemessungs-Handbuchs bemessen können.
Aber in einem Winkel Ihres Geistes wissen Sie, dass das nicht ganz stimmt. Oft müssen Sie sich mit Ihren Kollegen mit Bleistift und Papier zusammensetzen, um verschiedene Möglichkeiten für eine Stütze-Träger-Verbindung zu skizzieren, die auf den ersten Blick sooo einfach aussah.
Und hier begann die Diskussion:
„Das haben wir schon immer so gemacht."
„Diese Verbindung wäre zu teuer."
„Hier können Sie keine Schrauben hinzufügen. Schweißen wäre dort eine viel bessere Option."
„Es sollte eher halbstarr als starr sein."
Dann beginnen Sie, nach Inspiration zu suchen, wie Sie eine solche Verbindung sicher und effizient lösen können. Zunächst in Ihrem Büro mit Ihren Kollegen, dann beginnen Sie, Ihre vergangenen Projekte zu durchsuchen und zu erkunden.
Jemand muss ein ähnliches Problem schon einmal gelöst haben, oder?
Und hier kommt IDEA StatiCa ins Spiel.
Connection Library zu Ihren Diensten

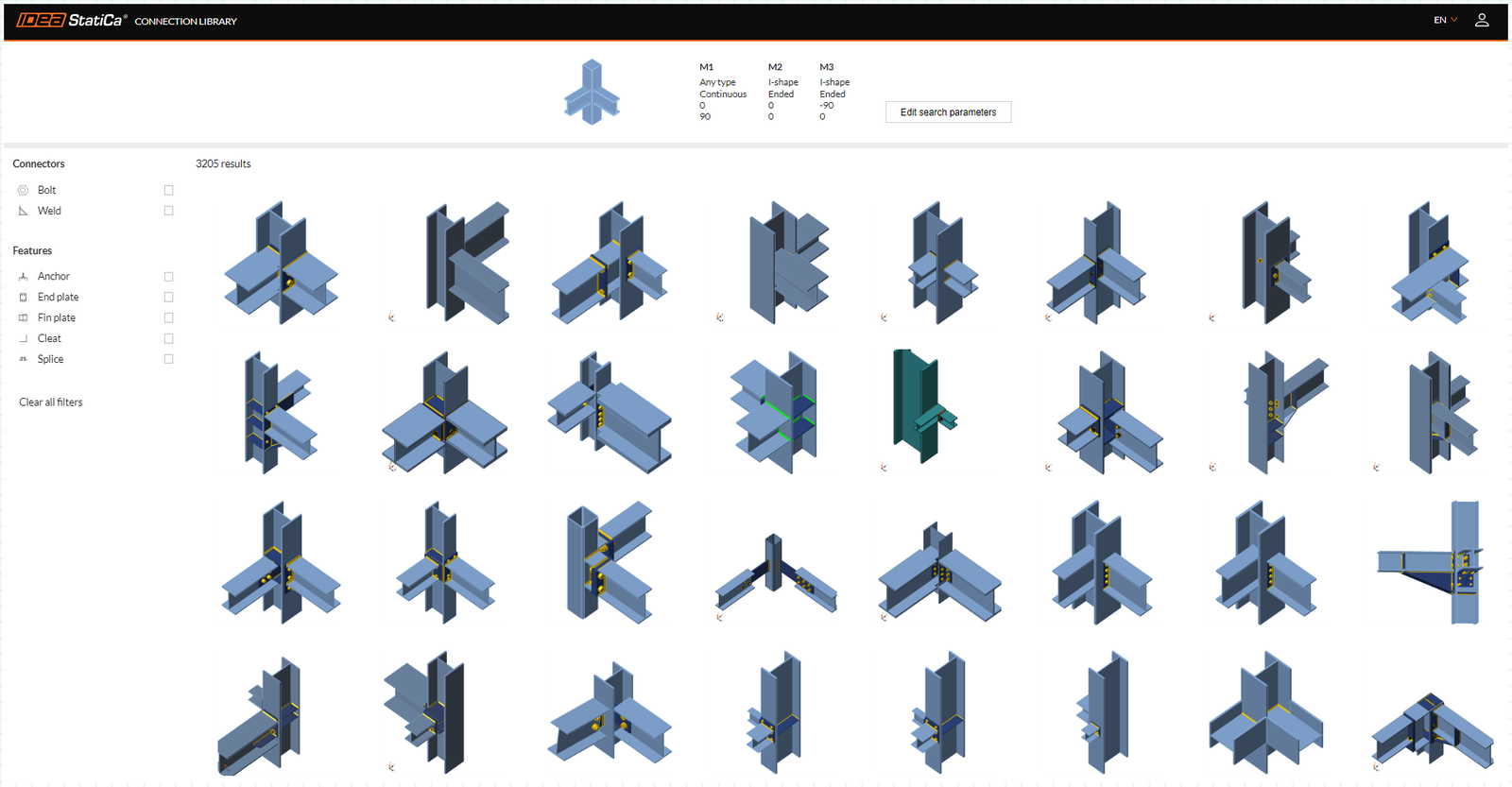

Connection Library ist eine Cloud-Anwendung, die Ihnen über 400.000 Ideen für Ihre Verbindungsbemessungen aus aller Welt bietet. Damit ist sie mit Abstand die weltweit größte Datenbank für Stahlanschlüsse. Immer griffbereit. Und kostenlos...
Mit der Connection Library können Sie Beispiele durchsuchen, die zu Ihrem Projekt passen, und in Sekunden Inspiration finden!
Die Nutzung ist ganz einfach, wie 1-2-3.

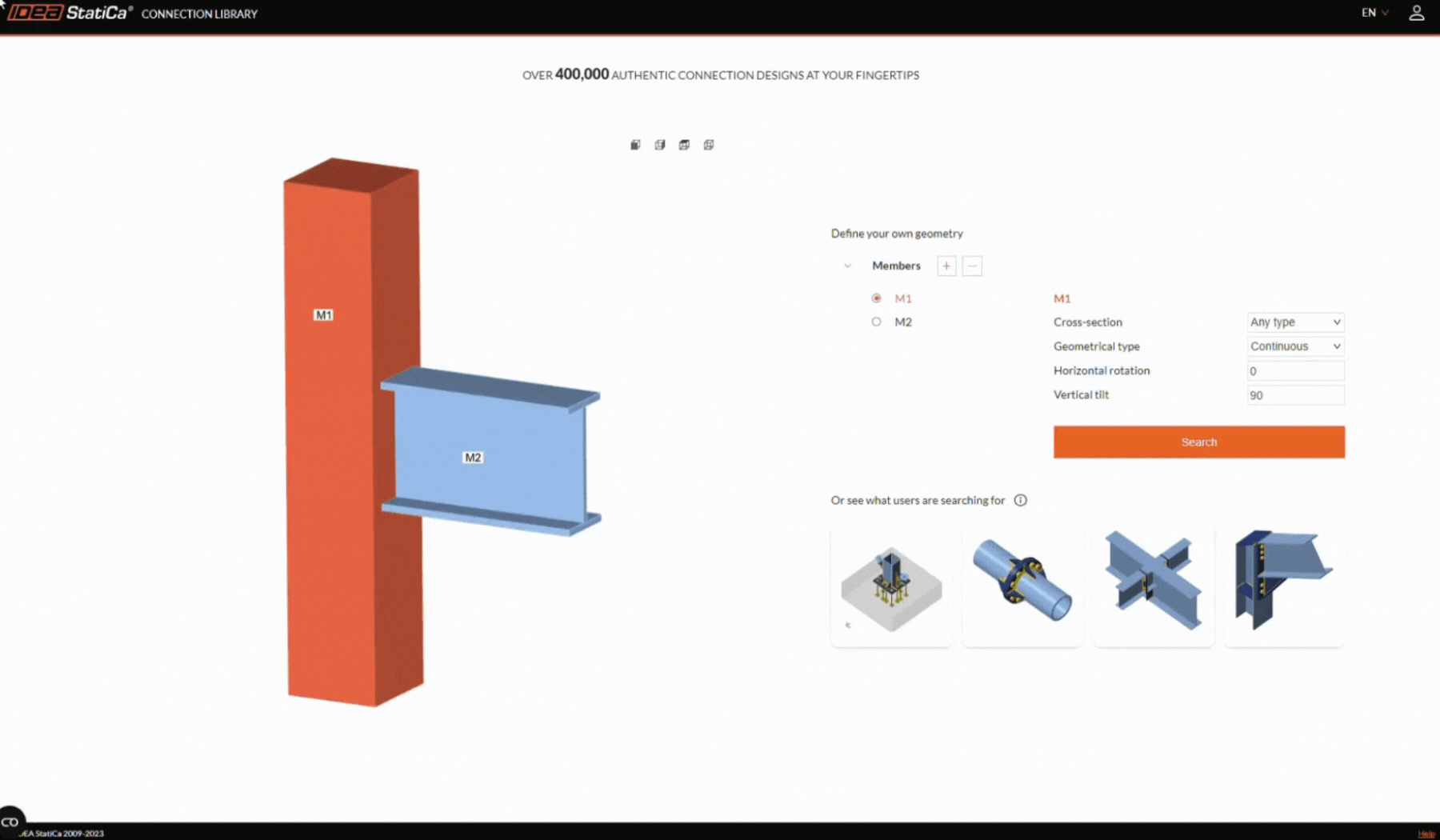

1. Definieren Sie die Geometrie Ihres Modells
Die gesamte Datenbank ist durch ein intelligentes System von Verbindungsgeometrien segmentiert und filterbar. Was bedeutet das? Mit wenigen Einstellungsparametern können Sie Ihre Verbindungsbauteile schnell mit einem vordefinierten Satz von Querschnitten und Filtern modellieren.
Sie können mit Bauteilen spielen, sie hinzufügen oder entfernen, drehen oder anpassen. Für jedes Bauteil können Sie aus 8 verschiedenen Querschnittstypen wählen + einem allgemeinen, falls Sie noch nicht sicher sind.
Müssen Sie ein Hohlprofil hinzufügen? Kein Problem!
Haben Sie „rechteckig" gesagt? Hier ist es!
Auf I-Form ändern? Einfach hier klicken.
Wenn Sie sich über Ihre Lösung noch nicht sicher sind oder die umfangreiche Inspiration für die beliebtesten Verbindungstypen sehen möchten, können Sie einfach auf eines der vier vorausgewählten Modelle in der unteren rechten Ecke klicken.
2. Potenzielle Kandidaten durchsuchen

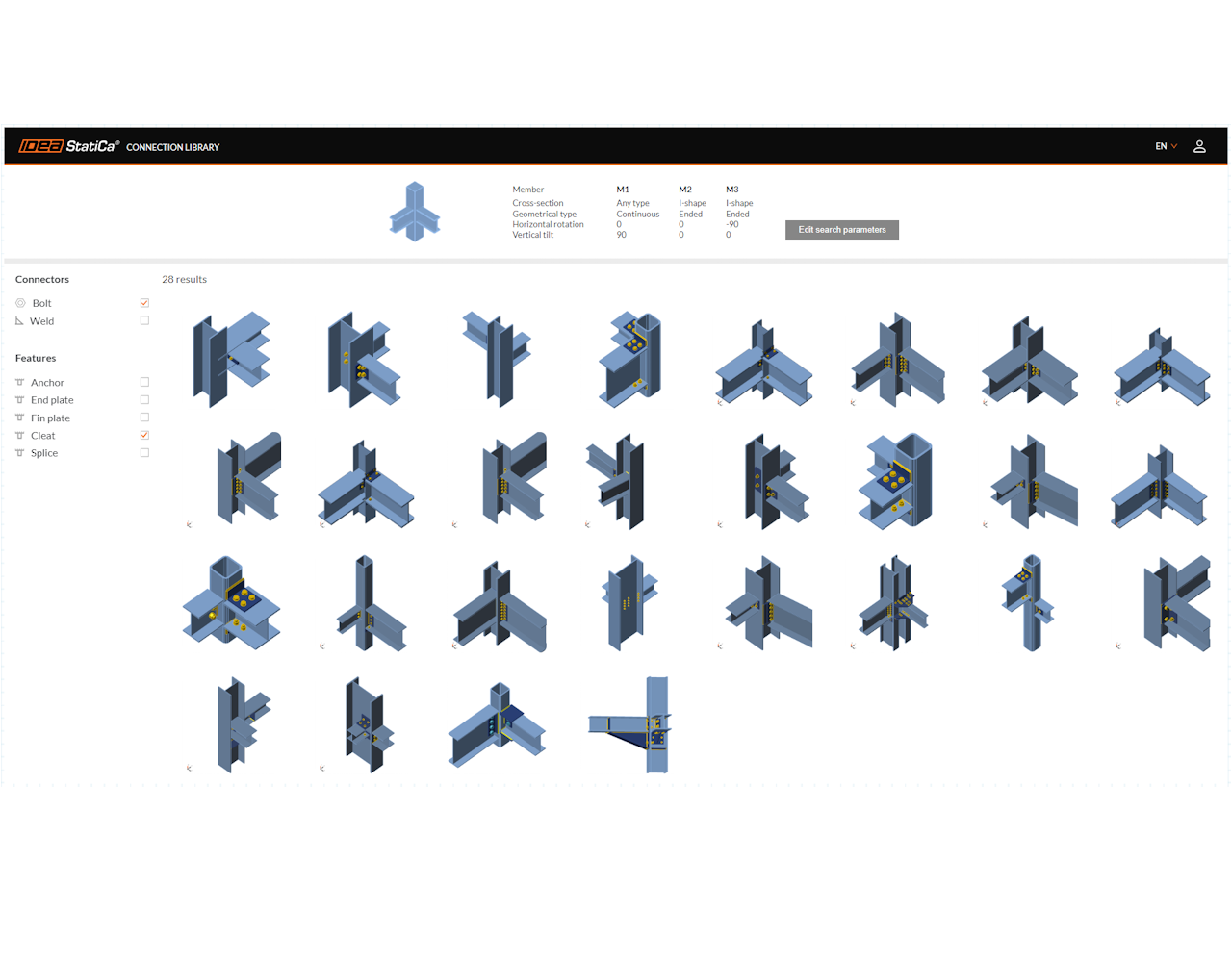

Basierend auf Ihren Modelleinstellungen können Sie Tausende von Verbindungen mit der gleichen Geometrie durchsuchen. Je genauer die angegebene Geometrie, desto präziser das Angebot an Lösungen.

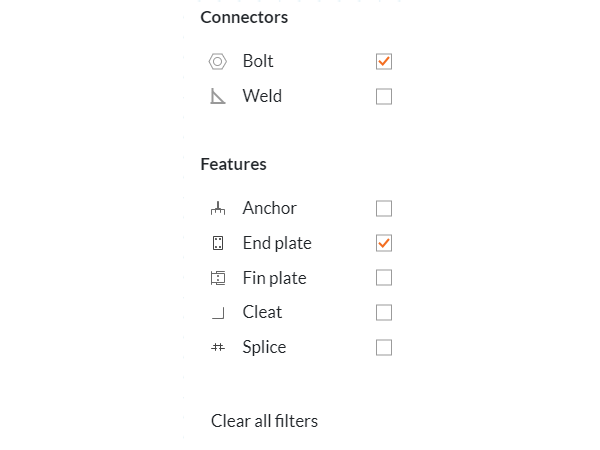

Wenn es zu viele Optionen gibt, versuchen Sie, die Filterung anzupassen, Ihre Einstellungen zu verfeinern oder Verbindungsmittel und Merkmale feinzujustieren.
Nur geschweißte Verbindungen benötigt? Einfach den richtigen Filter ein-/ausschalten.
Möchten Sie nur Verankerungen sehen? Noch ein Klick...
Wenn die angebotenen Beispiele nicht perfekt passen, gehen Sie einen Schritt zurück und passen Sie Ihr ursprüngliches Modell an.

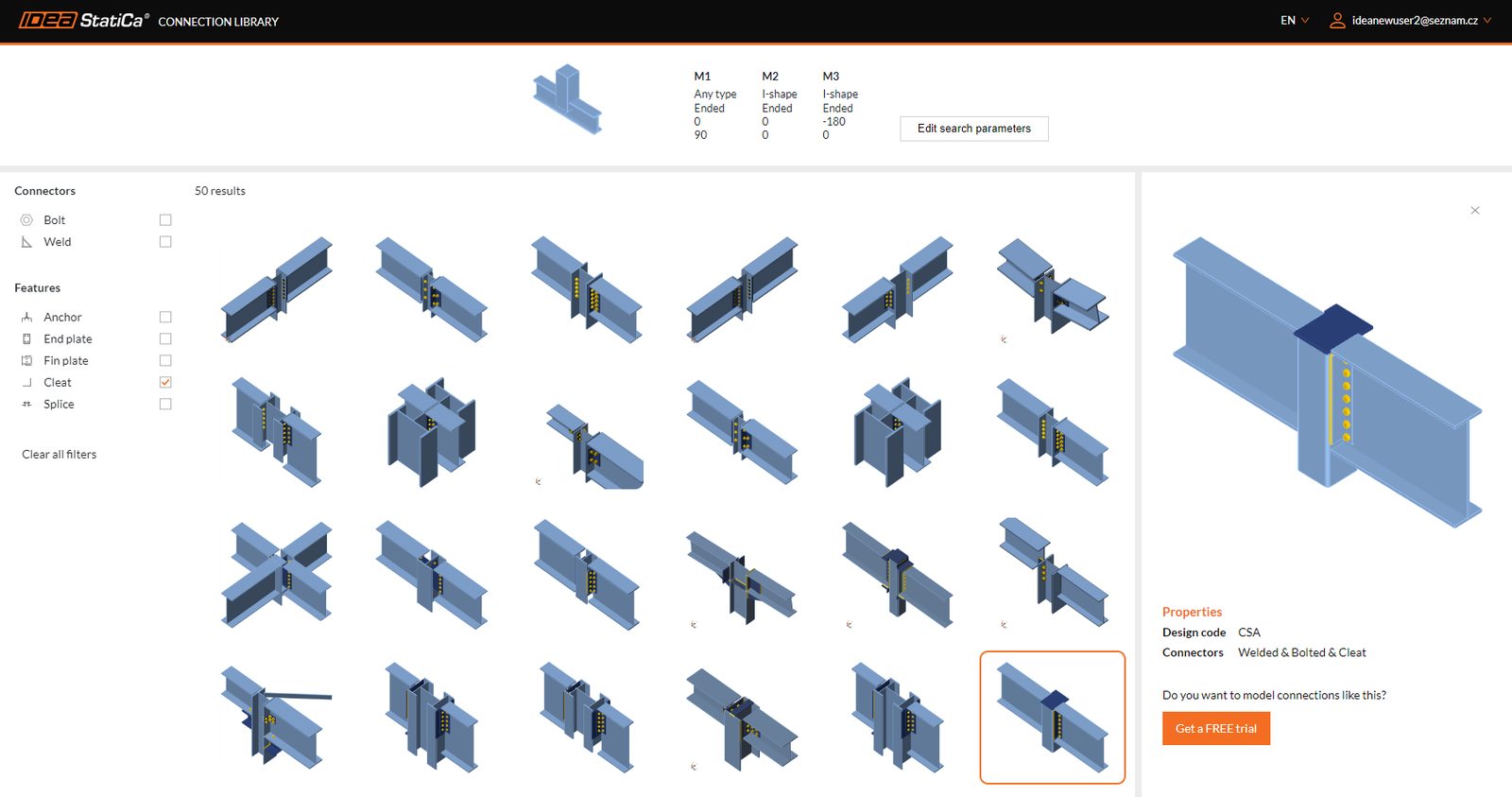

3. Details in der 3D-Ansicht erkunden
Der letzte Schritt ermöglicht es Ihnen, Verbindungsdetails und -eigenschaften im 3D-Ansichtsfenster zu erkunden. Sie können ähnliche Verbindungen finden und sehen, wie andere Ingenieure sie gelöst haben.
Um auf die 3D-Ansicht zuzugreifen, müssen Sie entweder bereits ein IDEA StatiCa-Konto haben (Sie haben die IDEA StatiCa Desktop-Lizenz, egal ob kommerziell oder kostenlos – Bildungs- oder Testlizenz), oder Sie können schnell ein kostenloses Konto erstellen, mit dem Sie die Verbindungsdetails erkunden können.
Neben den Filtereinstellungen können Sie auch sehen, nach welcher Norm die Verbindung bemessen wurde.
Wenn Ihnen die ausgewählte Lösung gefällt, lassen Sie sich inspirieren und versuchen Sie, sie selbst in der IDEA StatiCa Desktop-App zu modellieren.
Woher kommen all diese Verbindungen?
Wie Sie sich vorstellen können, war das Zusammenstellen einer so umfangreichen Datenbank von Stahlanschlüssen keine leichte Aufgabe.
Die Connection Library wurde von Tragwerksplanern für die globale Ingenieurgemeinschaft erstellt, um Inspiration zu fördern und ihre Arbeit zu vereinfachen – ähnlich wie Programmierer Code zum gemeinsamen Nutzen teilen.
Die Connection Library-Datenbank stammt aus Daten, die von einer anderen IDEA StatiCa Cloud-App namens Viewer gesammelt wurden, wo Ingenieure ihre Projektdateien teilen können. Wir haben diese Verbindungsbemessungen anonymisiert und nur die wichtigen Informationen wie Querschnitte, Bauteilgeometrie und Baunormen beibehalten. Für den Aufbau der Connection Library-Datenbank wurden keine Daten aus unseren Desktop-Anwendungen verwendet.
Jetzt sind Sie dran...
IDEA StatiCa Connection Library ist eine (fast) unerschöpfliche Inspirationsquelle für Sie. Wagen Sie den Sprung ins Testen, durchsuchen Sie sie, ändern Sie Geometrien... Tun Sie einfach Ihr Bestes, um herauszufinden, welche Szenarien sie für Sie, Ihre Projekte und Bemessungen abdecken kann.
Die Connection Library ist ein neues Werkzeug, und wie bei jedem neuen Projekt würden wir uns sehr über Ihr Feedback freuen.
Was gefällt Ihnen oder was gefällt Ihnen nicht? Wie kann sie verbessert werden, oder welche Funktionen sollten wir hinzufügen? Vermissen Sie eine erweiterte Filterung?
Wenn Sie Vorschläge haben, teilen Sie diese gerne über ein einfaches Umfrageformular mit uns, das Sie in der unteren rechten Ecke des Connection Library-Bildschirms finden.
Also, worauf warten Sie noch?
