PROFIS Engineering Suite je cloudová aplikace pro navrhování konstrukčních detailů, zejména kotvení ocelových konstrukcí.
IDEA StatiCa Checkbot je výkonný desktopový nástroj pro vizualizaci a sdílení návrhových dat z různých zdrojů. Prostřednictvím synchronizace dat projektu vám Checkbot poskytuje:
- Kontrolu nad importovanými prvky a přípoji
- 3D vizualizaci importovaných vnitřních sil
- Správa kombinací zatížení
- Přehledný seznam importovaných položek
- Správu konstrukčních prvků prostřednictvím slučování a seskupování

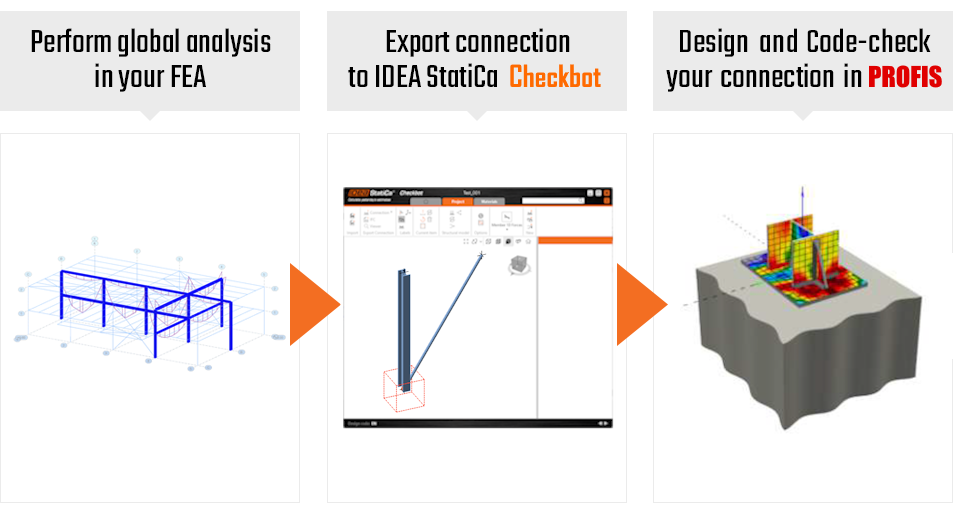

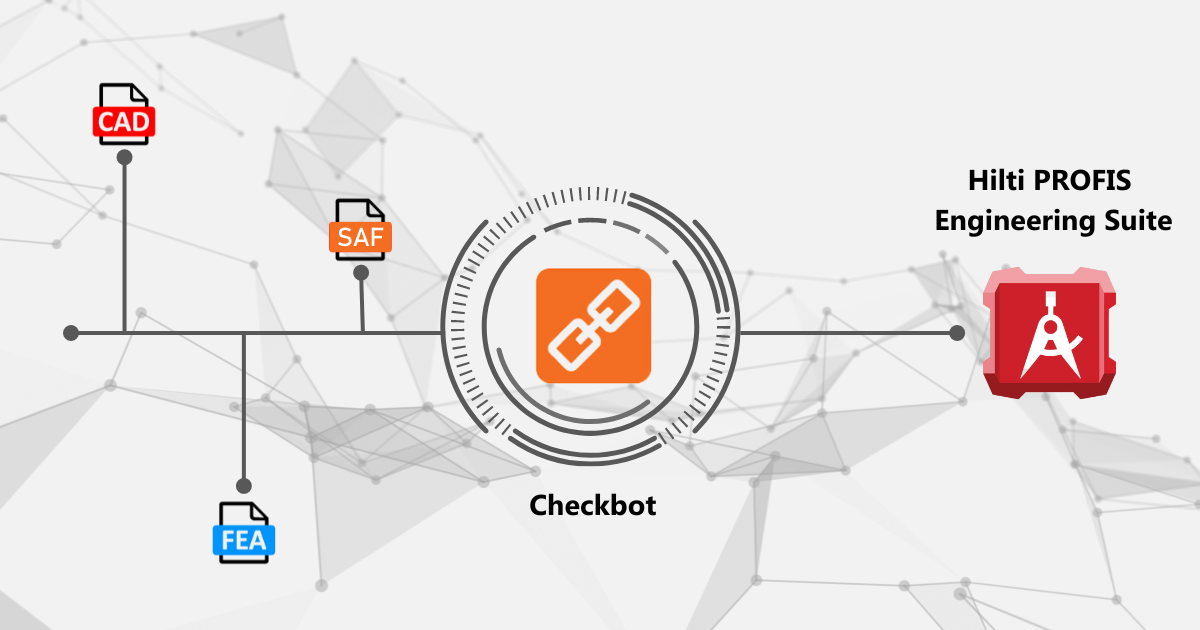

Plugin PROFIS pro Checkbot přináší nástroj pro úsporu času a eliminování chyb při přenosu dat mezi softwary. Z MKP programů lze snadno exportovat všechny informace potřebné pro návrh kotvení v aplikaci PROFIS jako:
- Průřez a geometrie ukotvených prvků
- Materiály prvků
- Zatěžovací stavy a kombinace z MKP modelu
- Automatický výběr kritických kombinací zatížení
- Synchronizace mezi MKP aplikací a PROFIS
Kroky na straně HILTI
- Přihlaste se do aplikace PE.
(Vezměte prosím na vědomí, že plugin IDEA Checkbot je k dispozici výhradně s prémiovou licencí PE)
Kroky na straně IDEA
- Stáhněte si nejnovější verzi instalačního balíčku zde.
- Nainstalujte balíček na pevný disk.
- Nainstalujte plugin Checkbot pro všechny preferované MKP programy.
- Spusťte nástroj IDEA StatiCa Checkbot z nástroje MKP.
Kroky na straně HILTI
- Zaregistrujte se na webových stránkách Hilti https://profisengineering.hilti.com/.
- Přihlaste se do aplikace PE.
(Vezměte prosím na vědomí, že plugin IDEA Checkbot je k dispozici výhradně s prémiovou licencí PE)
Kroky na straně IDEA
- Spusťte IDEA StatiCa Checkbot jako samostatný nástroj nebo jako plugin MKP programu.
- Přihlaste se pomocí IDEA účtu.
Kroky na straně HILTI
- Přihlaste se do aplikace PE.
(Vezměte prosím na vědomí, že plugin IDEA Checkbot je k dispozici výhradně s prémiovou licencí PE)
Steps on the IDEA side
- Spusťte IDEA StatiCa Checkbot jako samostatný nástroj nebo jako plugin MKP programu.
- Přihlaste se pomocí IDEA účtu.
Kroky na straně HILTI
- Zaregistrujte se na webových stránkách Hilti https://profisengineering.hilti.com/.
- Přihlaste se do aplikace PE.
(Vezměte prosím na vědomí, že plugin IDEA Checkbot je k dispozici výhradně s prémiovou licencí PE)
Kroky na straně IDEA
- Stáhněte si nejnovější verzi instalačního balíčku zde.
- Nainstalujte balíček na pevný disk.
- Nainstalujte plugin Checkbot pro všechny preferované MKP programy.
- Spusťte nástroj IDEA StatiCa Checkbot z nástroje MKP.
Podrobný postup krok za krokem
Jak začít s programem Hilti PROFIS Engineering?

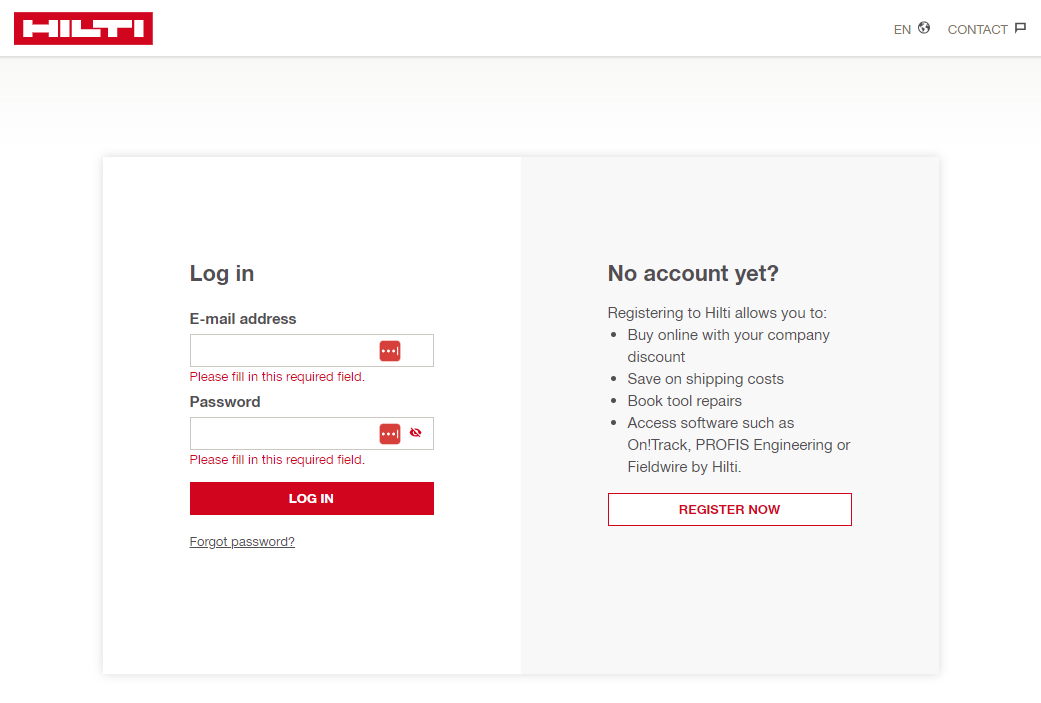

Pokud máte svůj účet Hilti, přihlaste se.
Pokud ne, zaregistrujte se na webových stránkách Hilti https://profisengineering.hilti.com/.
Jak začít s IDEA StatiCa Checkbot?
1) Stáhněte si nejnovější verzi instalačního balíčku zde.

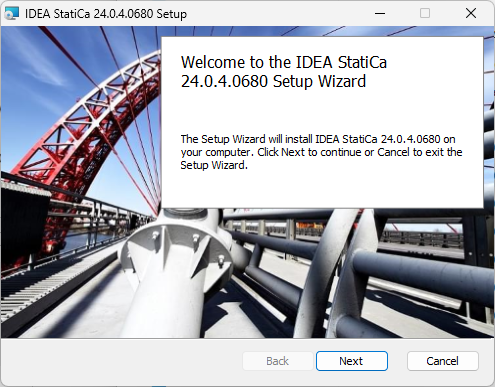

2) Nainstalujte balíček na pevný disk. Upřednostňují se výchozí adresáře, protože síťové disky mohou způsobit potíže s firewally nebo antivirovým softwarem.

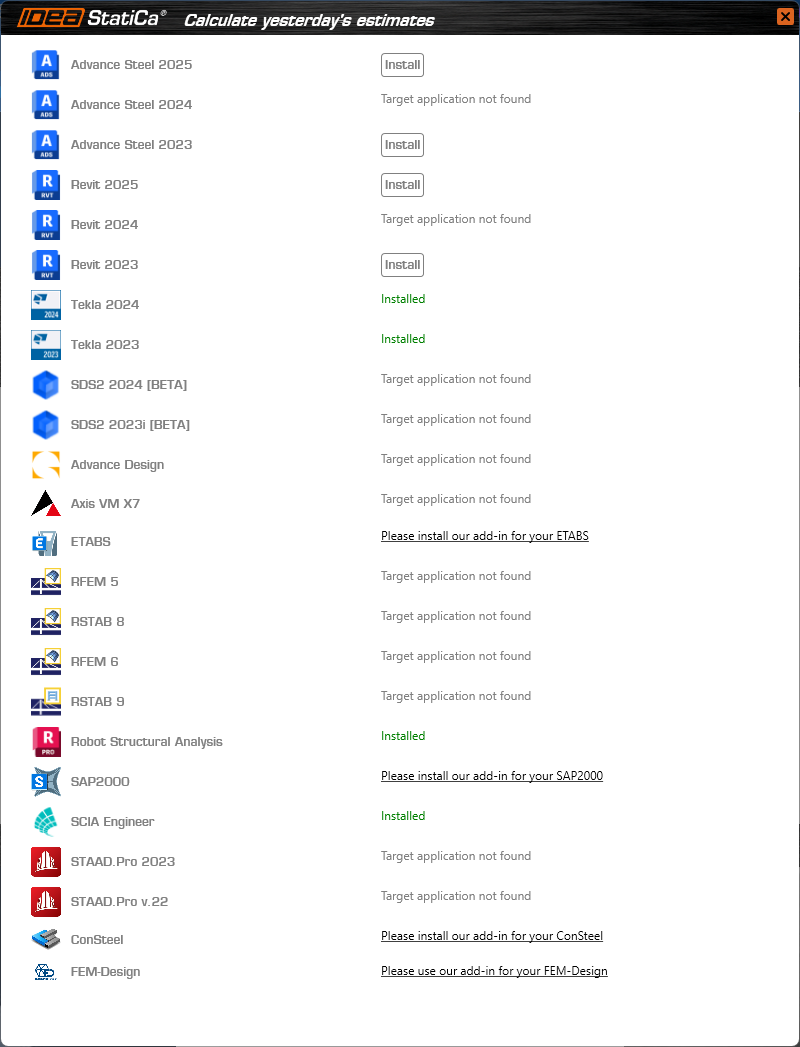

3) Pokud máte na svém počítači nainstalovaný některý z podporovaných MKP nebo CAD softwarů, můžete si během instalace nainstalovat plugin IDEA StatiCa.

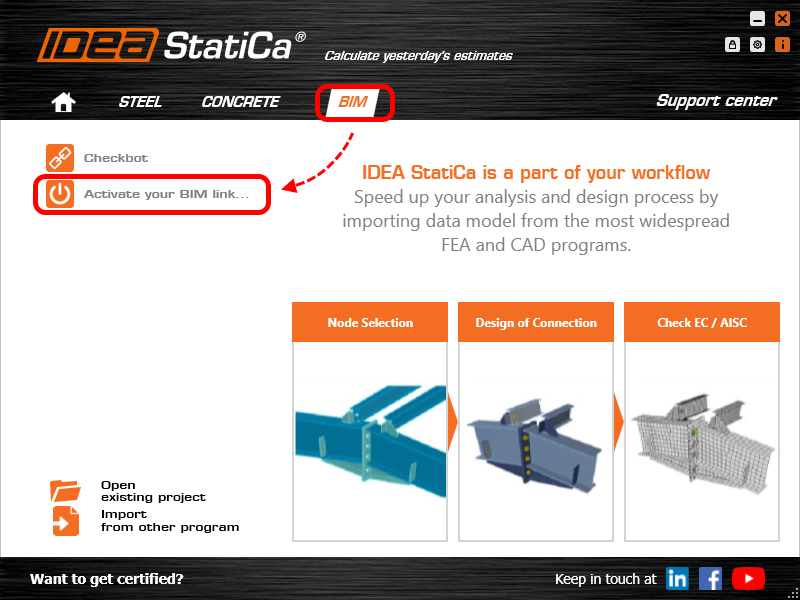

K tomuto seznamu se můžete kdykoli v budoucnu dostat prostřednictvím sekce BIM v úvodním okně IDEA StatiCa.

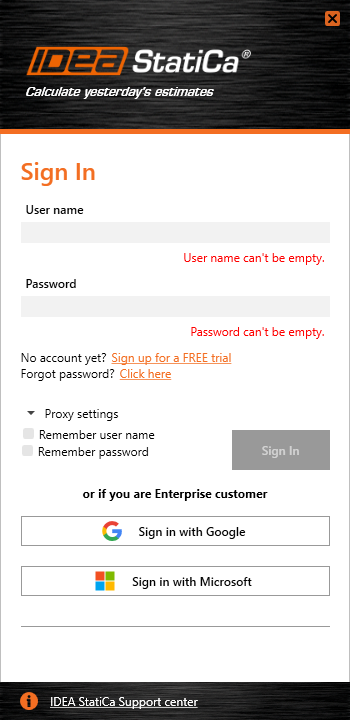

4) Při prvním spuštění IDEA StatiCa budete vyzváni k přihlášení pomocí přihlašovacích údajů k účtu IDEA StatiCa.
K dispozici jsou čtyři různé možné typy licencí IDEA:
- Komerční
- Zkušební (Trial)
- Studentská (Edu)
- Základní
Pro spuštění IDEA Checkbot je vhodný kterýkoli z nich. Pokud ještě nemáte licenci IDEA, nejjednodušším způsobem je vytvořit si účet IDEA StatiCa Basic.
U každého typu licence si také můžete vybrat z několika různých produktů IDEA StatiCa, ale tento výběr nemá vliv na vaši schopnost přístupu k aplikaci Checkbot.
Příklady praktického využití:
- Tekla Structures
- Tekla Structural Designer
- Autodesk Advance Steel
- Autodesk Revit
- Autodesk Robot
- SAP2000/ETABS
- SCIA Engineer
- SDS2
- STAAD.Pro
- AxisVM
- RAM Structural System
- RISA-3D
- FEM-Design
- SPACE GASS
- Diamonds/BIM Expert
- STRAP
- MODEST
- NextFEM Designer
- Sismicad
- Strand7/Straus7
- RFEM/RSTAB
Pokud se chcete dozvědět více o konkrétním propojení BIM, jednoduše vyhledejte svůj nástroj v tomto seznamu podporovaných integrací.
Užitečné odkazy:
Systémové požadavky pro IDEA StatiCa
Seznam nejčastějších dotazů pro možné problémy s licencemi
Známá omezení:
- Exportovat lze pouze jeden ukotvený prvek
- Rozměry a materiály kotevní desky nejsou synchronizovány (v systému PROFIS budou použity výchozí hodnoty)
- Počet kombinací zatížení exportovaných z aplikace Checkbot do systému PROFIS je omezen na 999
- Počet kombinací zatížení, které lze v systému PROFIS analyzovat pomocí metody CBFEM, je 20
Všechna tato omezení budou průběžně řešena v následujících verzích IDEA StatiCa a Hilti PE.
