Šrouby

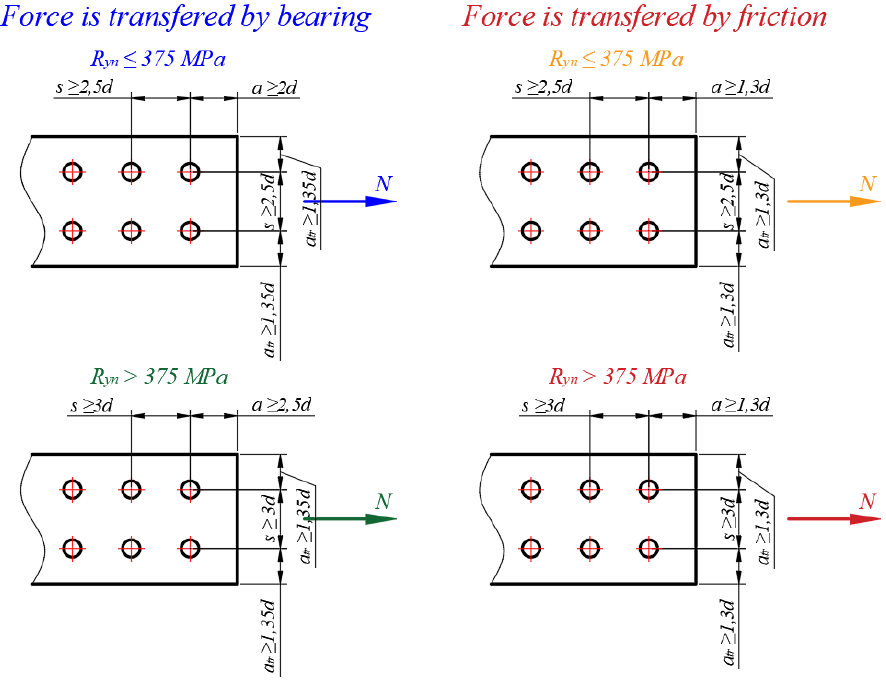

Minimální rozteč a minimální okrajová vzdálenost jsou posuzovány podle SP 16, Tabulka 40.
Minimální rozteč je 2,5 · d pro ocel s Ryn ≤ 375 MPa a 3 · d v ostatních případech.
Minimální okrajová vzdálenost je 2 · d pro ocel s Ryn ≤ 375 MPa a 2,5 · d v ostatních případech ve směru smykového zatížení. Minimální okrajová vzdálenost je 1,35 · d ve směru kolmém na smykové zatížení. Minimální okrajové vzdálenosti mohou být za určitých okolností specifikovaných v SP 16, Tabulka 40 menší. Jsou-li tyto podmínky splněny, může uživatel deaktivovat posouzení detailování. Posouzení šroubů na otlačení však nemusí být provedeno.
Předepnuté šrouby
Minimální rozteč a minimální okrajová vzdálenost jsou posuzovány podle SP 16, Tabulka 40.
Minimální rozteč je 2,5 · d pro ocel s Ryn ≤ 375 MPa a 3 · d v ostatních případech.
Minimální okrajová vzdálenost je 1,3 · d.
Kotvy
Osová vzdálenost mezi kotvami musí být větší než šestinásobek průměru kotvy. Tato hodnota závisí na typu kotvy a lze ji upravit v nastavení normy.
Minimální okrajová vzdálenost plechu se řídí pravidly pro šrouby.
Svary
Detailování svarů je posuzováno podle SP 16, čl. 14.1.7. Maximální velikost koutového svaru, kf,max, musí být menší než 1,2 · tmin, kde tmin je tloušťka tenčího spojovaného plechu. Minimální velikost koutového svaru, kf,min, je posuzována podle SP 16, Tabulka 38. Tloušťka tmax je tloušťka nejsilnějšího ze svařovaných plechů.
- Pro \(t_{min} < 0.6 \cdot t_{max}\) – kf,min = tmin pro jednostranný koutový svar a \( k_{f,min} = t_{min} / \sqrt{2} \) pro oboustranný koutový svar
- Pro \(t_{min} \ge 0.6 \cdot t_{max}\) – kf,min je vybrána z níže uvedené tabulky
