Známou bolestí BIM propojení je import asymetrických průřezů. Stávalo se, že některé pruty měly v Checkbotu jiné natočení profilu než v původním globálním modelu konstrukce. Tento problém s importem byl ve verzi 22.1 odstraněn a je zajištěno správné přiřazení profilů.
Díky novým parametrům IOM je správné přiřazení průřezu zajištěno novými BIM linky. Pokud chce uživatel z jakéhokoli důvodu přesto změnit natočení nebo orientaci průřezů prutů, je možné tyto parametry upravit v tabulce vlastností přímo v aplikaci Checkbot.
Vylepšení ve verzi 22.1:

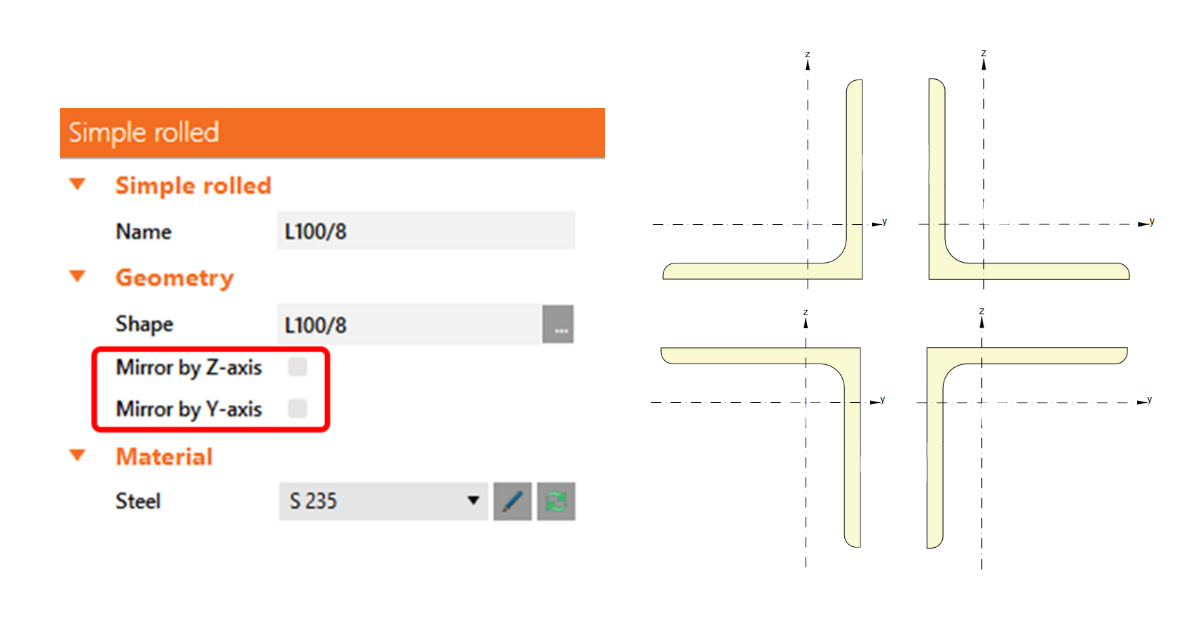

- Podpora zrcadlení pro všechny asymetrické průřezy
- Zrcadlení lze zadat jak pro pruty, tak pro průřezy
- Negativní plech je nyní možné definovat a používat stejným způsobem jako negativní objem
Vylepšení IOM:
- Všechny průřezy jsou exportovány správně
- Všechny řezy a výřezy jsou exportovány správně
- Nastavení kódu lze změnit pomocí IOM
- Rozšíření vlastností 'Sestavy šroubů' (smyková rovina v závitu, typ přenosu smykové síly)
K dispozici v edicích Expert a Enhanced IDEA StatiCa Steel.
