Vylepšení exportu IFC
Zde najdete uvedená vylepšení a podrobnosti o IFC exportu v patchi 23.1.1:
Podporovaní a ověření diváci:
- BIMvision 2.27.3 a novější
- Solibri 9.13.5.12 a novější
- Autodesk Viewer (https://viewer.autodesk.com/)
Informace o průřezech a materiálech
- Informace o průřezu a materiálech jsou obsaženy v uživatelských vlastnostech (sady vlastností "IDEA_CrossSection", "IDEA_MaterialSteel*").
Vylepšené otvory, řezání zářezů

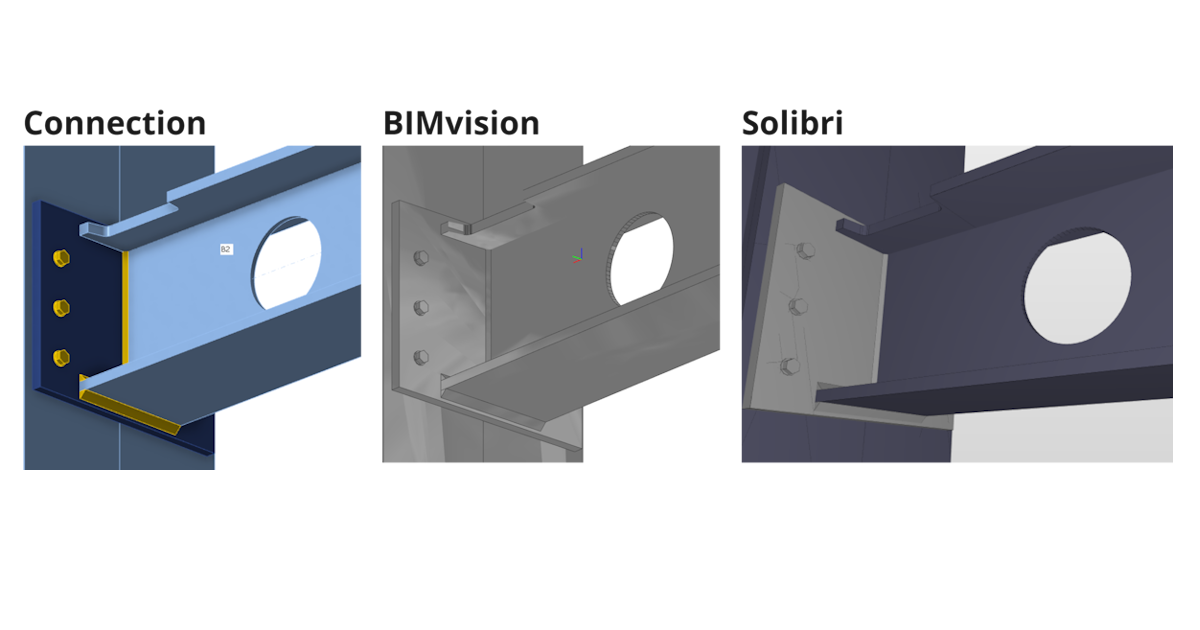

- Operace se zářezy a otvory jsou plně podporovány při exportu IFC a jsou správně vizualizovány v prohlížečích IFC (zaškrtnuto v prohlížečích Solibri, BIMvision a Autodesk Viewer)
Záporné objemy se primárně exportují do IFC
- Záporné objemy s omezeními
- V IDEA 23.1.1 byla přidána podpora pro omezení "Typ" dílce - zrcadlení není podporováno (plánováno pro další iteraci)
- V IDEA 23.1.1 byla přidána podpora pro omezení "Typ" desky - záporná deska je exportována do IFC a musí být vypnuta v IFC prohlížeči (plánováno pro další iteraci)
Vylepšené polohování šroubů při exportu
Vylepšený export kruhových spojovacích desek s nerovnoměrným síťováním do IFC
- Kruhové desky jsou správně exportovány do IFC
Validovaná syntaxe a schéma IFC 2x3 pomocí validačního nástroje BuildingSmart
- https://validate.buildingsmart.org/ (poznámka: odkazovací pravidla nejsou záměrně splněna - odkazování svarů na více hran)
Tyče lze exportovat do IFC z IDEA Statica
- Tyče jsou podporovány pro export IFC
Vylepšené polohování svarů
- Svary jsou umístěny na pravých okrajích podle modelu přípoje
Známá omezení
IFC export z aplikace IDEA StatiCa Connection a Viewer je optimalizován pro export 3D geometrie s parametry materiálů a průřezů obsažených objektů.
Některé softwary podporují import IFC objektů a mohou dokonce převádět IFC objekty na nativní designové objekty. Chceme tuto příležitost co nejvíce podpořit, ale nemůžeme ji optimalizovat pro všechny.
Zde můžete vidět stav optimalizace pro následující software:
Tekla Structures 2022, 2023
- IDEA IFC model lze importovat
- Položky lze převést na nativní objekty "jako položka"
Autodesk Revit 2023, 2024
- IDEA IFC model lze importovat jako propojený projekt
Advance Steel 2023, 2024
- IDEA IFC nelze importovat do aplikace Advance Steel (geometrie reprezentace hranic není v aplikaci Advance Steel podporována)
IFC verze
IFC 2x3 jako koordinační pohled je exportován. (žádná možnost nastavení)
Nosníky a desky
Nosníky a desky se exportují jako smíšená geometrie, takže se nechovají jako kótovací objekt. (Omezení dovozu Advance Steel)
Otvory pro šrouby
Otvory pro šrouby se exportují, ale ne všechny prohlížeče a nástroje je podporují.
Vlastnosti
Exportované vlastnosti jsou pouze jednotky SI.
