Robot Structural Analysis BIM propojení pro návrh a posouzení ocelového prvku (EN)

V tomto návodu se dozvíte, jak používat BIM propojení mezi Robot Structural Analysis a IDEA StatiCa Member k modelování, návrhu a posouzení ocelových prvků se ztrátou stability.

Jak aktivovat propojení

IDEA StatiCa se automaticky integruje do FEM/BIM softwaru během svojí instalace. Stav BIM propojení s jednotlivým software můžete spravovat v aplikaci Aktivace BIM propojení.

Vezměte prosím na vědomí, že některé FEM programy vyžadují další kroky, aby se plně aktivovalo jejich BIM propojení s IDEA StatiCa.

Otevřete IDEA StatiCa, přejděte na kartu BIM a otevřete instalační program BIM propojení (Activate your BIM link...).

aktivace

Může se zobrazit oznámení "Chcete této aplikaci povolit provádět změny ve vašem zařízení?". Pokud ano, potvrďte jej tlačítkem Ano.

Nainstaluje se BIM propojení pro vybraný software (pokud byl nalezen). Na obrazovce se také zobrazí informace o stavu jiných BIM propojení, které již mohly být nainstalovány.

aktivace

Jak používat propojení

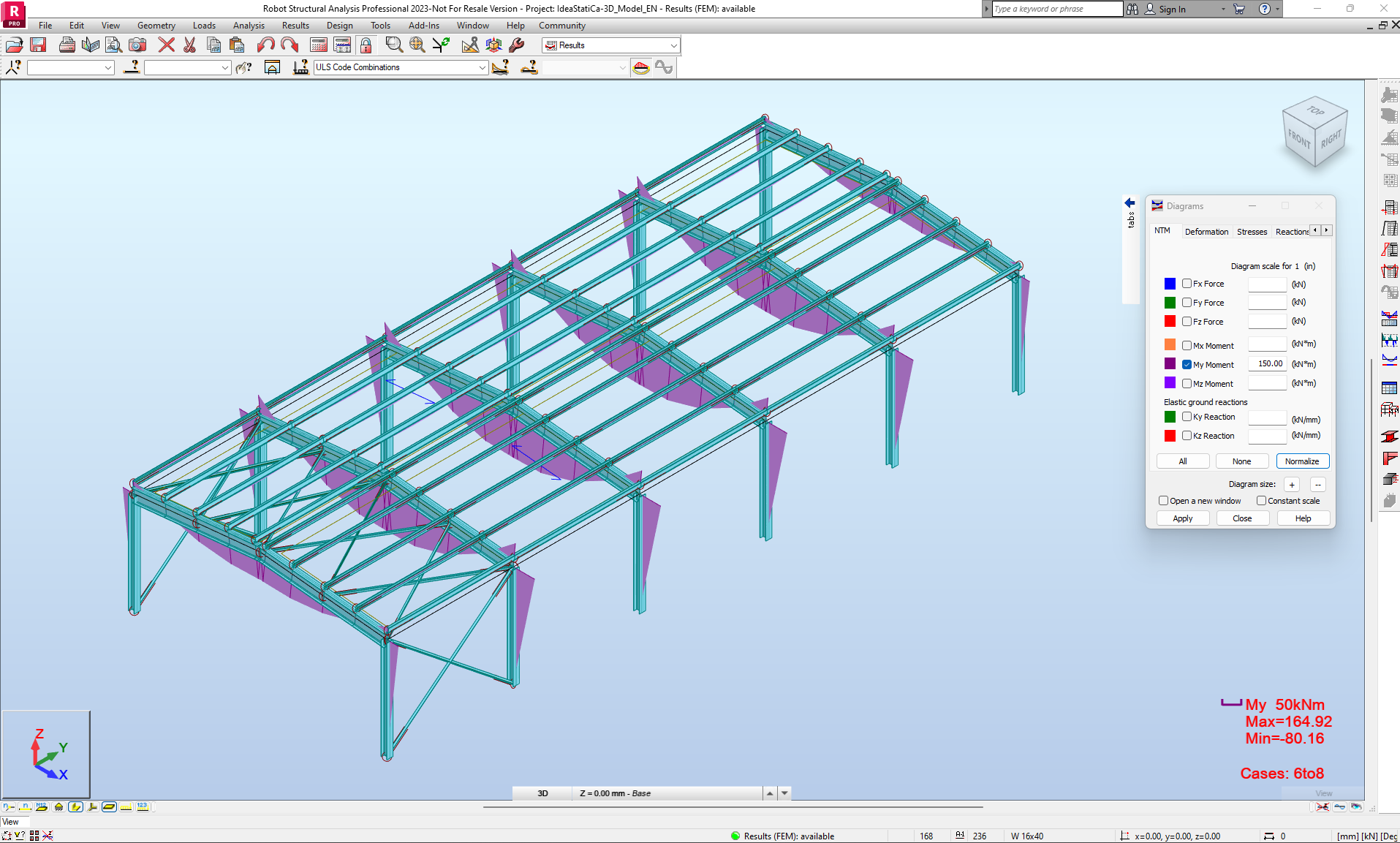

Stáhněte a otevřete si přiložený projekt, a spusťte výpočet, abyste získali vnitřní síly na konstrukci.

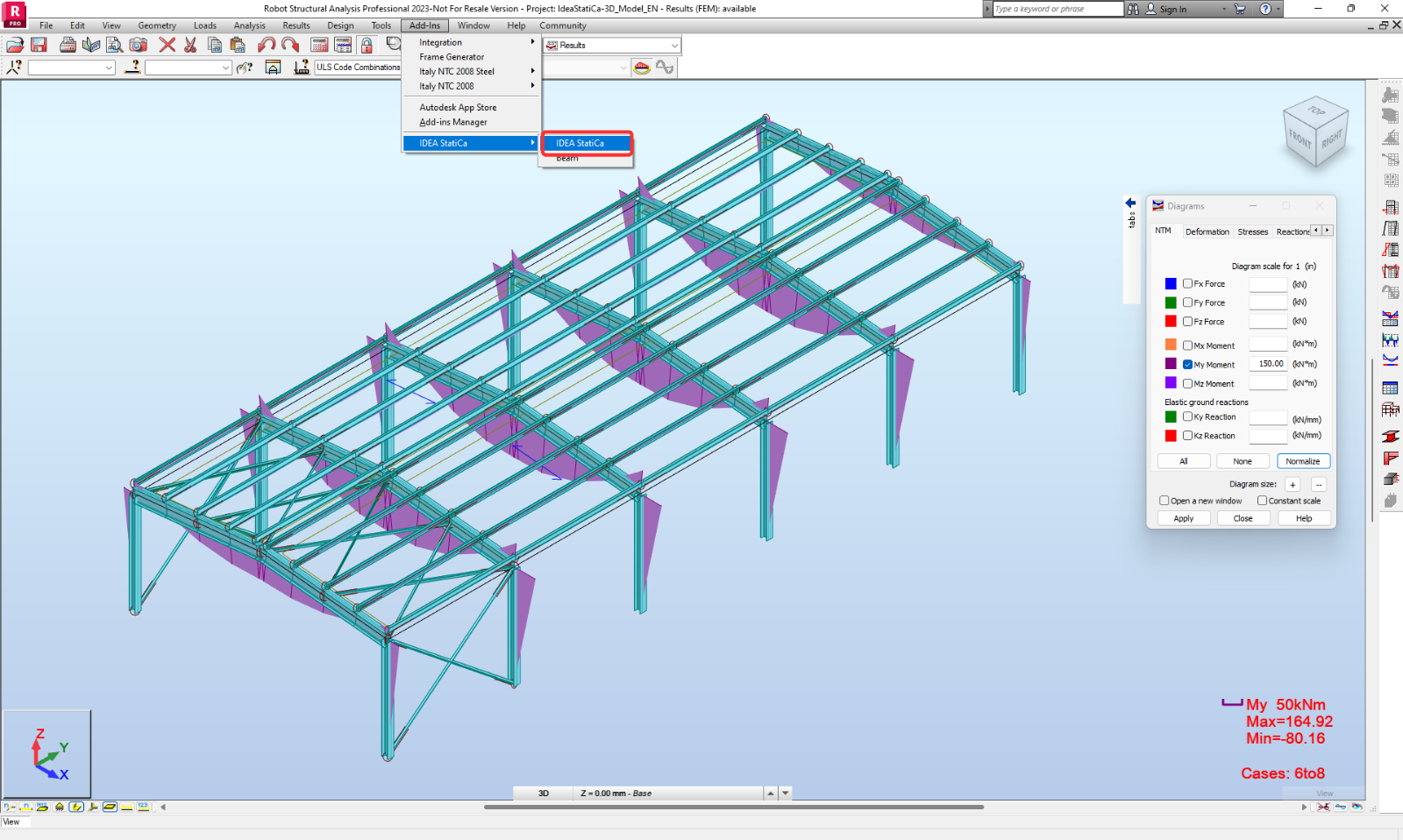

Pro spuštění Checkbotu, použijte tlačítko Přídavné moduly. A najděte ikonu IDEA StatiCa.

Po spuštění aplikace Checkbot vyberte Nový s typem projektu Ocel a normou EN. Poté vyberte Vytvořit projekt.

Import

Nový projekt Checkbot je připraven k importu spojů a prutů z Robot Structural Analysis.

V aplikaci Robot Structural Analysis vyberte jeden z vnitřních prutů, jak je znázorněno na následujícím obrázku.

Geometrie

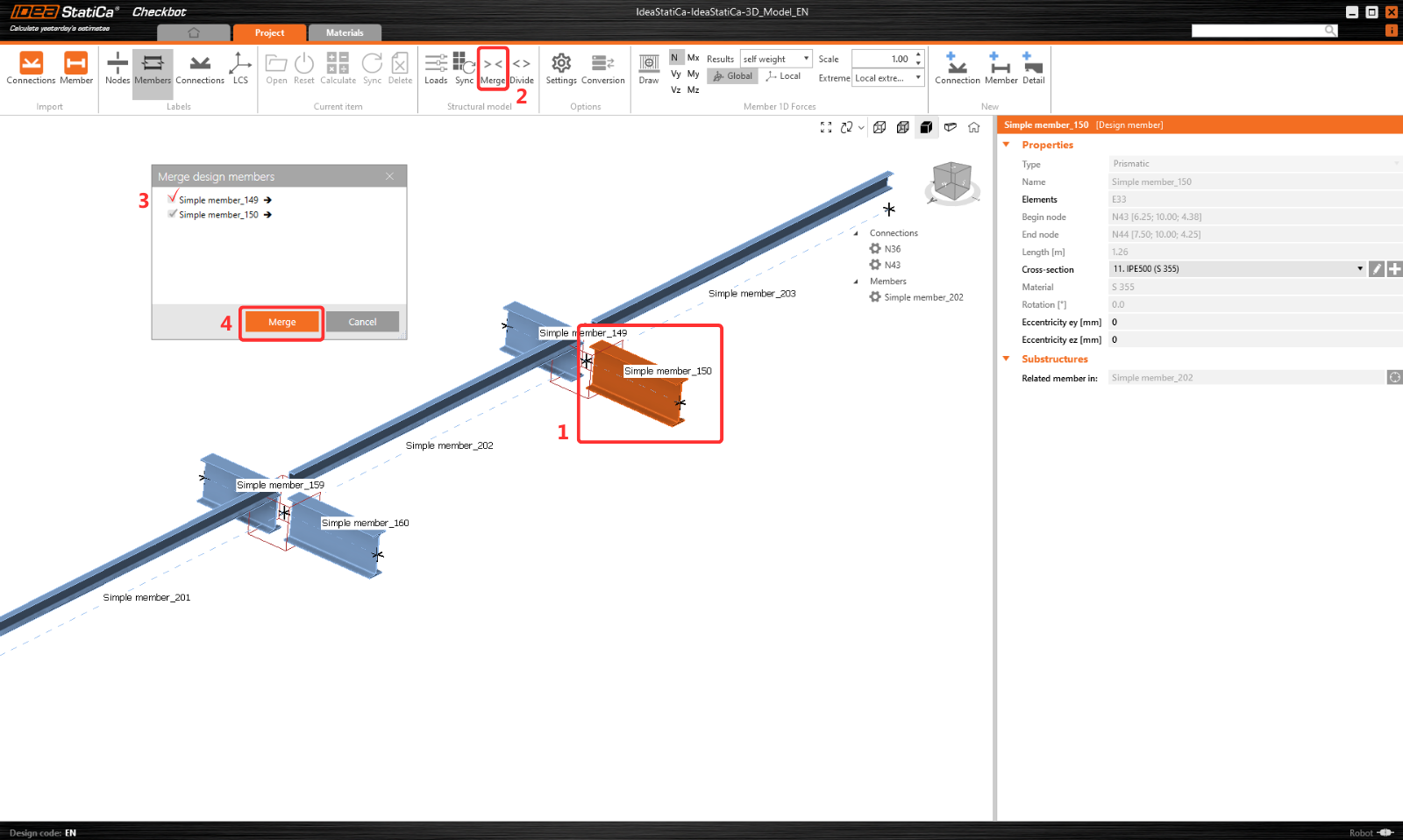

V Checkbotu můžete sloučit oddělené prvky do jednoho průběžného. Oba podpůrné nosníky sloučíme jako průběžný prvek. Vyberte prvek 150 a klikněte na příkaz Sloučit.

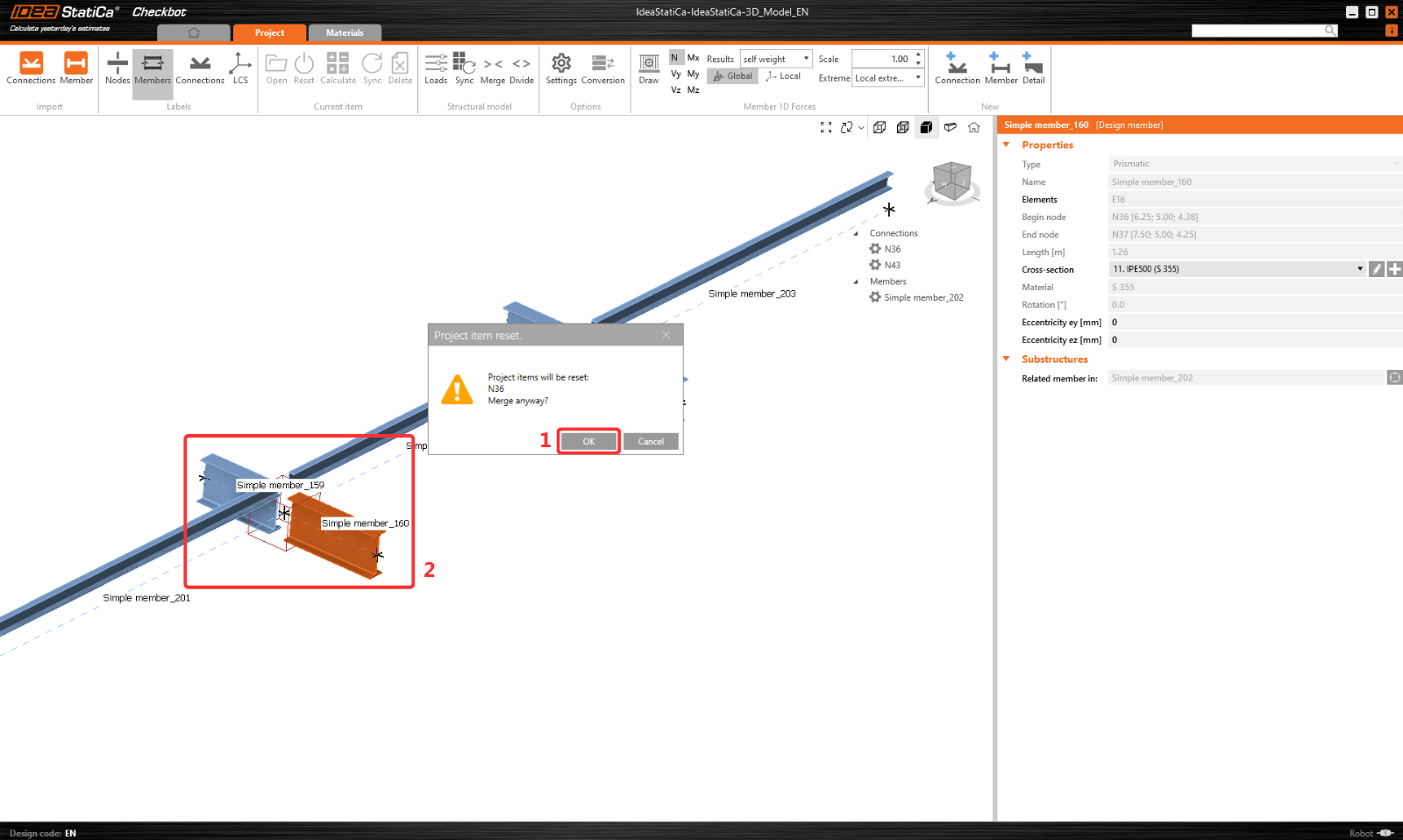

Stejnou operaci sloučení jako předchozí provedeme pro prvek 160.

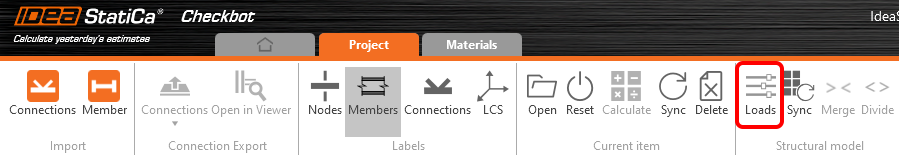

Které zatěžovací stavy a kombinace budou použity pro analýzu, můžeme ovlivnit v aplikaci Checkbot kliknutím na Zatížení a úpravou ve sloupci Třídy výsledků pro posouzení.

Poznámka: Ve výchozím nastavení je zapnutá funkce Vyhodnocení kritických účinků, která odfiltruje nevýznamné zatěžovací stavy a kombinace, aby se urychlil výpočet. Můžete ji vypnout a do výpočtu budou zahrnuty všechny kombinace. Položky můžete odstranit nebo přidat kliknutím pravého tlačítka myši nebo přetažením mezi sloupci.

Podrobněji o algoritmu tehle funkce si můžete přečíst zde

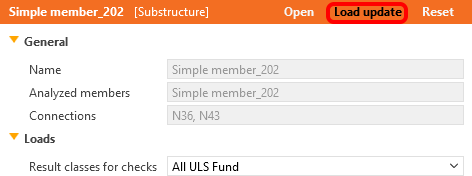

Pro provedení změn je také třeba kliknout na tlačítko Načíst aktualizaci.

Návrh přípoje

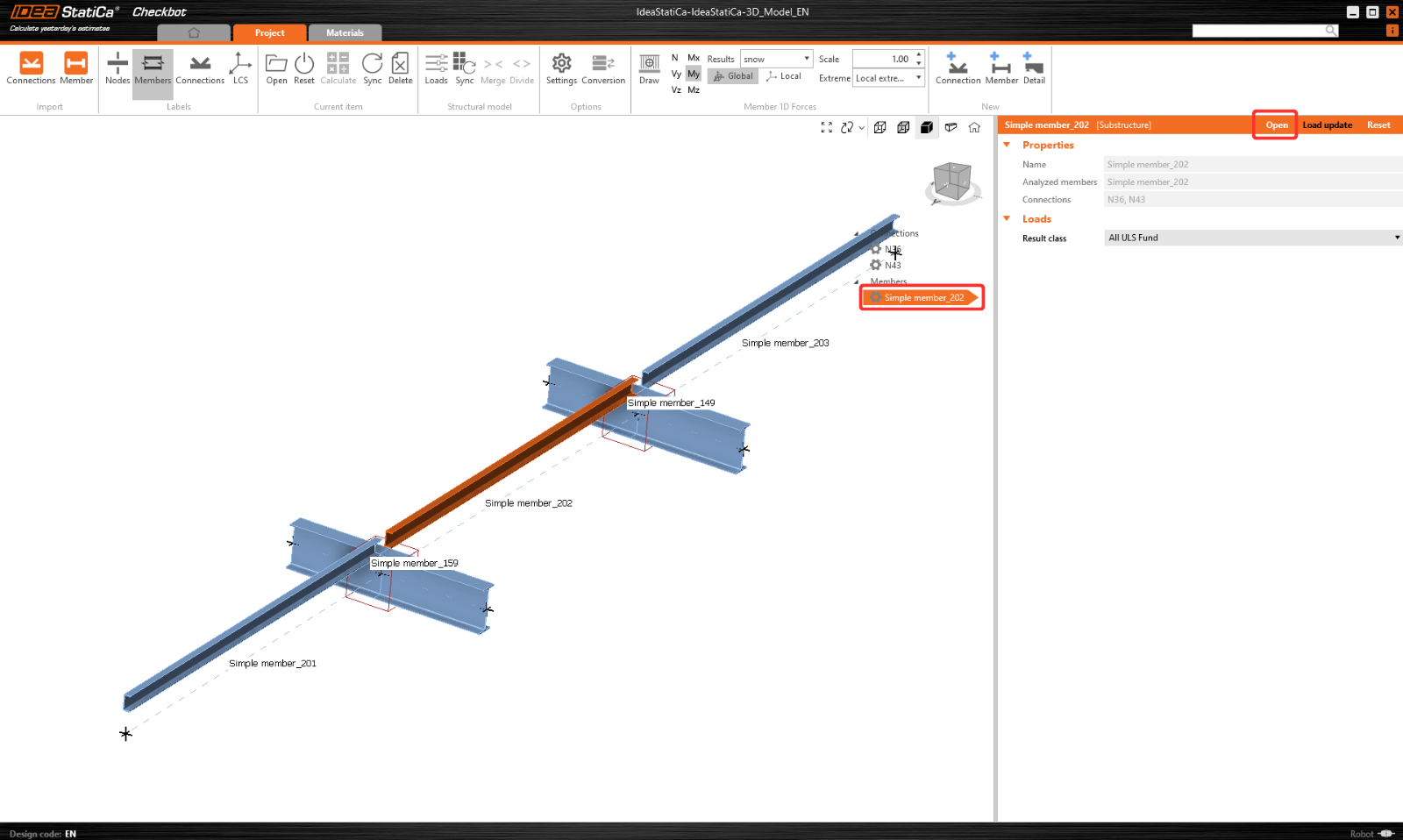

Nyní vyberte prut 202 a kliknutím na tlačítko Otevřít začněte návrh přípoje.

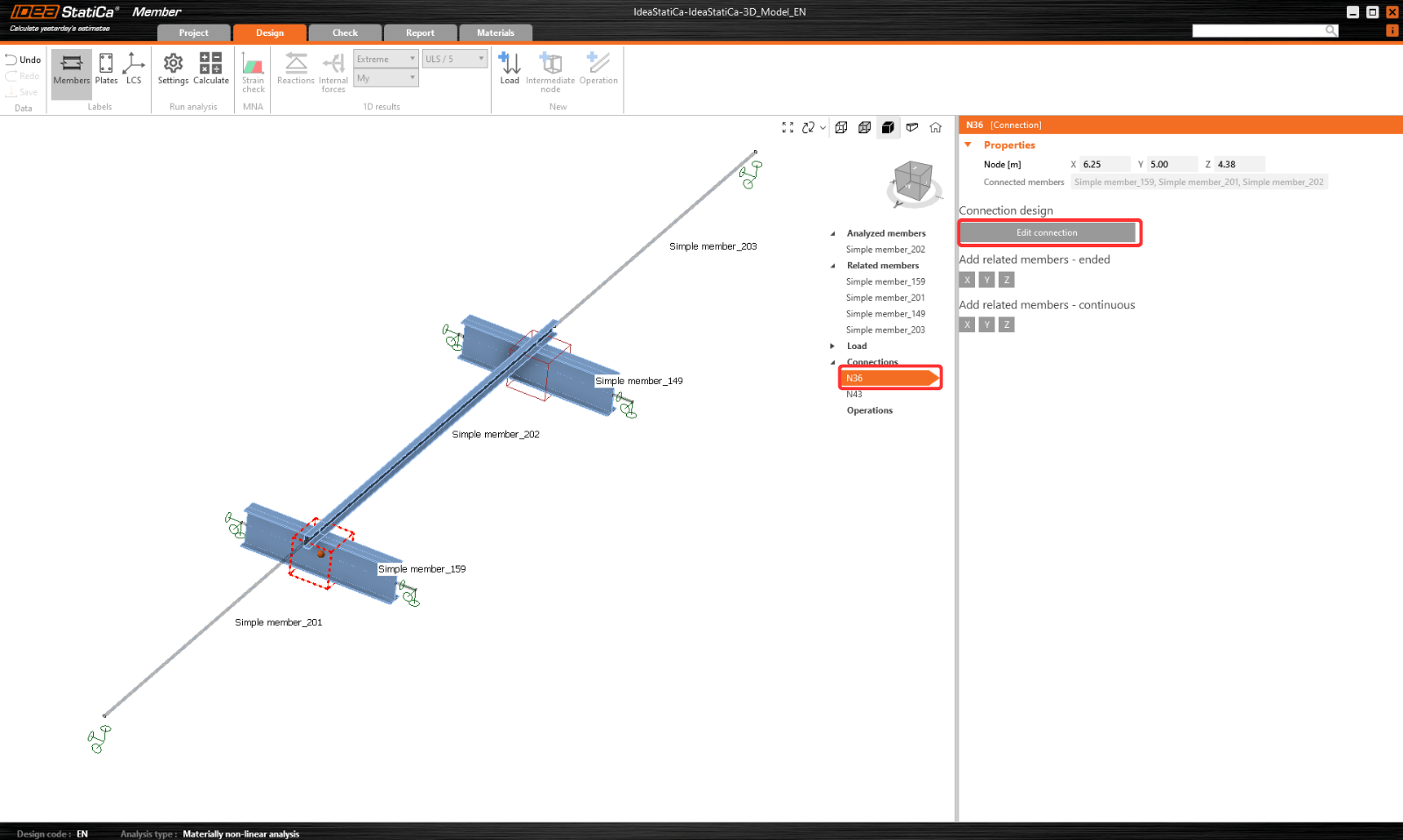

Nejprve navrhněte přípoj N36. Vyberte jej a kliknutím na tlačítko Editace přípoje otevřete aplikaci Connection.

Klikněte na Operace a vyberte možnost Deska-deska. Nastavte hodnoty podle obrázku. Poté klikněte na tlačítko Editor.

Klikněte na Rozložit a odstraňte šrouby 1 a 3.

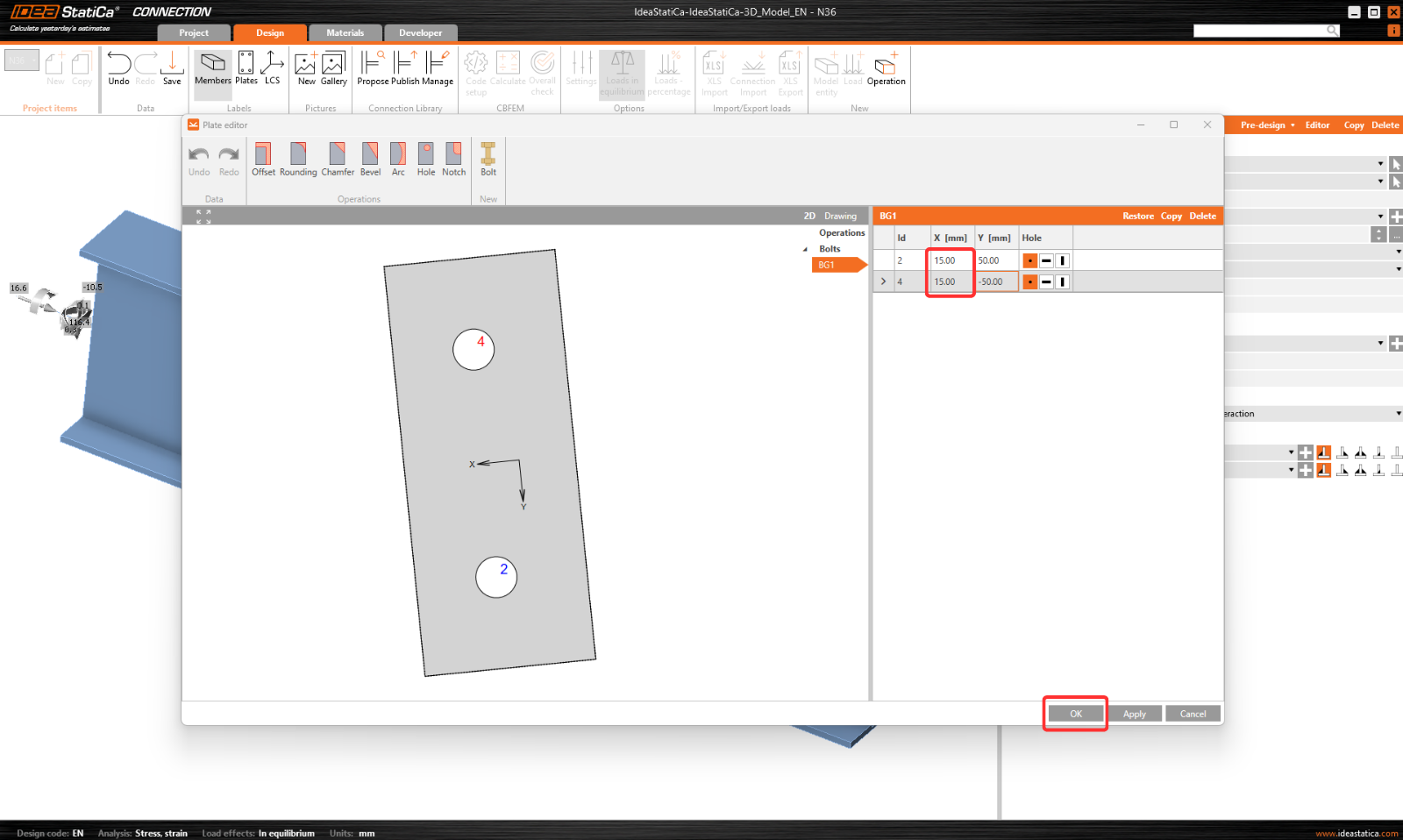

A nastavte souřadnice pro šrouby 2 a 4 podle obrázku. Změny potvrďte kliknutím na tlačítko OK.

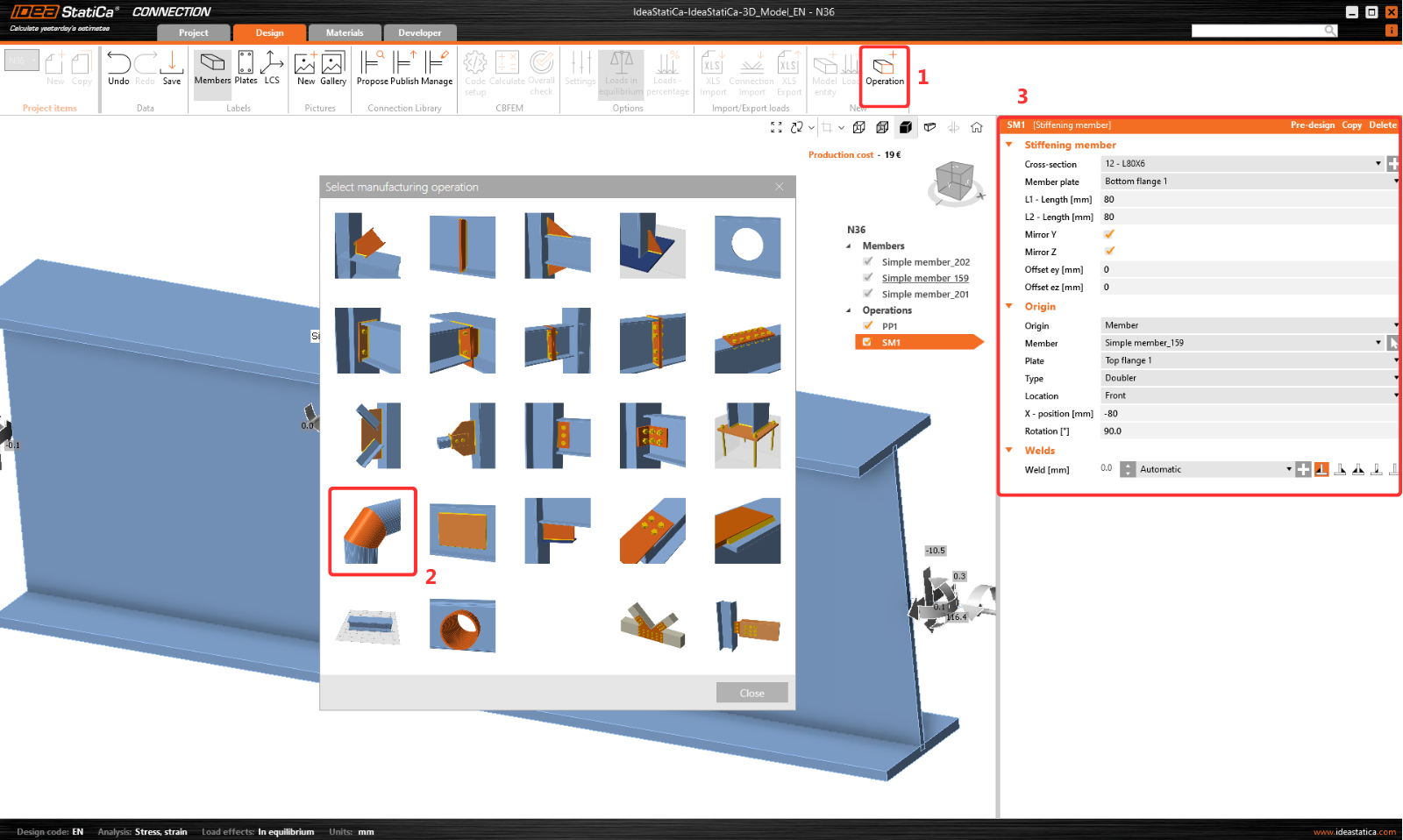

Další operací je Výztužný prvek, nastavíme profil L80x6 s následujícími hodnotami.

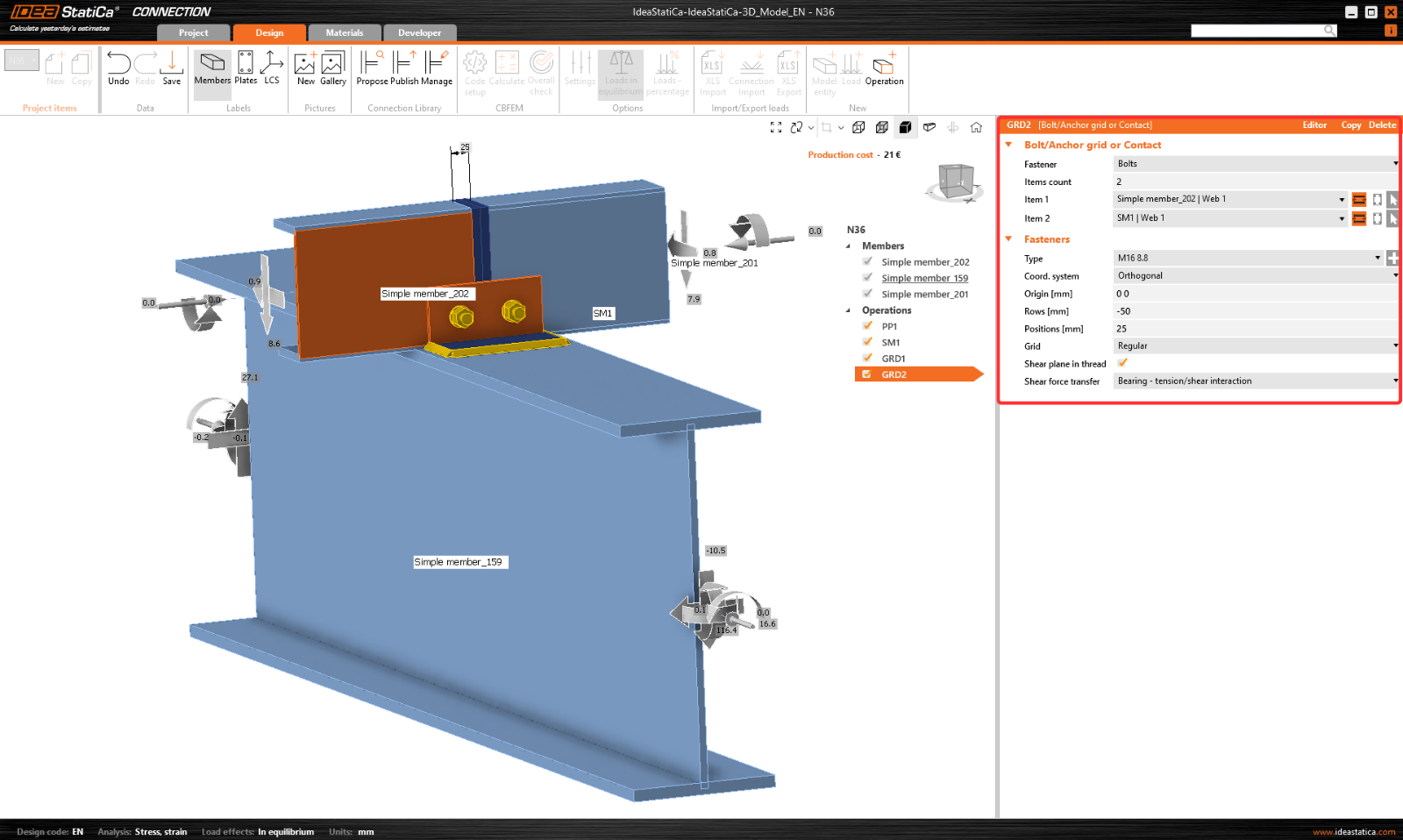

Přidáme operaci Skupina šroubu nebo kontakt a upravíme nastavení.

Tuto operaci zkopírujeme a změníme vybrané hodnoty.

Nyní přidáme ke styčníku výztužný plech.

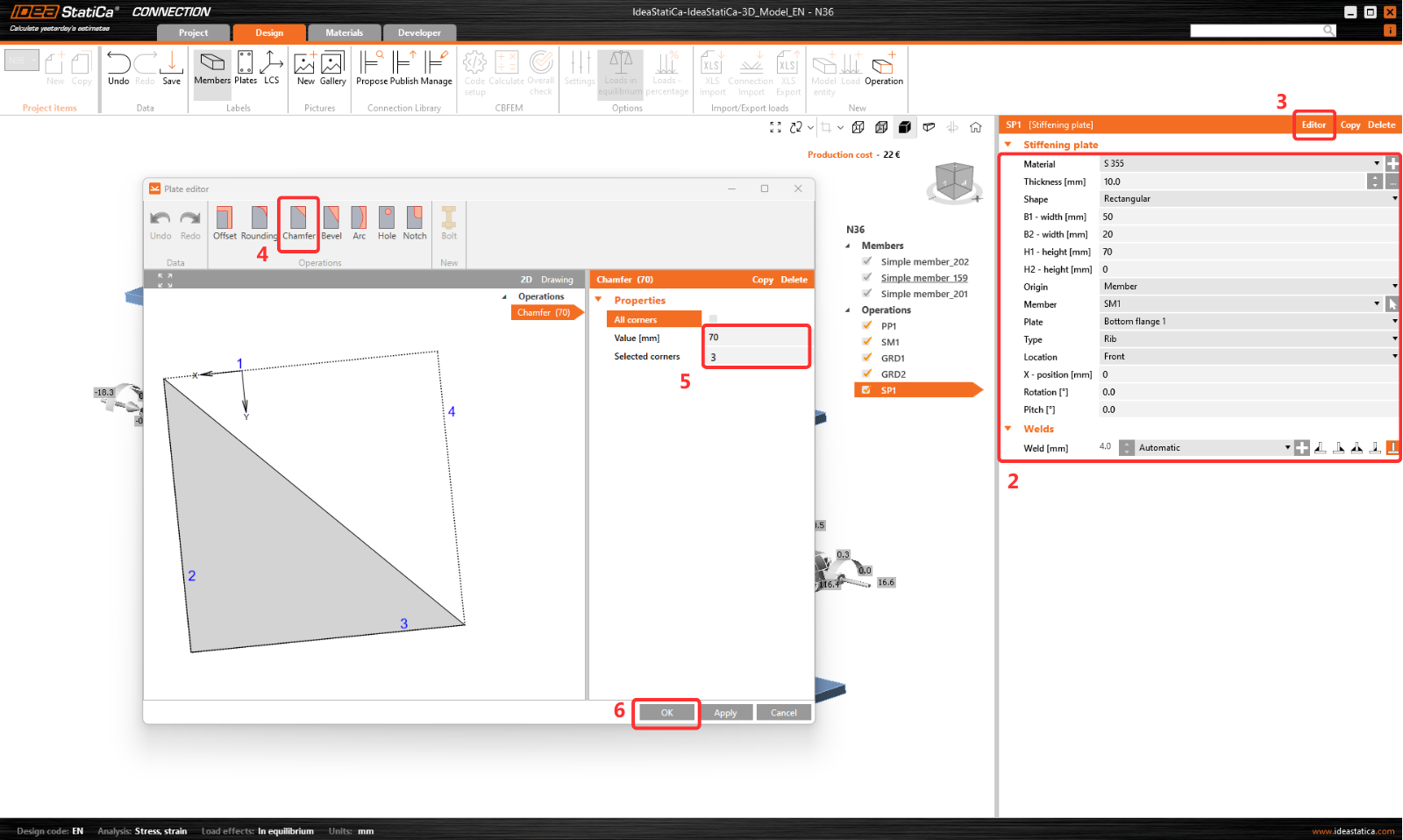

A upravíme jeho tvar v Editoru plechu. Zde přidejte operaci Sražení, abyste plech dotvarovali.

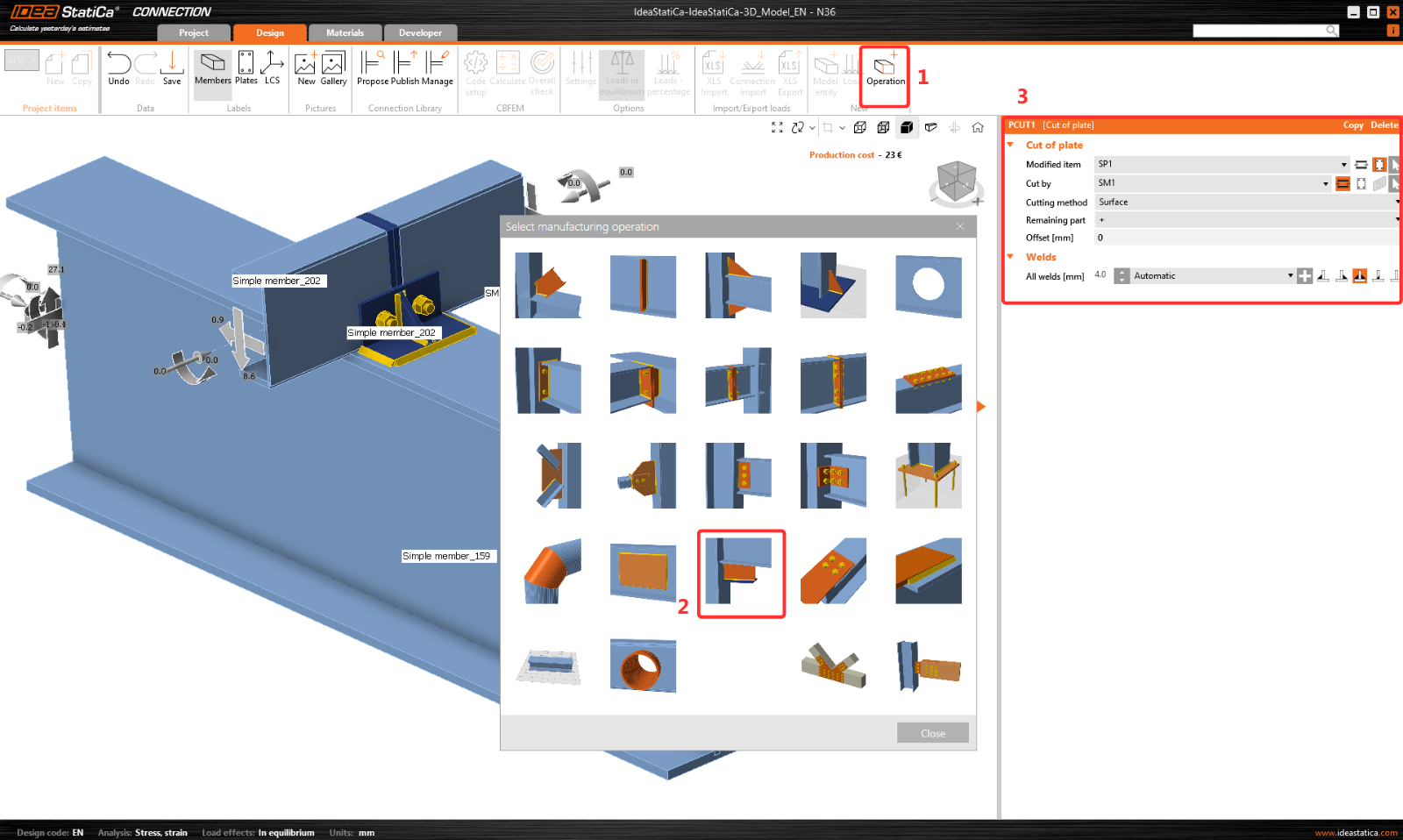

Poslední operací je Ořez plechu.

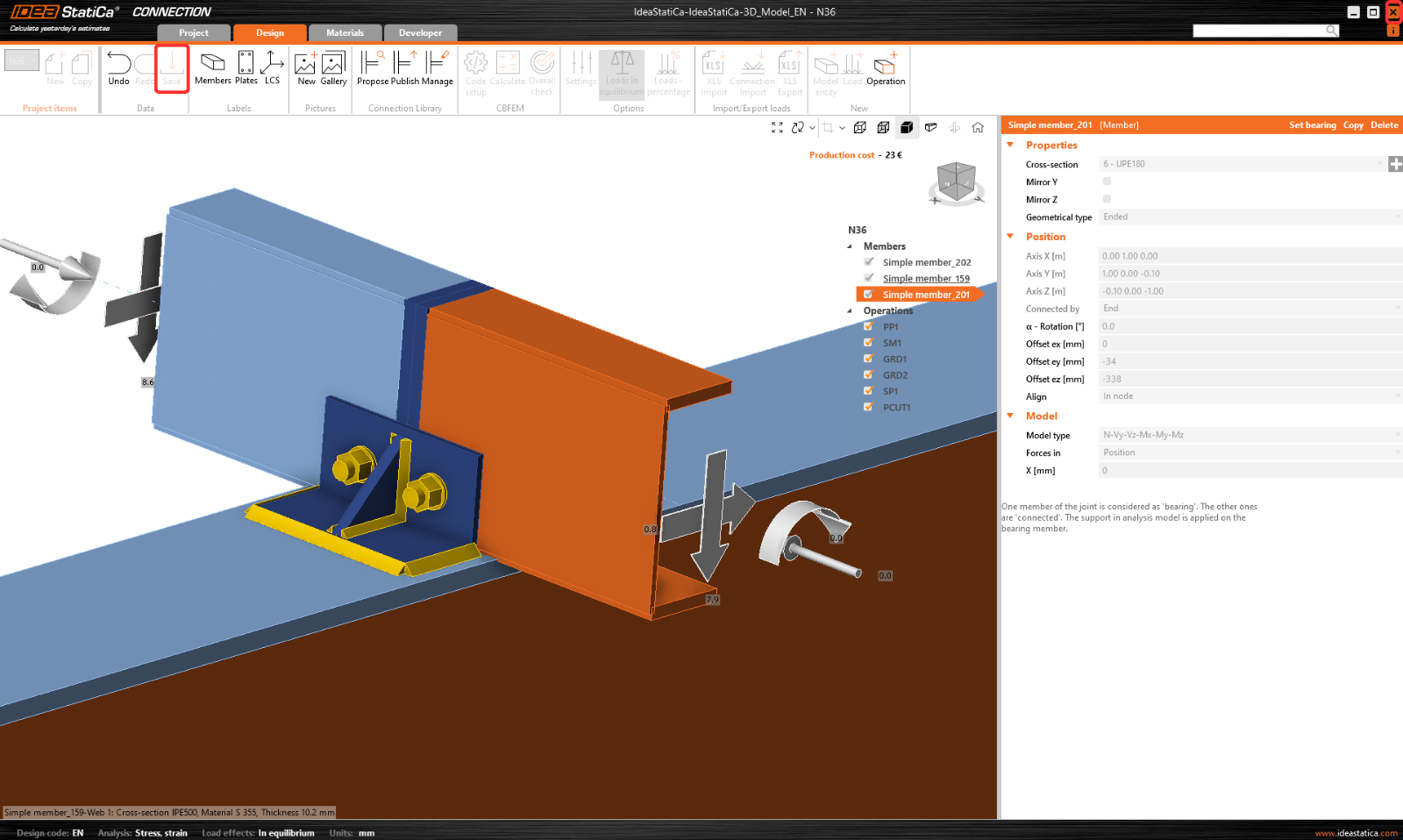

Nyní klikněte na tlačítko Uložit a zavřete modul Connection.

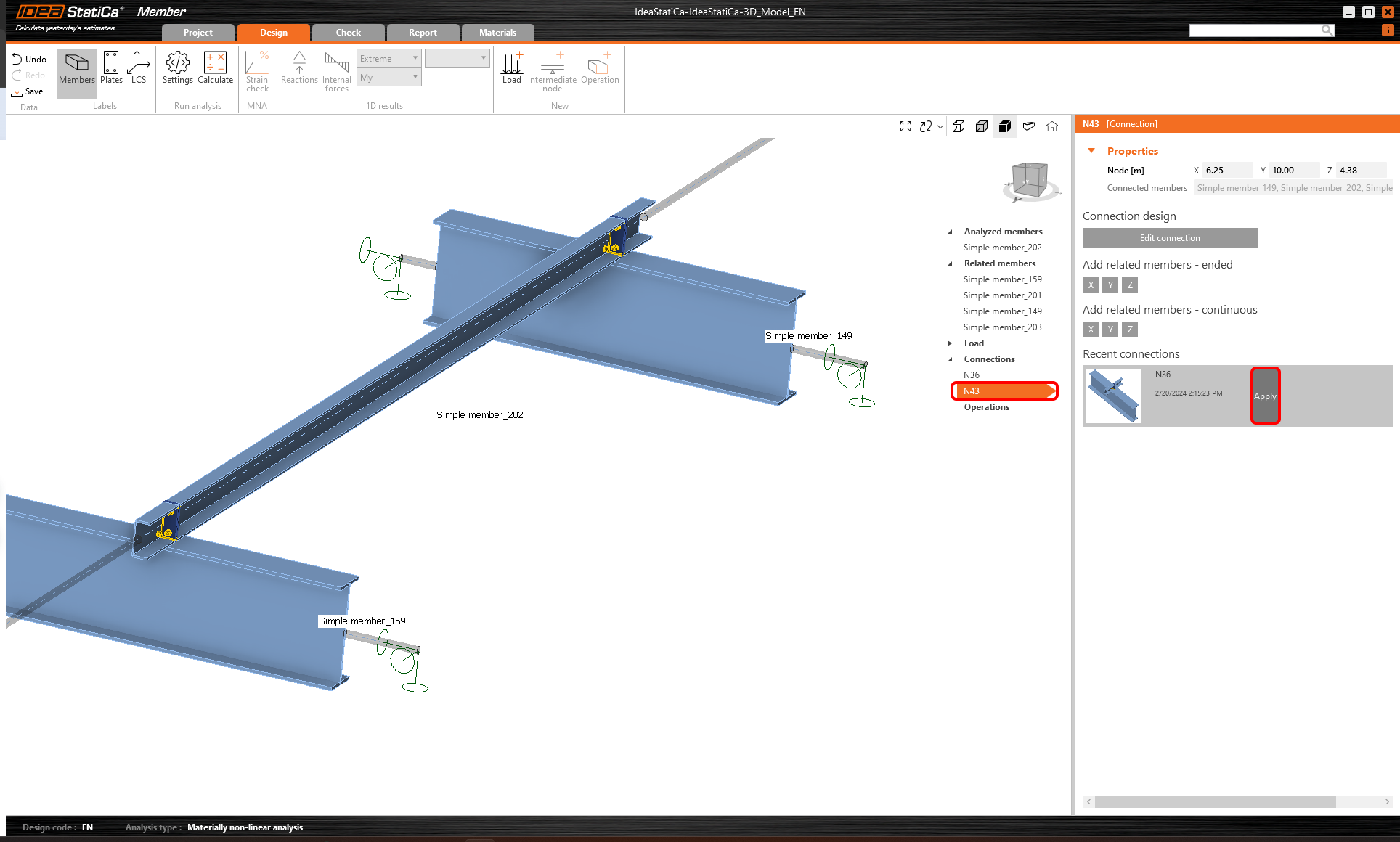

Protože máme v obou spojích podobný přípoj, můžeme hotovou konstrukci zkopírovat do uzlu N43 kliknutím na tlačítko Použít.

Protože jsou na analyzované vaznici střešní panely, které ji stabilizují, přidejte operaci Stabilizaci proti klopení pro její simulaci a nastavte parametry.

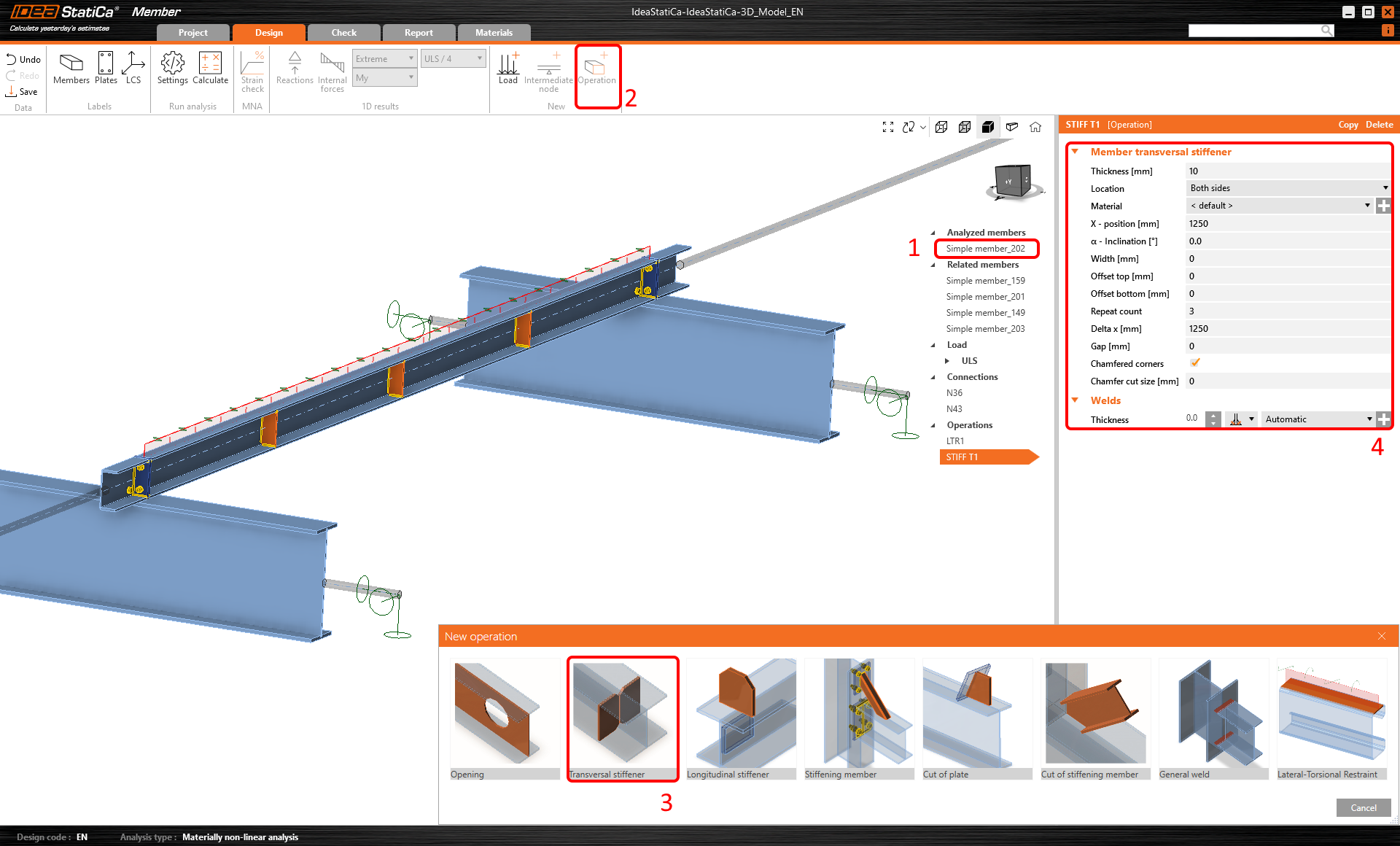

Poté přidáme operaci Příčné výztuhy.

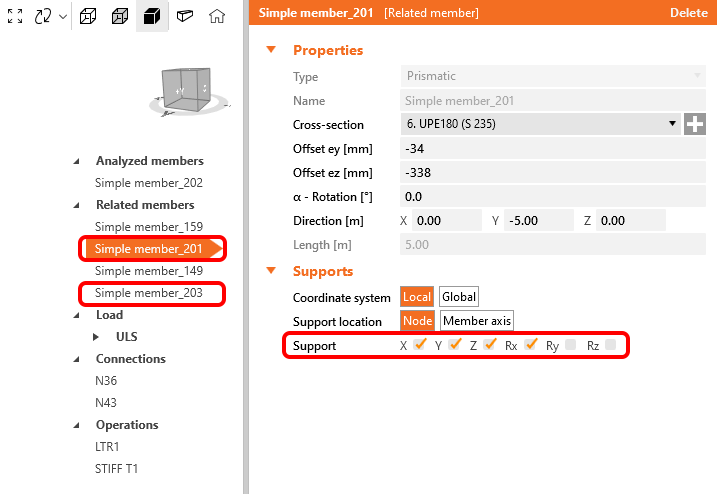

Pro správné statické chování nastavte podpory vaznic 201 a 203 na X, Y, Z a Rx

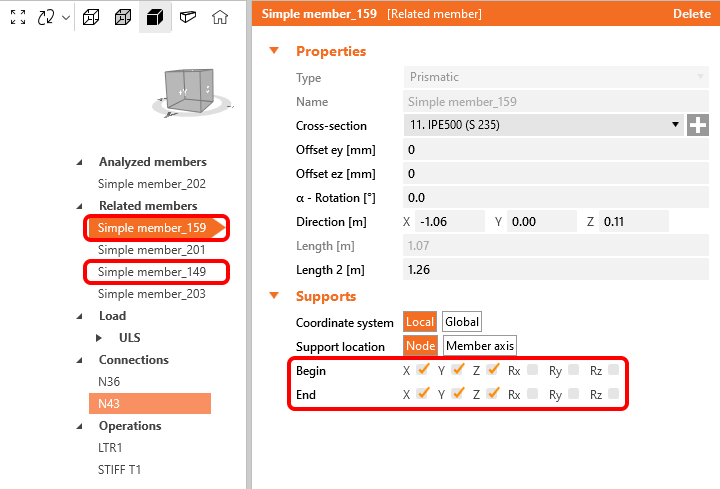

Stejně tak u nosných prutů 149 a 159 nastavte podpory na X, Y, Z.

Posouzení

Nyní je model prvku připraven k analýze.

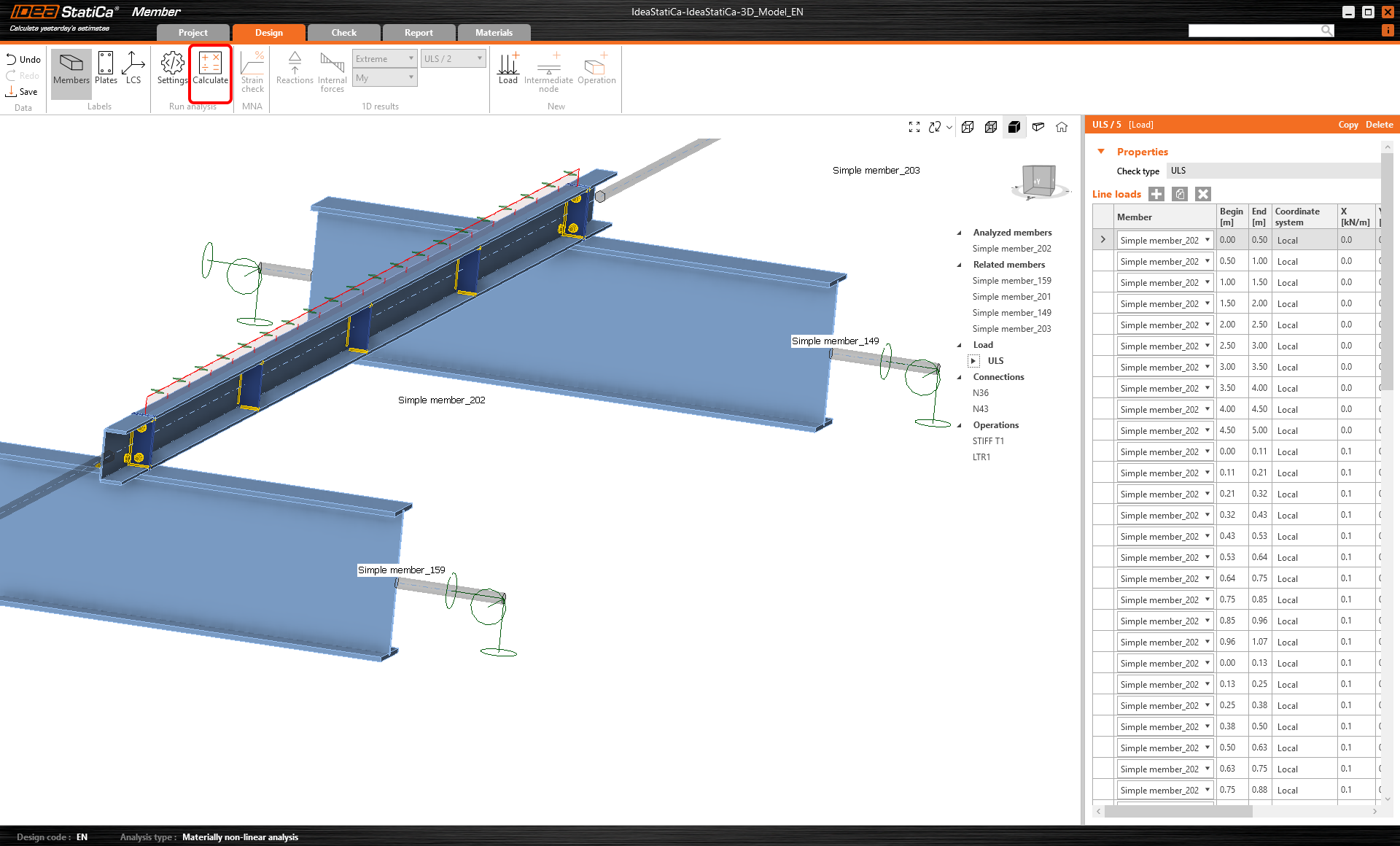

Spustíme analýzu MNA (materiálově nelineární) pomocí tlačítka Vypočítat.

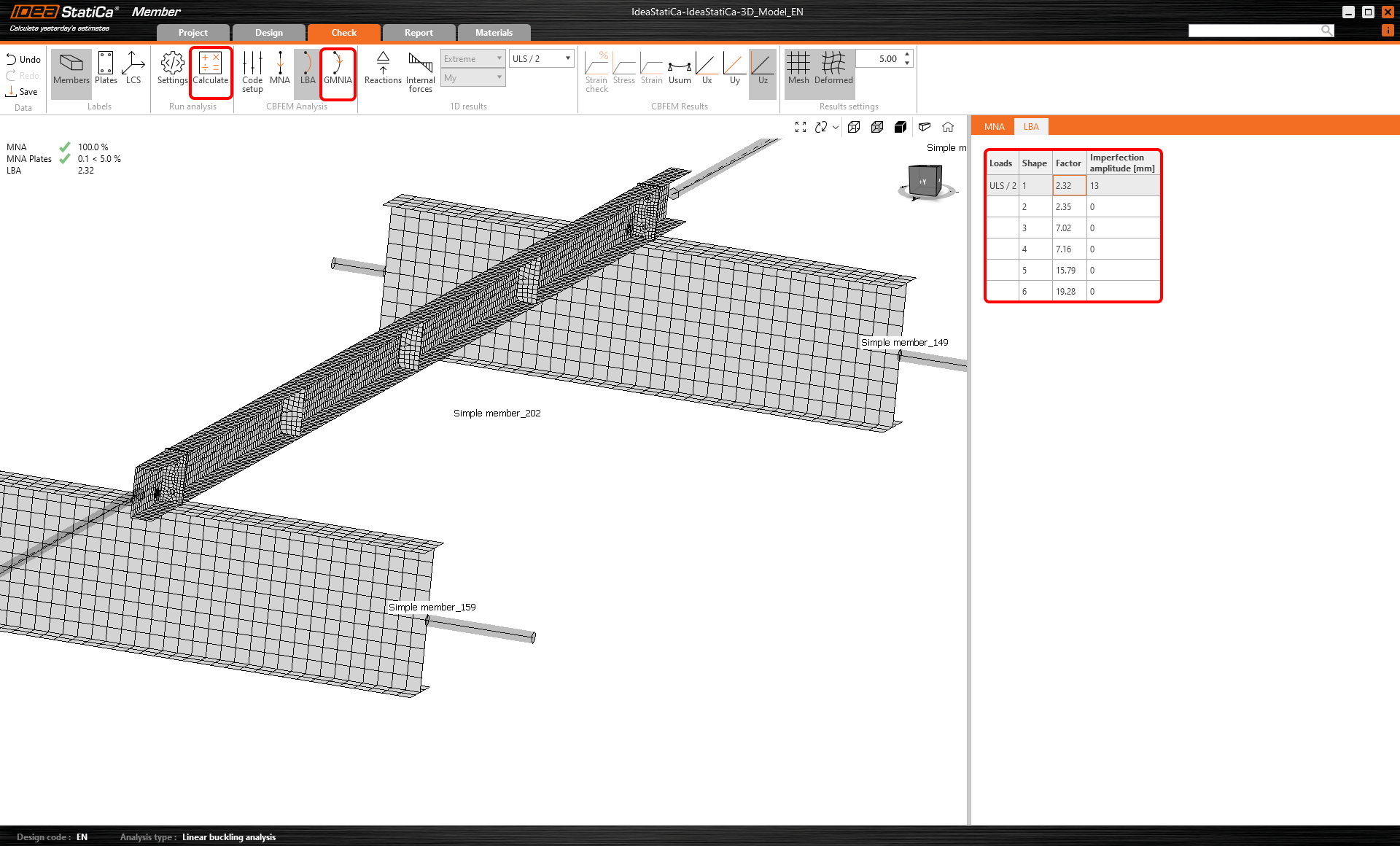

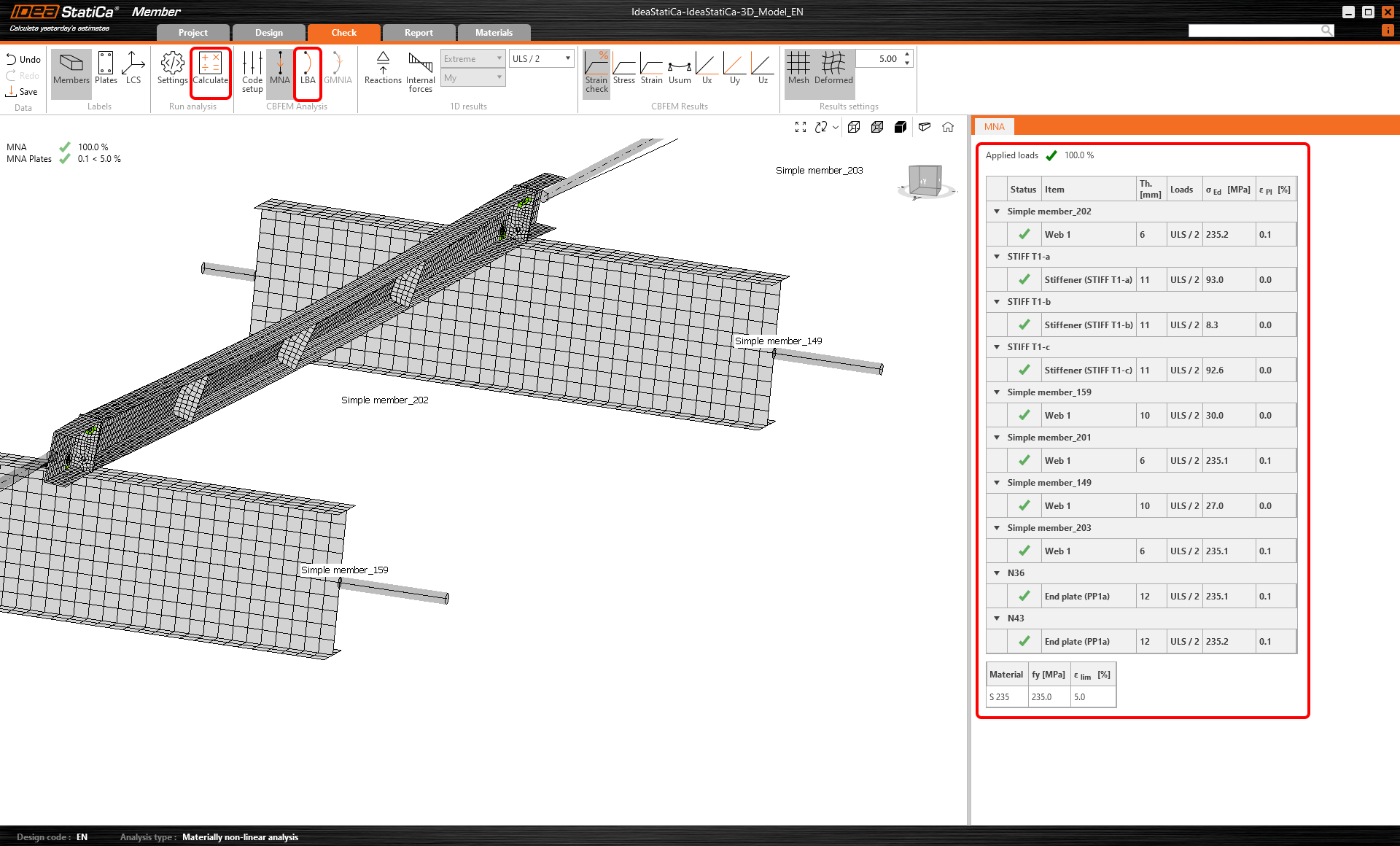

Druhou analýzou je LBA (analýza boulení), při níž získáme kritický součinitel menší než 15. Tento výsledek ukazuje nutnost výpočtu GMNIA (geometricky a materiálově nelineární analýzy).

Před spuštěním analýzy GMNIA vyplňte hodnotu amplitudy imperfekce. Protože se zde zkoumá klopení a vybočení, lze použít součinitel k0 = 0,5. Pro první tvar klopení vypočítáme imperfekci jako 0,5x5000/200 = 12,5 mm.

Přečtěte si více informací k tématu:

Po dokončení analýzy si můžete prohlédnout posudky včetně účinku imperfekcí.

Protokol

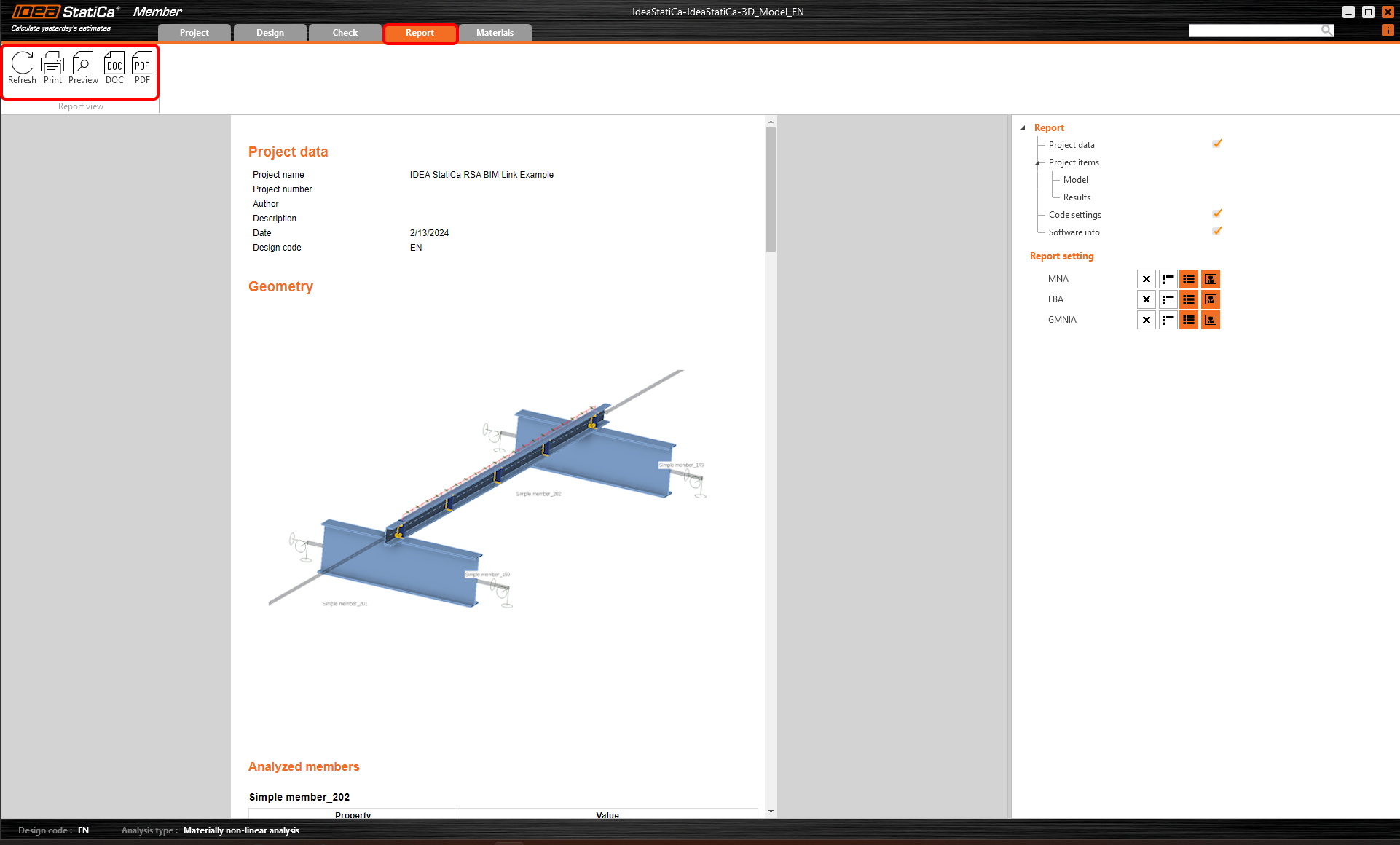

Nakonec přejděte na kartu Protokol. Můžete zvolit požadovaný rozsah protokolu, editovat jeho obsah a následně ho vytisknout nebo uložit v editovatelném formátu .doc.

Synchronize prvku

Někdy dojde ke změnám v modelu FEA/BIM, například se změní velikost průřezu prutu nebo zatížení. Tyto změny lze synchronizovat mezi Checkbotem a modelem FEA/BIM.

Existují dvě možné alternativy:

  • Synchronizovat aktuální prvek (pokud je vybrán jeden nebo více prvku).
  • Synchronizovat celý importovaný model konstrukce
synchronizace

Chcete-li tuto funkci použit, můžete v BIM aplikaci změnit velikost nebo tvar průřezu prutu nebo změnit zatěžovací účinky či kombinaci atd. Změňte ve vybraném sloupu průřez na větší.

V Checkbotu vyberte změněné pruty (může jich být více) a na panelu Aktuální položka vyberte možnost Synchronizovat.

Projekt v Checkbotu se aktualizuje, návrh prutů (a spojů) zůstane zachován, ale výsledky budou znehodnoceny. Vidíte, že sloup je nyní aktualizován - odpovídá změně v modelu FEA.

Stačí znovu normově posoudit zvýrazněný prut výběrem možnosti Vypočítat na panelu Aktuální položka.  Nezapomeňte, že větší změny v modelu mohou vyžadovat další validační kroky s dotčenými pruty (jak je uvedeno výše).

výpočet

Pokud pruty nedávají požadované výsledky, můžete je znovu otevřít a optimalizovat návrh (tj. zesílit, pokud nevyhovějí, nebo zeslabit, pokud je využití příliš nízké).


Úspěšně jste přenesli a posoudili prvek z Robot Structural Analysis do IDEA StatiCa Member pomocí aplikace Checkbot.

Přečtěte si více o známých omezeních Robot Structural Analysis BIM propojení.
