Rámový roh s náběhy
Ocel
Connection
EN (Eurokód)
CBFEM
Návrh

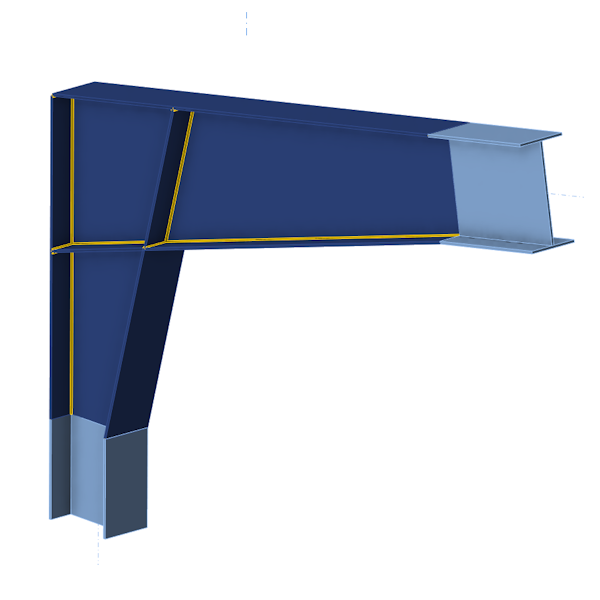

Momentový přípoj nosníku a sloupu ocelového rámového rohu. Svařované I profily s náběhy se často používají k optimalizaci spotřeby materiálu v návaznosti na průběh momentu v rámu. Svařovaný styčník je vytvořen z jednotlivých plechů, které formují nosníky s náběhy a jejich koncích jsou připojeny prismatické pruty, které do modelu vnáší zatížení. Model vytvořený v aplikaci IDEA StatiCa Connection.
