Porušení vytržením kužele betonu v souladu s ETAG 001 Příloha C

Nyní si vysvětlíme princip posouzení a určení požadovaných ploch.

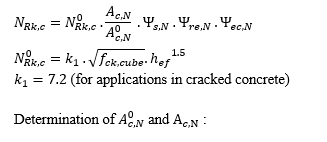

Porušení vytržením kužele betonu je posouzeno v souladu s ETAG 001 Příloha C.

kde:

Poznámka

The calculation of the areas A⁰c,N and A _c,N takes into account the geometry of the concrete foundation (edge distance).

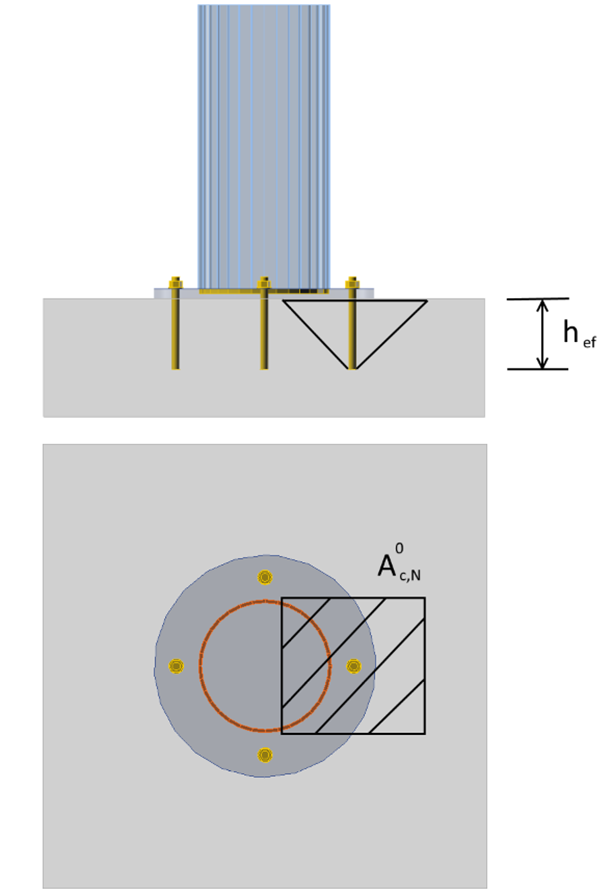

1. A⁰_c,N

A⁰_c,N = 9 . h_ef²

1. A_c,N

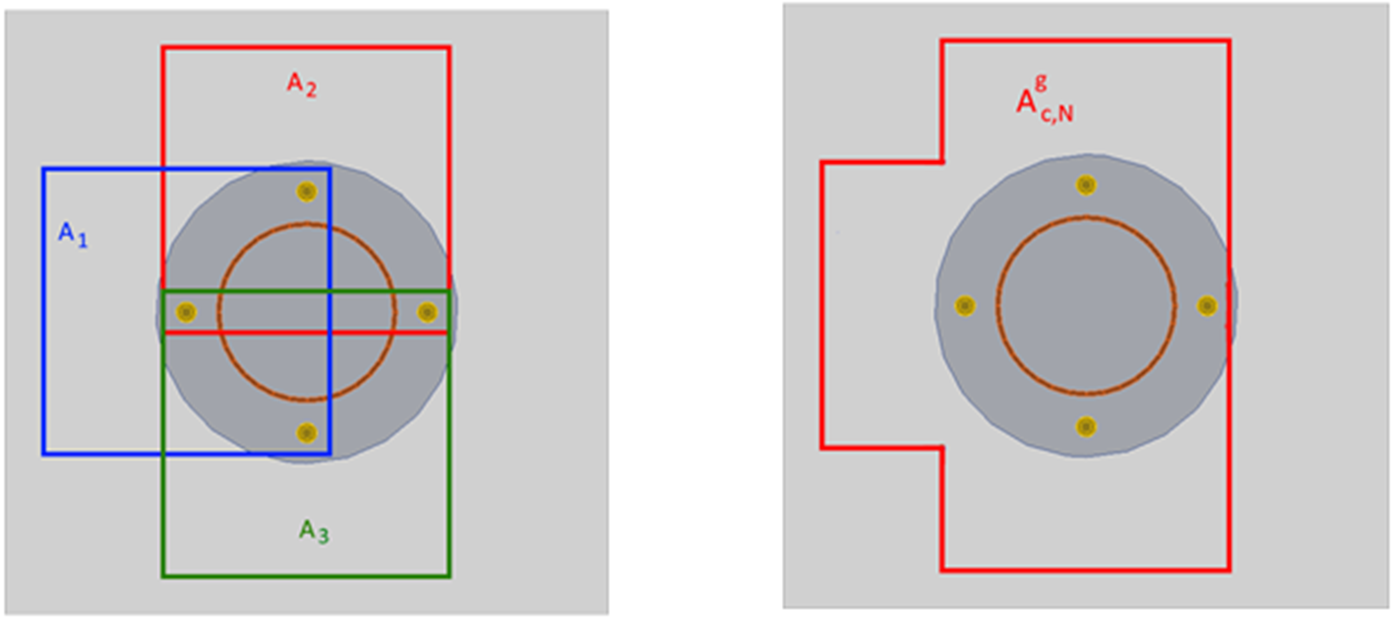

Je určena plocha pro každou taženou kotvu (viz. obrázek níže).

Následně je vytvořeno sjednocení jednotlivých ploch a spočten obsah výsledné plochy A^gc,N.

kde n = počet tažených kotev
