Návrh a posouzení železobetonové desky (EN)

Naučte se používat IDEA StatiCa RCS pro návrh a posouzení betonových desek na příkladu jednoduše podepřené ortogonální mostovky.

Hlavním cílem naší práce je stanovení vnitřních sil na deskostěně. Vnitřní síly na deskách a stěnách se podle Baumannovy metody převedou na návrhové vnitřní síly, které závisí na úhlu zadaném uživatelem. Tyto vnitřní síly se pak použijí jako vstup pro posouzení MSÚ a MSP.

Globální model a vnitřní síly

Mostovka bude posouzena v polovině rozpětí jednoduše podepřené ortogonální mostovky při rovnoměrném zatížení. Momenty v lokálním směru desky jsou spočteny a budou použity pro nadcházející postup výpočtu.

Nový projekt

Spustíme IDEA StatiCa, přejdeme na záložku Beton a vybereme aplikaci RCS. Vytvořte nový projekt kliknutím na Vytvořit nový projekt. V dalším dialogu ponechte výchozí obecné nastavení Eurokódu a vyberte 2D řez a typ dílce deska.

Průřez

Návrh vyžaduje použití deskového elementu 1 x 1 m o Tloušťce 700 mm a betonu třídy C35/45. Jedná se o jednoduché zadání geometrie a vlastností materiálu.

Dimenzační dílec

Třída prostředí průřezu určuje jeho vyhodnocení na maximální šířku trhlin a konstrukčních zásad. Změňte třídu Chloridy na XD3.

Vnitřní síly

Vložte vnitřní síly Základy MSÚ, Charakteristické a Kvazistálé kombinace. Přepněte kontrolu směru pro Charakteristickou a Kvazi-kombinaci na Uživatelsky definovaný a nastavte úhel na 0 (viz důležité upozornění na konci tutoriálu).

Kontrolovaný směr

Přečtěte si teoretické základy o kontrolovaném směru. Pro správný posudek 2D prvku je třeba určit směr posudku. Směr posudku lze zadat pro každý typ kombinace zvlášť následujícím způsobem:

  • Uživatelsky definovaný směr – uživatel definuje směr posudku jako úhel vzhledem k ose x v rovině 2D prvku. Tato možnost je nastavena jako výchozí pro typ kombinace MSÚ a předdefinovaná hodnota úhlu je 0 stupňů.

Výztuž

Šablona vám pomůže rychle navrhnout ortogonální výztuž se sponami.

Konečné schéma výztuže by mělo vypadat takto:

Řízení výpočtu

Aby bylo zajištěno, že budou provedeny všechny potřebné posudky, Vyberte všechny požadované Posudky.

Výsledky

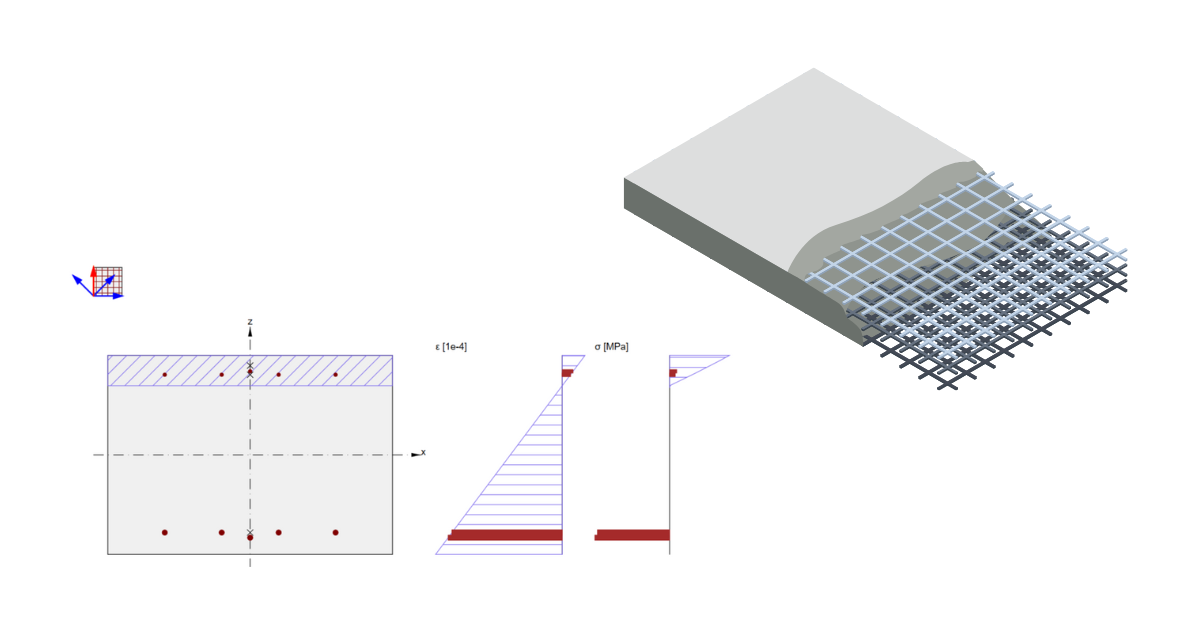

Baumannova metoda zahrnuje vyhodnocení výsledků řezu ve čtyřech různých úhlech – 0, 45, 90 a 135 stupňů. Tato analýza poskytuje komplexní pochopení toho, jak se deska chová pod různými úhly posouzení. Více o této metodě se můžete dozvědět ve webináři s názvem "Baumanova metoda pro návrh nejen šikmých desek v praxi", kde je vysvětlena další teorie.

Výsledky pro MSÚ s maximálním využitím v Posudku Odezvy 50,8 %:

Protokol

Nakonec přejděte na Protokol Náhled/Tisk. IDEA StatiCa nabízí plně přizpůsobitelný report, který lze vytisknout nebo uložit v editovatelném formátu.

Důležité upozornění!

Výchozí hodnota pro uživatelem definovaný úhel je nastavena na nulu. Přečtěte si prosím doporučení z našich teoretických základů:

  • Pokud jsou pruty výztuže na sebe kolmé, jsou výsledky posudku podobné pro různé úhly směru kontroly, nejsou závislé na definovaném úhlu výztuže a maximální hodnota posudku je nalezena pro úhly 0, 45 a 90 stupňů. Tento posudek lze tedy provést pro předem definovaný směr kontrolního úhlu 0 stupňů.
  • Pokud výztužné pruty nejsou na sebe kolmé, výsledky posudků se výrazně liší a maximální hodnota posudku je dosažena přibližně ve směru odpovídajícím směru průměrné výztuže, doporučuje se změnit předdefinovaný směr posudku nebo provést posudky ve více směrech v případech, kdy výztužné pruty nejsou na sebe kolmé.

Vnitřní síly

Kritický úhel je 45 stupňů a musí být nastaven uživatelem.

Výsledky

Ze změny úhlu je zřejmé, že využití pro kontrolu odezvy se zvýšilo z 50,8 % na 95,5 %.

Vzorové projekty

Související články

Teoretický manuál RCS pro 2D prvky

Baumanova metoda pro návrh nejen šikmých desek v praxi
