Ocelová konstrukce nové autobusové stanice, Rosenheim, Německo

| Germany | LEICHT Structural engineering and specialist consulting
Tento článek je dostupný také v dalších jazycích:
Spolu s firmou LEICHT Structural engineering and specialist consulting GmbH („LEICHT“) vám představujeme případovou studii o využití IDEA StatiCa na projektu nové autobusové stanice v Rosenheimu v německém Bavorsku.

Autobusová stanice je tvořena konzolovou střešní konstrukcí (konzola cca 4,5 m) o celkové délce 84 metrů. Celá konstrukce je podepřena 4 sloupy.

Člen představenstva společnosti LEICHT, pan Florian Weininger, komentuje využití IDEA StatiCa u tohoto projektu:

Software IDEA StatiCa jsme použili během fáze 5 (Leistungsphase 5) podle HOAI – plánování realizace (Ausführungsplanung).

Architektonické požadavky určovaly návrh připojů – všechny musely být skryty.

To vedlo k mimořádným ocelovým spojům s vysokými nároky na konstrukční analýzu, návrh a posouzení. Proto jsme se rozhodli použít program IDEA StatiCa pro návrh těchto mimořádných spojů – např. spoj hlavního centrálního nosníku se sloupy a spoj v poli u hlavního nosníku.

Konstrukce je zatížena všemi vnitřními silami ve všech směrech včetně kroutících momentů. V IDEA StatiCa jsme dokázali nastavit obecnou typologii a zatížení uzlu v požadovaných směrech.

Navrhli jsme, zatížili a posoudili všechny spoje v IDEA StatiCa. Získali jsme přesnou analýzu a normové posouzení přípojů, což nám umožnilo navrhnout nejlepší geometrii a topologii tak, aby splňovaly jak architektonické, tak stavební požadavky.

Statický výpočet včetně posudků přípojů byla předložena kontrolnímu inženýru (Prüfstatiker), tak jak požaduje německé nařízení. Kontrolní inženýr schválil výpočet.

Stavba byla realizována od června do srpna 2017.

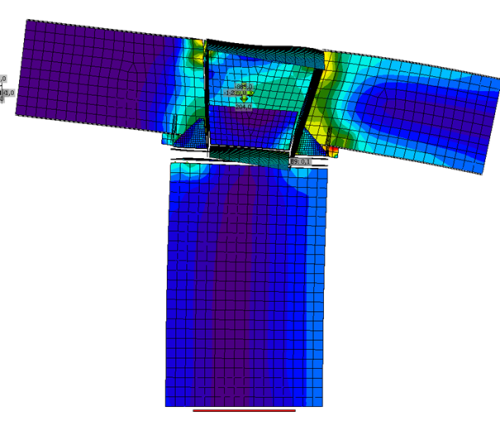

Spoj hlavního a vedlejšího nosníku ke sloupu

Montážní spoj hlavního nosníku

Zabýváte se ve své praxi s podobnými úlohami a chtěli byste také využít IDEA StatiCa na své projekty?

Získejte cenovou nabídku na míru pro vaši společnost

Webinář o projektu autobusové stanice

Návrh a posouzení hlavního styčníku z prutů s nestandardním uzavřeným průřezem jako součásti střešní konstrukce bylo představeno také na jednom z našich webinářů. Zde si můžete přehrát jeho záznam:
