Zrychlete výpočty železobetonových stěn díky rozprostřené výztuži

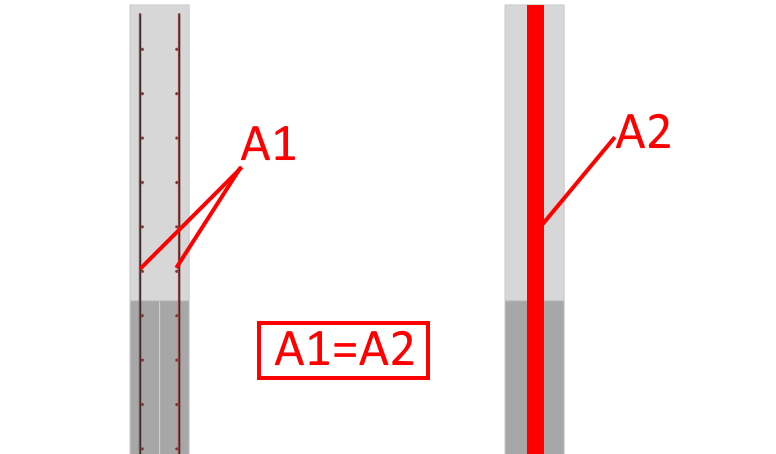

Funkce rozprostřené výztuže je novinkou aplikace IDEA StatiCa Detail. Funguje na základě rozpočítání plochy výztuže svařované sítě v řezu do ekvivalentní plochy obdélníku. Tato fukcionalita je dostupná pouze pro svařované sítě. Plochy výztuže v řezu jsou tedy stejné pro model s rozprostřenou výztuží i bez ní. Hlavní výhodou je rychlost výpočtu pro prvky s velkým množstvím této výztuže, případně pro větší modely. Podle našich ověřování a testů dosahuje úspora času u tohoto typu modelů až 20 %.
Díky rozpočítání plochy do ekvivalentního obdélníku má model s rozprostřenou výztuží menší moment setrvačnosti a je měkčí v ohybu. Dostáváme tedy nepatrně vyšší napětí na výztuži. Výsledná napětí a přetvoření ve směrech výztuže 0˚ a 90˚ jsou zobrazeny prostřednictvím izoploch.
Líbí se vám nová funkce rozprostřené výztuže a chtěli byste si ji sami vyzkoušet? Pokud ještě nemáte program IDEA StatiCa, není nic jednoduššího, než si ho na 14 dní vyzkoušet zdarma.
