Thiết kế liên kết RFIs – Neo lệch tâm và rãnh khía trong bản mã chân cột

Bài viết này là phần đầu tiên trong loạt bài "Connection Design RFIs."
Đọc tất cả các bài viết trong loạt bài.

 Lệch nhỏ = đau đầu lớn

Trong các dự án thi công, bu lông neo bị lệch và rãnh khía trong bản mã chân cột là những vấn đề phổ biến mà kỹ sư và nhà thầu thường gặp phải. Trong khi các lệch nhỏ có thể được xử lý thông qua điều chỉnh tại công trường, các sai lệch lớn hơn sẽ cần các giải pháp phức tạp hơn. Những giải pháp không thông thường này, thường đòi hỏi tính toán lại chi tiết và phê duyệt của kỹ sư chịu trách nhiệm (EOR), có thể dẫn đến chậm tiến độ dự án từ vài giờ đến vài ngày, tùy thuộc vào mức độ phức tạp của vấn đề và tốc độ phê duyệt.

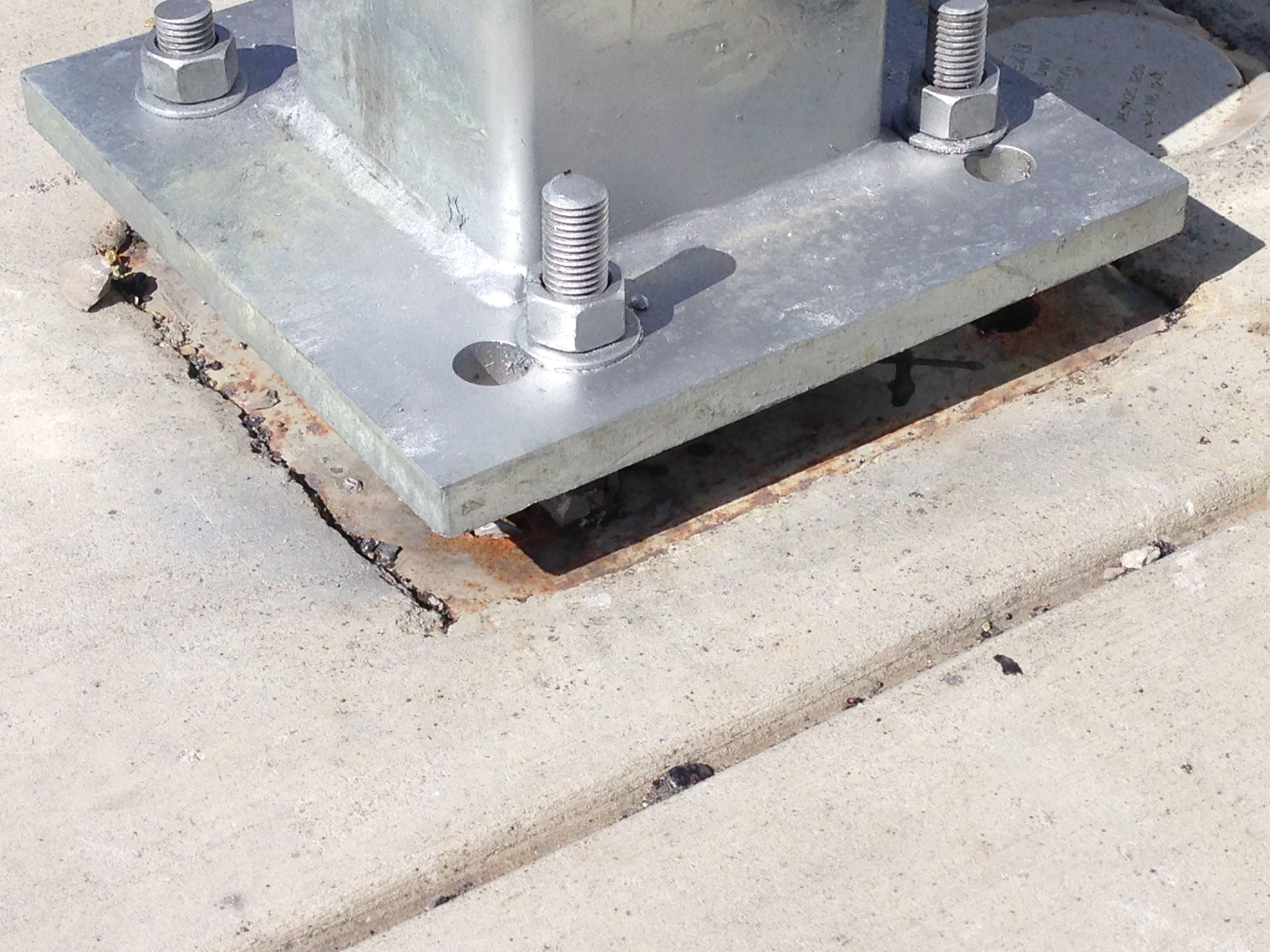

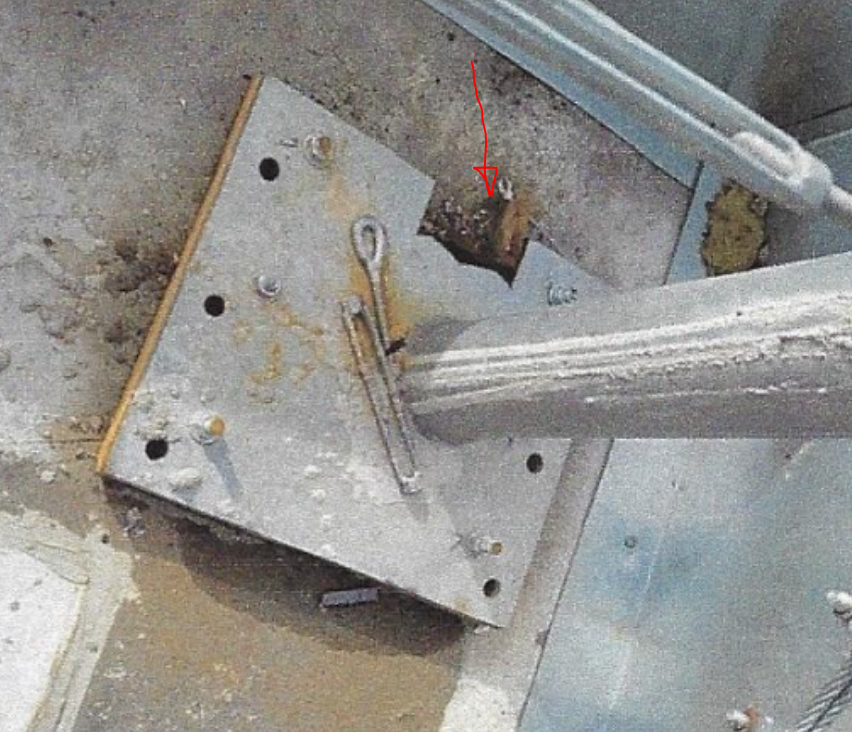

Hình ảnh dưới đây thể hiện các vấn đề thực tế tại công trường. The Disalvo Engineering Group đã chia sẻ ví dụ này, trong đó họ muốn mô phỏng rãnh khía trên bản mã chân cột bằng IDEA StatiCa, vì họ cần phê duyệt các thay đổi tại công trường.

AISC Design Guide 1 cung cấp các giải pháp truyền thống để xử lý sai lệch, chẳng hạn như chèn đệm, tạo rãnh khía hoặc mở rộng lỗ. Tuy nhiên, mỗi phương pháp này đều có những hạn chế cụ thể. Một thách thức đáng kể là cần phải tính toán lại khả năng chịu lực của liên kết để đảm bảo rằng bất kỳ sửa đổi nào cũng duy trì được tính toàn vẹn kết cấu. Những thay đổi tại công trường này có thể biến các thiết kế đơn giản thành các vấn đề phức tạp đòi hỏi phân tích nâng cao, làm phức tạp quá trình phê duyệt và có thể dẫn đến chậm trễ tốn kém.

IDEA StatiCa giúp đơn giản hóa như thế nào

IDEA StatiCa giúp kỹ sư trực quan hóa cách các sửa đổi khác nhau, chẳng hạn như định vị lại thanh neo hoặc điều chỉnh bản mã chân cột, ảnh hưởng đến hiệu năng tổng thể của liên kết theo thời gian thực. Khả năng mô hình hóa và mô phỏng nhanh chóng nhiều kịch bản thiết kế có thể rút ngắn thời gian kiểm tra các phương án xử lý từ vài giờ hoặc vài ngày xuống chỉ còn vài phút.

• Trực quan hóa tức thì: Kỹ sư có thể dễ dàng nhập vị trí thanh neo bị lệch vào phần mềm và trực quan hóa các giải pháp tiềm năng, chẳng hạn như tạo rãnh dài trên bản mã chân cột hoặc định vị lại thanh neo.
• Tuân thủ tiêu chuẩn: IDEA StatiCa tự động kiểm tra xem liên kết đã sửa đổi có tuân thủ các tiêu chuẩn thiết kế như AISC và ACI hay không, đảm bảo rằng giải pháp sẽ an toàn và hiệu quả mà không cần tính toán lại thủ công.
• Hiệu quả trong điều chỉnh thiết kế: Đối với neo cấy sau hoặc bản mã chân cột bị lệch, IDEA StatiCa cho phép điều chỉnh nhanh chóng, mô hình hóa bố trí chính xác để phản ánh điều kiện thực tế tại công trường. Điều này giảm thiểu việc phỏng đoán và các sửa chữa thử nghiệm.
• Phản hồi theo thời gian thực: Thay vì chờ phê duyệt từ nhiều bên sau mỗi lần điều chỉnh, IDEA StatiCa cung cấp phân tích theo thời gian thực, cho phép kỹ sư tối ưu hóa giải pháp và tiến hành một cách tự tin.
• Tiết kiệm thời gian đáng kể: Bằng cách loại bỏ phương pháp phân tích thủ công, IDEA StatiCa cho phép người dùng mô hình hóa các thay đổi nhanh chóng và hiệu quả, giúp họ đánh giá xem các liên kết có an toàn hay không mà không bị chậm trễ như các phương pháp thông thường.

Tóm tắt

Trong khi AISC cung cấp các giải pháp đáng tin cậy cho sai lệch bản mã chân cột và bu lông neo, việc sử dụng IDEA StatiCa giúp giảm đáng kể chậm trễ dự án do điều chỉnh tại công trường thông qua phân tích và kiểm tra thiết kế hiệu quả. Kỹ sư có thể cung cấp giải pháp tức thì cho bu lông hoặc bản mã chân cột bị lệch, cho phép nhà thầu nhanh chóng tiếp tục công việc, giảm thời gian chờ tại công trường và tiết kiệm cả thời gian lẫn chi phí.
