Studiu de caz

Acoperiș din beton precomprimat, Zbysov, Republica Cehă

Concrete

BIM link

midas Civil + Gen

Prestressed members

Acest articol este disponibil și în:

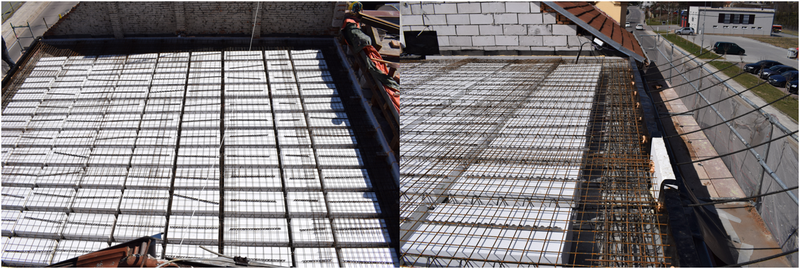

Companiile Trenon și Bestr au realizat un interesant proiect de construcție în Zbysov, un oraș mic, nu departe de Brno, Republica Cehă. Au proiectat o structură de placă de vafe pretensionată în cofrajul fals al blocurilor de polistiren.

Despre proiect

Structura a fost turnată pe tavanul original servind drept cofraj, care a fost susținut de recuzită temporară. Placa de acoperiș a fost pretensionată după 28 de zile de la turnare. Din acest moment, noua placă de acoperiș a acționat independent față de cea originală și este capabilă să efectueze alte sarcini permanente și variabile.

Geometria tendoanelor și întărirea

Model 3D în MIDAS Civil

Modelul de grilă 3D al structurii utilizate pentru modelare acoperă toate aspectele comportamentului în timpul fiecărei etape de construcție. Pentru condițiile limită, au fost utilizate suporturi de balamale neliniare care acționează numai la compresiune. Permit deplasări și ridicări în timpul pretensionării.

Model de grilă 3D și deformare uz la sfârșitul vieții de lucru a proiectării

BIM model IDEA StatiCa

Întregul model creat în MIDAS Civil a fost importat în IDEA StatiCa BIM cu toate informațiile relevante, cum ar fi geometria tendoanelor, toate forțele interne și combinațiile.

Verificări în IDEA StatiCa RCS

Părțile structurii au fost îmbinate în elemente de proiectare prin secțiuni transversale și geometrie consecutivă. Fiecare membru de proiectare a fost verificat în secțiunile critice. Toate verificările au fost efectuate cu influența reologiei și a rezistenței la compresiune corespunzătoare și a modulului elastic al betonului la fiecare etapă.

Stress limitation in the construction stage of prestressing

Limitarea stresului în etapa de construcție de la sfârșitul duratei de viață a proiectării

Aplicarea IDEA StatiCa și MIDAS Civil

Ce tipuri de plăci de acoperiș au fost luate în considerare în acest proiect?

Prima opțiune a fost o placă de acoperiș compozit alcătuit din grinzi de oțel, tablă trapezoidală, și placa de beton. Această soluție a fost abandonată datorită deformațiilor uriașe care ar fi putut deteriora plafonul de origine. Noua placă de acoperiș trebuie să acționeze independent de tavanul original, astfel încât a fost aleasă o soluție cu placă de acoperiș precomprimată ușurată cu blocuri de polistiren. Această opțiune îndeplinește toate cerințele și, în plus, deținem un brevet pentru această tehnologie.

De ce ați ales placa de acoperiș precomprimată?

Așa cum am menționat anterior, această soluție acoperă toate aspectele importante pentru proiectare. Cerința esențială pentru proiectare a fost eliminarea deformațiilor în toate etapele de construcție. O altă condiție importantă a fost costul structurii: prețul opțiunii cu plăci de acoperiș precomprimate a fost mult mai ieftin decât tavanul compozit.

Ce beneficii au adus software-ul IDEA StatiCa și MIDAS Civil?

MIDAS Civil și IDEA StatiCa oferă o soluție complexă pentru proiectarea și verificarea structurilor. MIDAS Civil, ca instrument axat în principal pe ingineria podurilor, a garantat proiectarea cu opțiunea de analiză dependentă de timp și impactul reologiei și a captat cu precizie comportamentul în timpul construcției. IDEA StatiCa a simplificat lucrarea, în principal verificările secțiunilor transversale în toate etapele de construcție. Aceste verificări rapide și optimizarea repetată a secțiunilor transversale ne-au permis să proiectăm o structură foarte eficientă și economică. Opțiunea plăcii de acoperiș precomprimate a fost, de asemenea, mai ieftină pentru zeci de procente comparativ cu tavanul compozit.

Proces de pretensionare

Despre Bestr s.r.o.

Bestr s.r.o. este o mică companie de inginerie civilă axată pe betonul armat monolitic. Începând cu anul 1990, am început să proiectăm plafoane pentru deschiderile mijlocii și mici. Acestea oferă o nouă tehnologie a structurilor de tavan ușurate în locurile în care designul duce la grosimea mare și la deformările mari ale structurilor.

Despre Trenon s.r.o.

Compania Trenon s.r.o a fost înființată în 2003. Compania se concentrează pe ridicarea și exploatarea construcțiilor. În timpul existenței sale, compania a realizat diferite proiecte, cum ar fi clădiri noi, reconstrucții, modernizare și chiar extindere a obiectelor. Cazuri tipice sunt schimbul de ferestre și uși, repararea balcoanelor și în principal ridicarea și funcționarea structurilor armate ale plăcii radiculare.
