Verschillende trekkrachten in de bouten

Waarom verschillen de trekkrachten in bouten soms per boutensoort? Elke boutkwaliteit heeft een ander werkdiagram en een andere waarde van de vloeisterkte. In het CBFEM-model van een verbinding dat in IDEA StatiCa-apps wordt gebruikt, wordt de vervorming van platen en andere onderdelen berekend als onderdeel van de complexe analyse. Als gevolg van de vervorming worden er extra belastingen op de bouten uitgeoefend, de zogenaamde wrikkrachten. Afhankelijk van de toegepaste belastingeffecten en de wrikkrachten kan de resulterende kracht in de bout sterk variëren voor verschillende boutkwaliteiten.

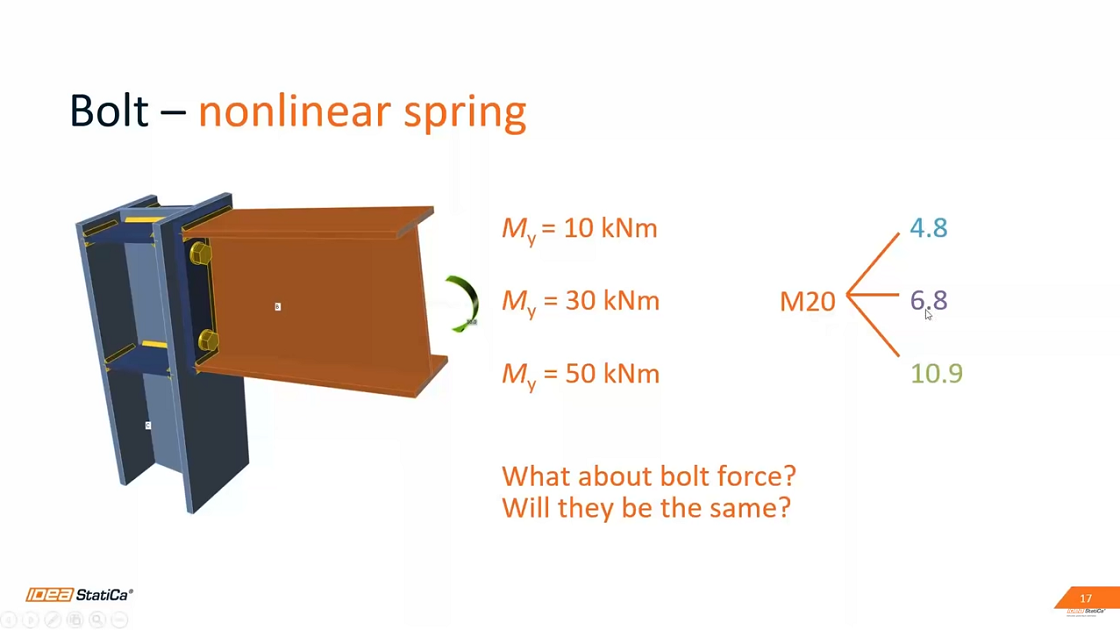

Op het model van een kopplaat die twee balken verbindt die door een buigend moment worden belast, toont de vergelijking van drie verschillende boutkwaliteiten (8,8, 10,9 en 5,6) van dezelfde boutgrootte M20 aan dat bij een lage toegepaste kracht de boutkrachten dezelfde waarden opleveren, terwijl bij een hogere toegepaste kracht de boutkrachten variëren.

Zie voor meer informatie de theoretical background en de video hieronder.
