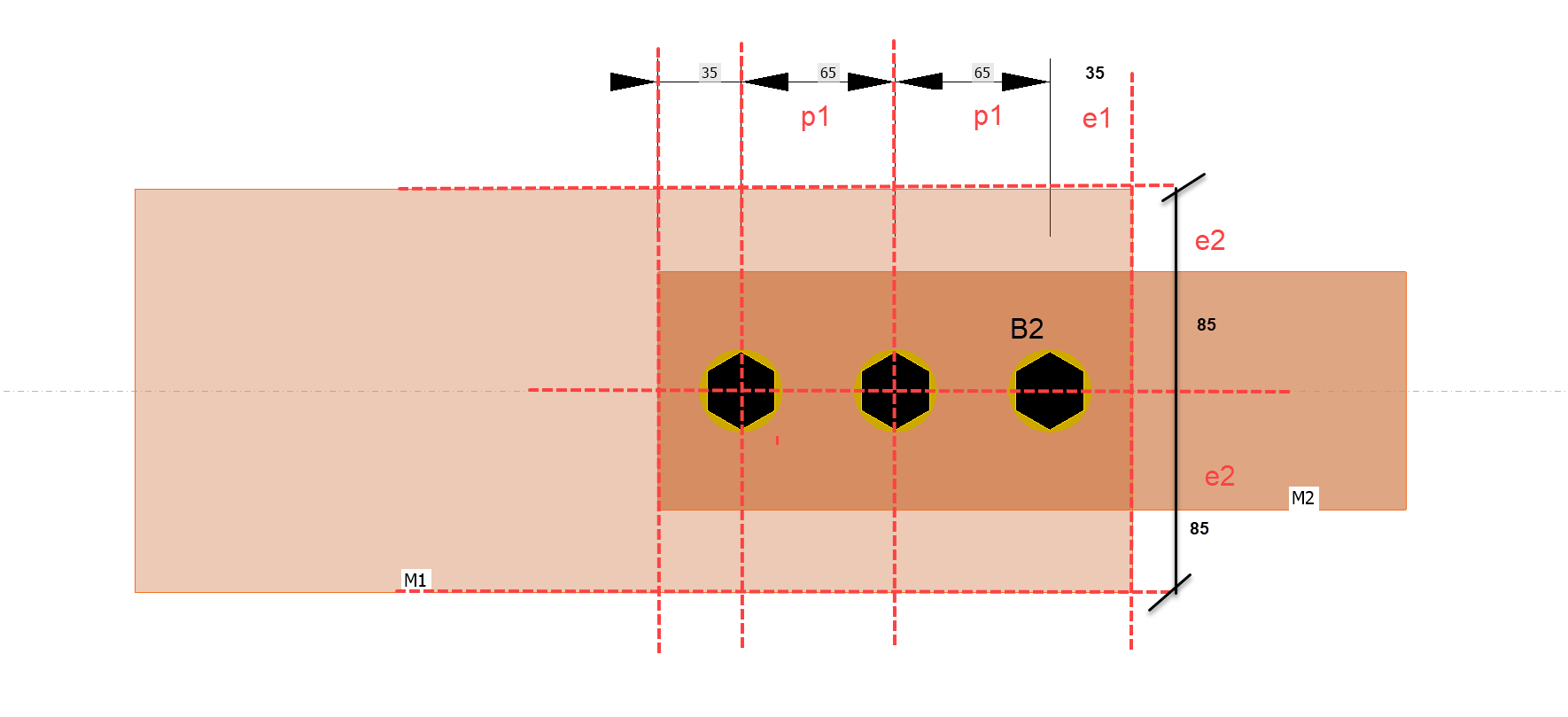

In IDEA StatiCa versie 20.1 kan de stuikweerstand gecontroleerd worden met randafstanden p1,p2, e1 en e2. IDEA rekent zelf de correcte richting van de afstanden uit.

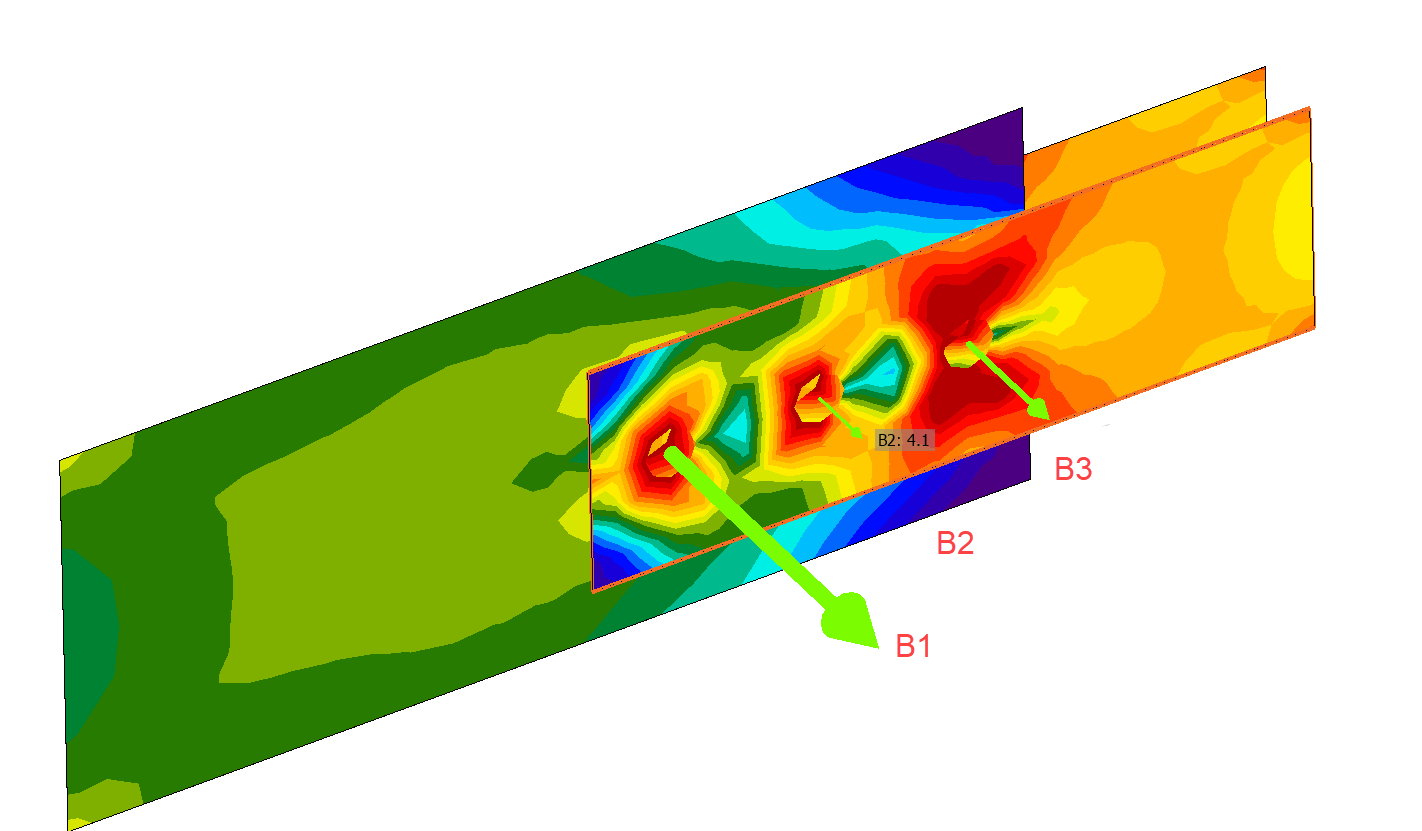

Uitleg n.a.v. een voorbeeld.

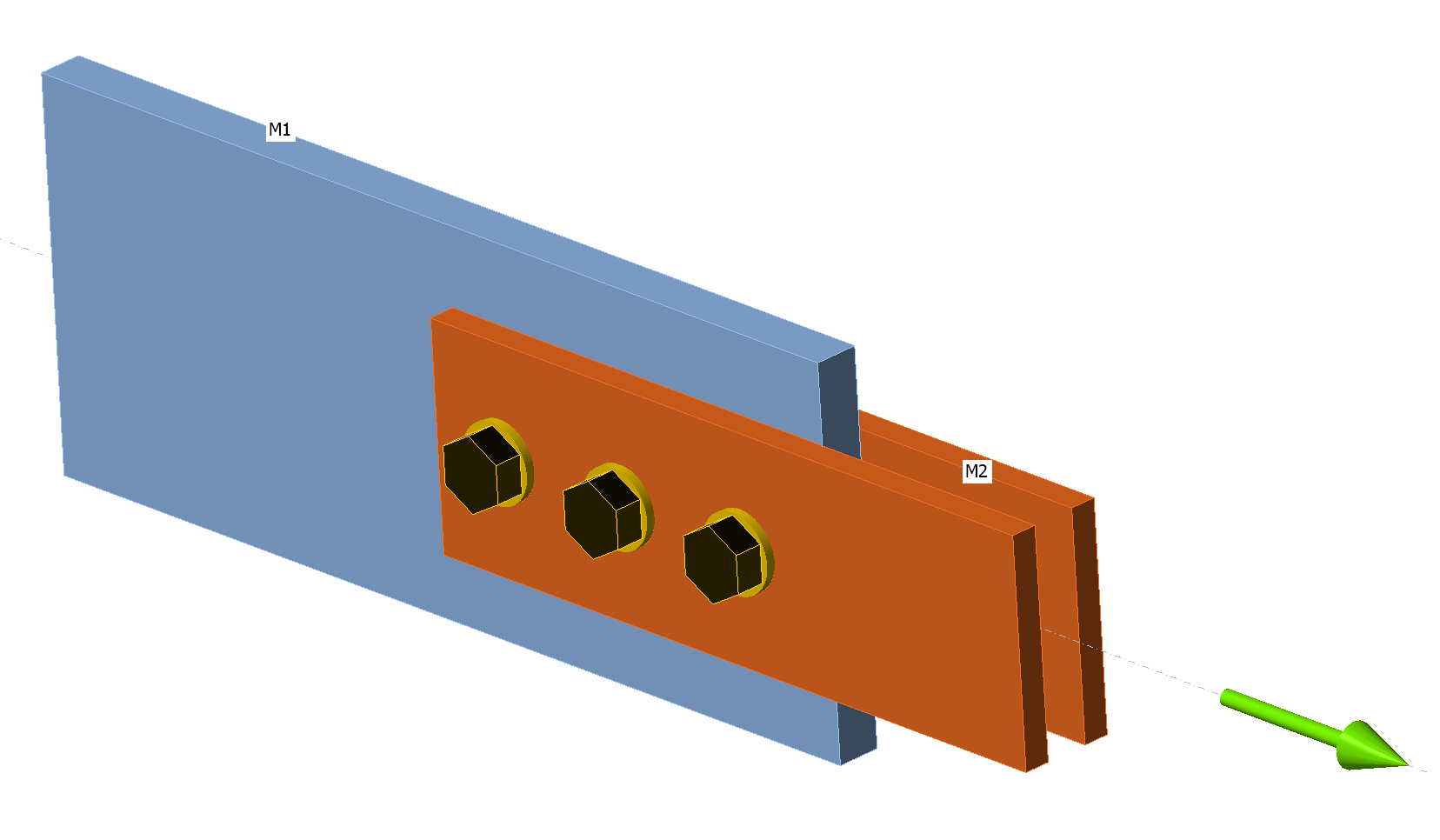

Staaf M1 ( b x t) : 170 x 20
Staaf M2 ( b x t) : 120 x 12

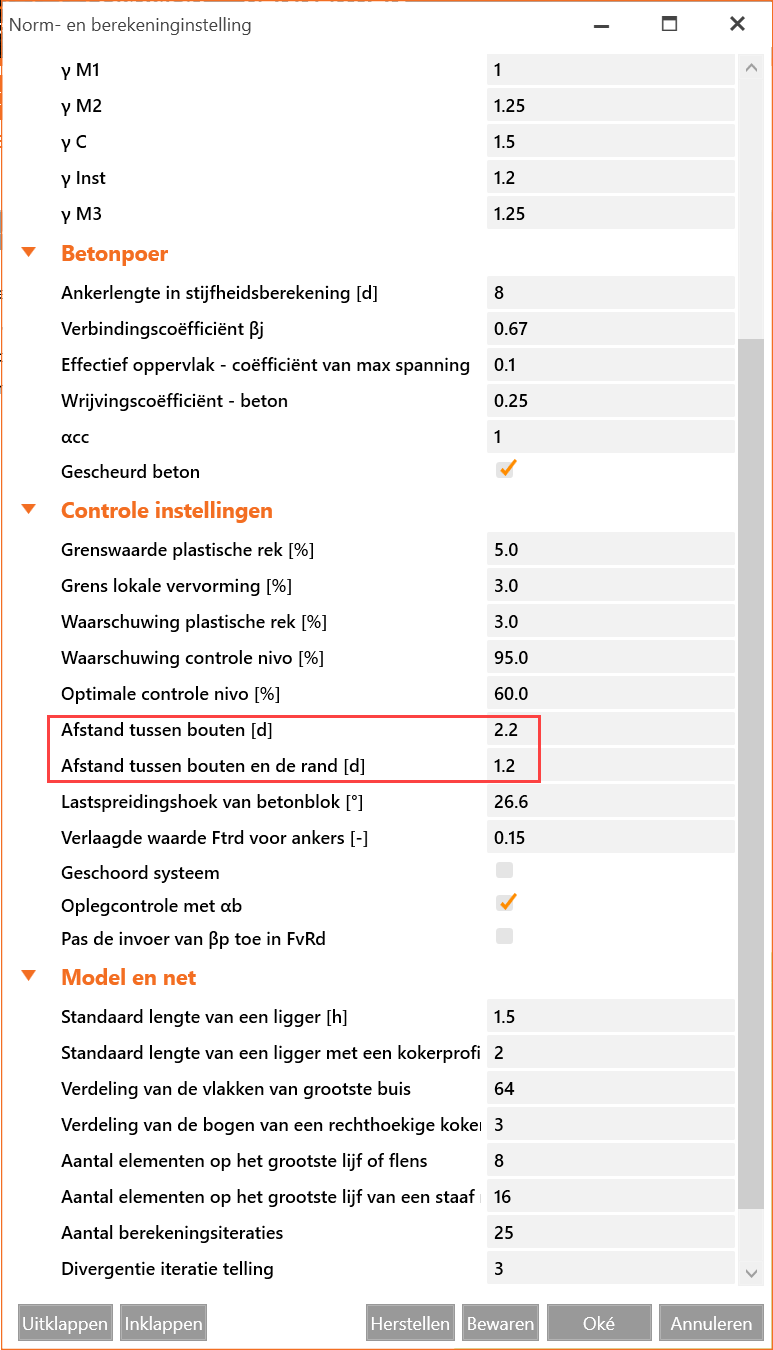

In de Norminstellingen staat de controle voor de:
- Tussenafstand van de bouten op 2.2 * d ( boutgatdiameter)
- Afstand van de bouten naar de rand op 1.2 * d ( boutgatdiameter)
In de Eurocode NEN-EN 1993-1-8 Tabel 3.4 staat de berekening van de stuikweerstand.

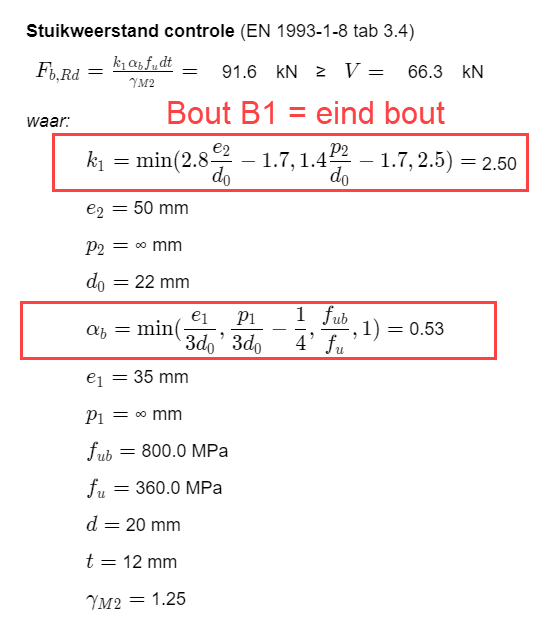

IDEA CONNECTION geeft de volgende stuikweerstand voor B1 als eindbout :

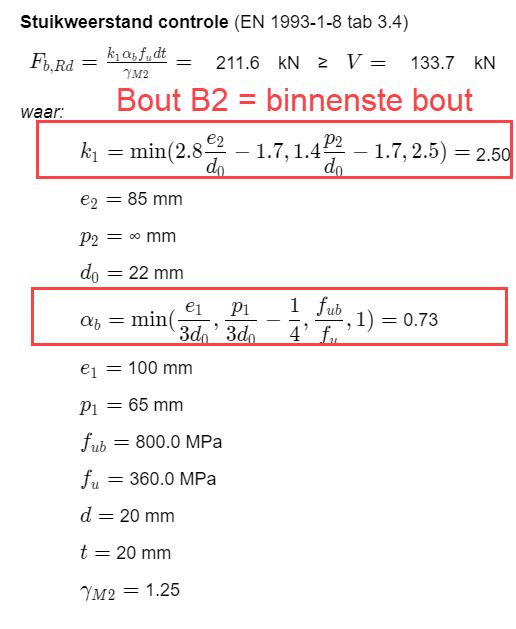

IDEA CONNECTION geeft de volgende stuikweerstand voor B2 als binnenste bout :

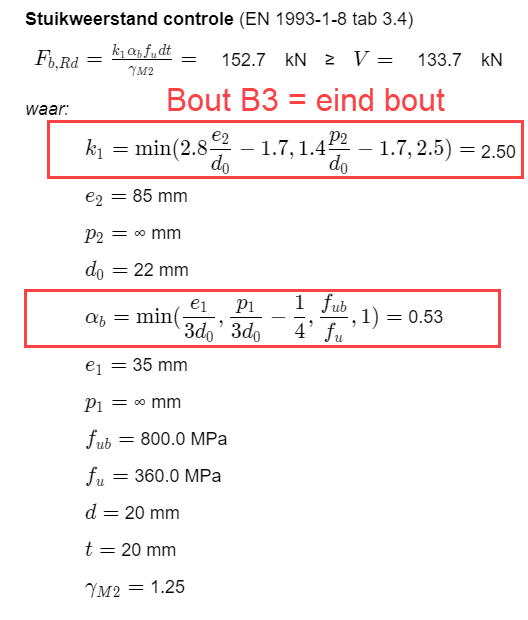

IDEA CONNECTION geeft de volgende stuikweerstand voor B3 als eindbout :
