Stoppen bij grensbelasting

Hoe het werkt

De Stop at limit strain functionaliteit in IDEA StatiCa Connection is standaard uitgeschakeld. Dat wil zeggen, zelfs als de constructie overbelast is, stopt de analyse nadat 100% van de invoerbelasting is toegepast (in de meeste gevallen. In sommige gevallen is de software niet in staat om 100% toe te passen. Zie het artikel Verbinding analyse 0% of bereikt geen 100% voor de reden). En je ziet de bijbehorende resultaten.

Er kunnen echter gevallen zijn waarbij de verbinding te complex is en de analyse veel tijd in beslag neemt. Of je gaat ervan uit dat de constructie zal bezwijken, dus je wilt snel zien hoeveel belasting de verbinding aankan.

Om uit te vinden wat het zwakste deel van een verbinding is en welk lid of onderdeel als eerste bezwijkt, raden we aan om Stop bij limietspanning te gebruiken.

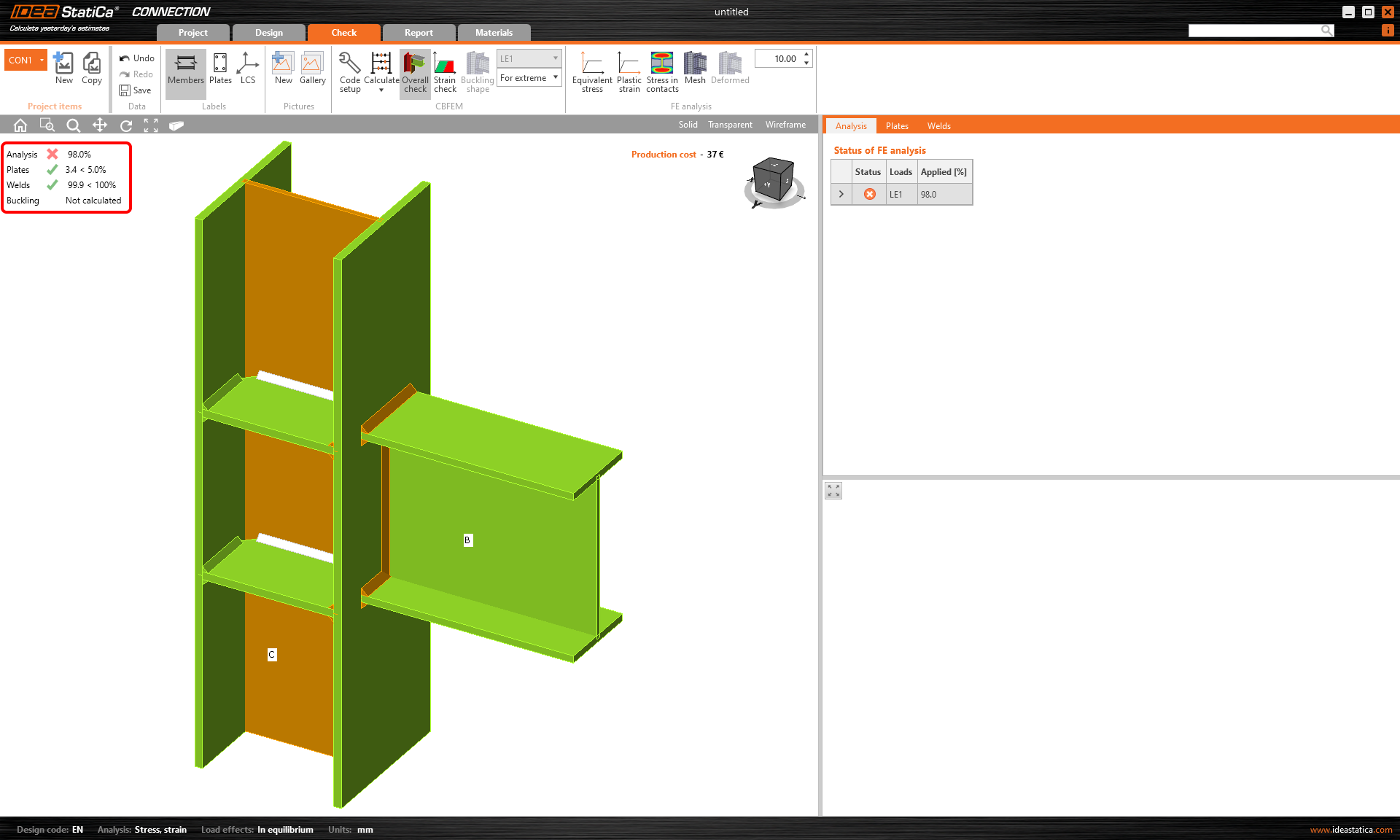

Deze functionaliteit stopt het iteratieproces van de eindige-elementenanalyse wanneer een van de codecontroles de limietwaarde bereikt. In dat geval wordt alleen het relevante percentage van de invoerbelasting toegepast.

Waar te vinden

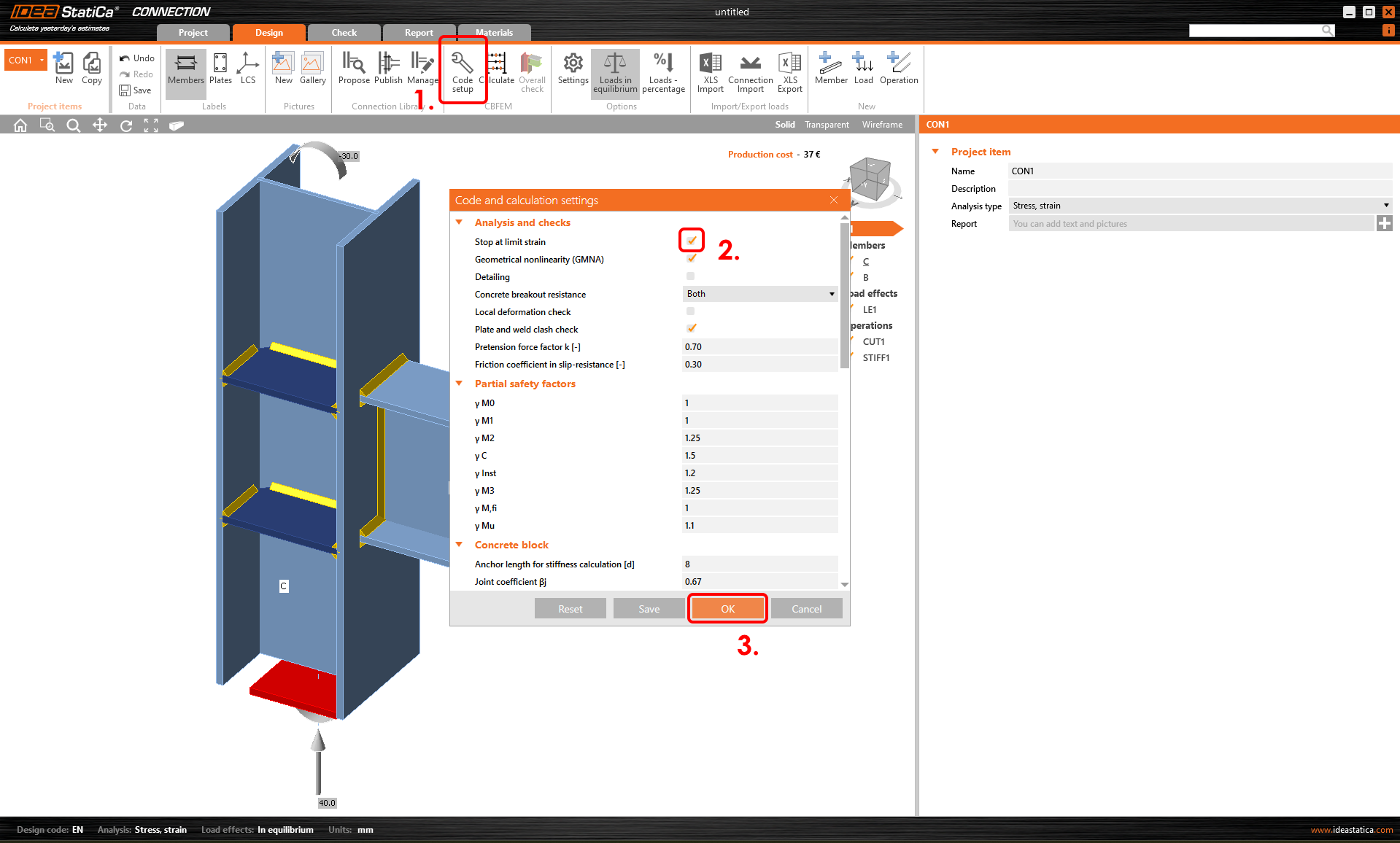

Als je de functie Stop bij grensbelasting wilt activeren, selecteer je de knop Code-instelling in het bovenste lint in de sectie Ontwerpen of Controleren. De wizard Code- en berekeningsinstellingen verschijnt.

Vink het selectievakje voor Stop bij limietrek aan en bevestig OK.
