Parametrische templates in Connection Library

Dit maakt de creatie en het gebruik van een universele set templates mogelijk die eenvoudig kunnen worden aangepast en toegepast op verschillende ontwerpscenario's.

In IDEA StatiCa Connection hebben we de mogelijkheid om verbindingsmodellen te maken met behulp van parameters (relaties gedefinieerd tussen individuele entiteiten). Het parametrische ontwerp stelt ons in staat om gestandaardiseerde verbindingen efficiënt te ontwerpen - lees meer over het werken met parameters in dit artikel.

De integratie van parametrische templates in de Connection Library biedt een transformationele benadering van de workflows van verbindingsontwerpers. Het stelt gebruikers in staat om een universele verzameling templates te creëren en te gebruiken die moeiteloos kunnen worden aangepast en ingezet in verschillende ontwerpcontexten.

Hoe werkt het?

De gebruiker kan de gemaakte verbinding uploaden naar zijn bedrijfs- of persoonlijke set, net als bij elk eerder ontwerp, en het kan zelfs worden gedaan met de gedefinieerde parameters. Zodra er dezelfde geometrie in het project zit en de oplossing herhaald kan worden, kan de gebruiker dit vooraf voorbereide ontwerp (template) met alle parameters toepassen.

Bovendien is het na het voorstellen van de template mogelijk om de parameters direct in het hoofdontwerpvenster te wijzigen en is het niet nodig om naar de modus voor ontwikkelaars te gaan. Dankzij deze gebruiksvriendelijke omgeving kunnen minder ervaren gebruikers veilig werken met vooraf gedefinieerde parameters volgens de voorinstellingen van de senior ontwerpers.

Dit maakt verdere optimalisatie erg eenvoudig omdat het mogelijk is om niet elke entiteit één voor één te wijzigen bij het gebruik van bewerkingen.

Door één parameter te wijzigen kunnen meerdere stappen tegelijk worden uitgevoerd. Als u bijvoorbeeld de breedte van de verbreder verandert, heeft dat niet alleen invloed op de verbreder zelf, maar ook op alle gerelateerde lassen en de locatie van de verstijver:

De vergrendelde wijzigingen in de eigenschappenlijst van sommige productiebewerkingen zijn in zulke gevallen uitgeschakeld. Als de gebruiker dat wil, kan hij de parameters echter verbreken met de knop "opblazen". En doorgaan met het wijzigen van bewerkingen.

De templates waaraan de parameters gekoppeld zijn, zijn gemarkeerd met een kleine letter {p}. Verschillende parametrische templates zijn al voorbereid en beschikbaar gemaakt in de voorgedefinieerde ontwerpset door het team van IDEA StatiCa.

Wat zijn de voordelen van parametrische templates?

• Universele templates: Ontwerpers hebben toegang tot een brede verzameling parametrische templates uit de Connection Library. Deze templates zijn zo ontworpen dat ze universeel toepasbaar zijn en een solide basis vormen voor een breed scala aan projecten.
• Parametrische aanpassingen: Via het tabblad Ontwikkelaar kunnen gebruikers specifieke parameters definiëren voor elke template, waardoor een hoge mate van maatwerk en flexibiliteit in het ontwerp mogelijk is.
• Identificatie van templates: Parametrische templates zijn gemakkelijk te herkennen aan het symbool {p}, zodat gebruikers ze snel kunnen herkennen en selecteren voor hun projecten.
• Verbeterde bibliotheekfiltering: Met het filter in het Voorstel-venster van de Connection Library kunnen gebruikers efficiënt parametrische templates vinden in het uitgebreide aanbod van de bibliotheek.
• Controle over publicatie: Als een verbinding parameters bevat, hebben ontwerpers de optie om deze parametrische templates te publiceren in de Connection Library. Deze functie biedt flexibiliteit in het delen van aangepaste templates met de bredere gebruikersgemeenschap of om ze privé te houden voor individueel of intern gebruik.

Invloed op de workflow

De opname van parametrische templates in de Connection Library betekent een aanzienlijke vooruitgang in het ontwerpproces voor ontwerpers van verbindingen. Deze functionaliteit vereenvoudigt het ontwerpproces door:

• Efficiëntie: Het gebruik van templates versnelt de ontwerpfase waardoor snellere iteraties en aanpassingen mogelijk zijn.
• Consistentie: Parametrische templates zorgen voor consistentie in het ontwerp van verschillende projecten wat cruciaal is voor het handhaven van standaarden en kwaliteit.
• Samenwerking: De mogelijkheid om aangepaste templates te delen verbetert de samenwerking tussen teams en met de bredere ontwerpgemeenschap.
• Aanpassing: Ontwerpers kunnen templates aanpassen aan specifieke projectvereisten, waardoor het ontwerp nauwkeuriger en effectiever wordt.

Uitgebracht in IDEA StatiCa versie 23.1.5.

Standaard besturingssets in de Operations (in versie 24.1)

Het ontwerp van verbindingen door parameters bestaat enerzijds uit het instellen van zeer unieke parameters die specifiek zijn voor elk afzonderlijk verbindingstype. Aan de andere kant zijn er parameters die bijna altijd gebruikt worden vanwege algemene engineeringpraktijken, zoals een set lassen, bevestigingsmiddelen en materialen.

Om het maken van parametrische sjablonen te vereenvoudigen en deze instelling op elk moment te kunnen bereiken, nemen we deze besturingselementen op als standaardsets in de Operations root.

Wanneer je de Operations selecteert, zijn er standaard de volgende instellingen:

• Lasinstelling: Lasmethode en lasmateriaal (24.0.5)
• Boutinstelling: Type, afschuifvlak in schroefdraad en afschuifkrachtoverbrenging (24.1.0)
• Plaatinstelling: Materiaal (24.1.0)

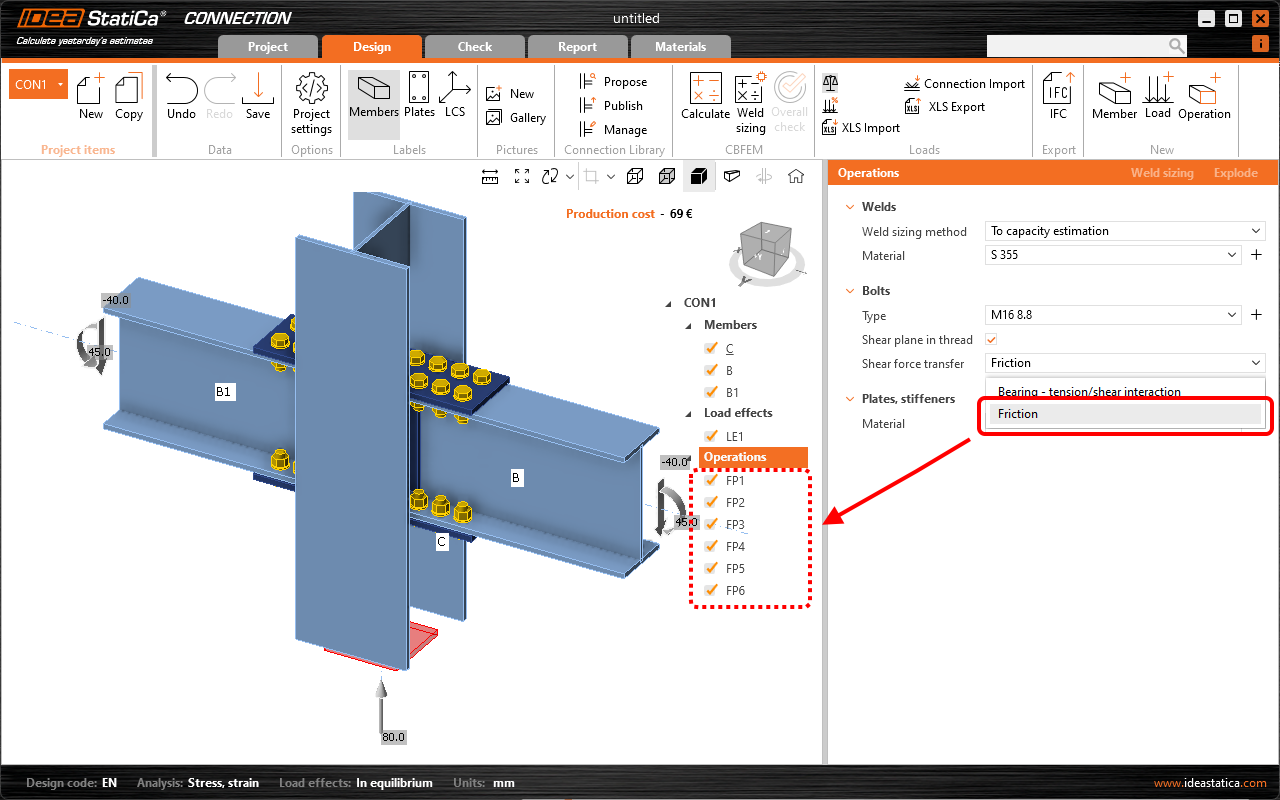

Deze besturingselementen stellen de specifieke eigenschap voor het hele verbindingsmodel in op alle bewerkingen en worden standaard getoond in de Operations root. Ze wijzigen de eigenschappen van de constructiedelen niet, alleen de productiebewerkingen.

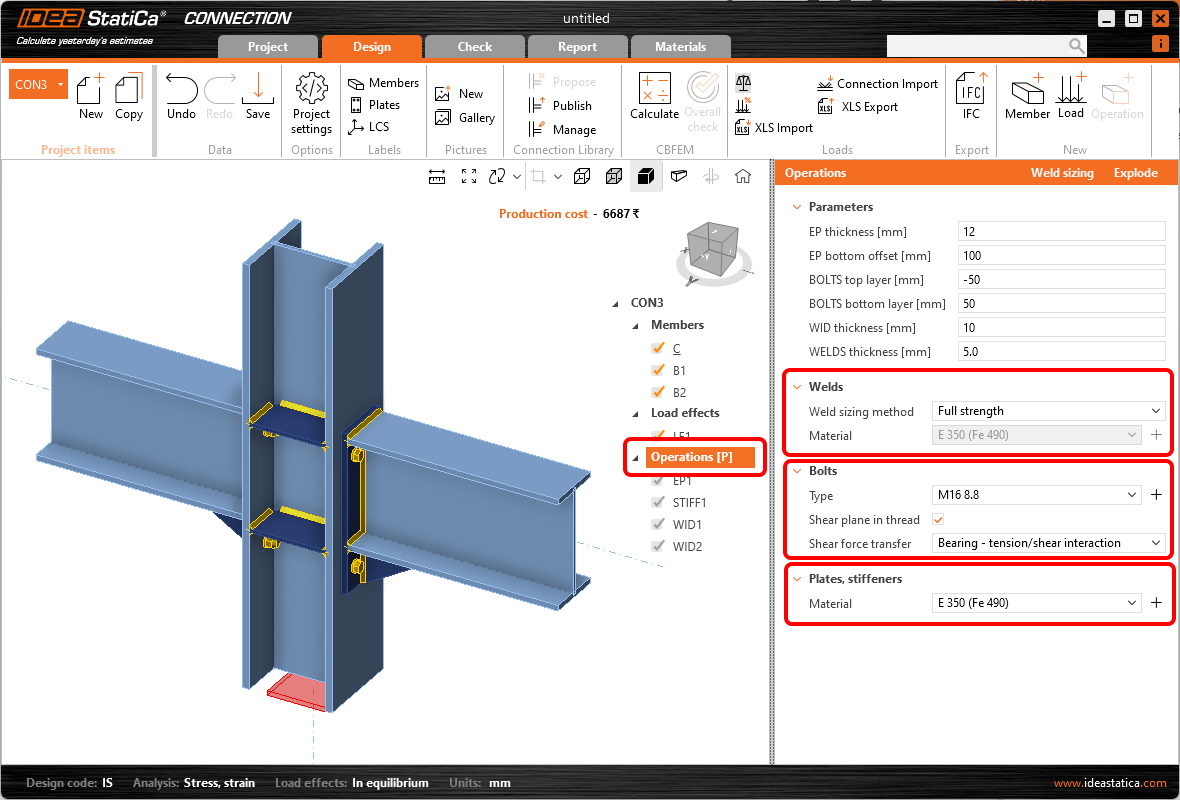

Als een van de eigenschappen gerelateerd aan de controle wordt gebruikt in een parameter van het parametrische sjabloon, wordt de controle automatisch uitgeschakeld. Door dit gedrag voorkomen we de mogelijkheid om dezelfde eigenschap vanaf twee plaatsen te beïnvloeden en zo het verbindingsdetail te verpesten door lussen in parameters.

Als voordeel worden deze besturingselementen ook getoond zonder een parametrisch sjabloon, waardoor snelle wijzigingen mogelijk zijn en eigenschappen van elk verbindingsmodel worden geünificeerd.

Wat zijn de voordelen?

• Voor de parametrische sjabloongebruiker (bv. junior gebruiker) zijn alle bewerkingen uitgeschakeld (alleen-lezen). Het wijzigen van het materiaal, de boutklasse of het plaatmateriaal is echter nog steeds een algemeen verwachte actie. Als er echter een enkele parameter ontbrak in de parametrische sjabloon, werd de sjabloon onbruikbaar. Algemene eigenschappen zoals lassen, bouten en materiaal kunnen nu worden geregeld in elk parametrisch sjabloon met behulp van de standaard besturingselementen onder de parameters.
• Het toevoegen van deze regelaars vereenvoudigt het werk van de maker van de sjabloon (bijvoorbeeld een senior gebruiker) bij het voorbereiden van de parametrische sjablonen. Het is nu niet meer nodig om handmatig speciale parameters te maken voor het wijzigen van algemene eigenschappen zoals lassen, bouten en materialen.
• Soms wil je boutkwaliteiten of platen en lasmateriaal in het hele verbindingsdetail gelijktrekken, zelfs als de parametrische sjabloon niet wordt gebruikt. Dit kan eenvoudig gedaan worden door meervoudige selectie in de boomstructuur en bewerkingen van hetzelfde type (in dit geval moet het echter meerdere keren gedaan worden voor elke groep bewerkingen afzonderlijk), of het is nu mogelijk om met één klik de gevraagde eigenschap te wijzigen of gewoon te controleren of dezelfde eigenschap gebruikt wordt.
