Hoe wordt de interactiecontrole berekend?

De doorsnede kan tegelijkertijd worden onderworpen aan de normaalkracht, buigende momenten en dwarskrachten (N-M-M + V). Bij complexe constructies zoals bruggen kan zelfs een andere component, het wringmoment (torsion moment, T), inwerken op de doorsnede. Daarom moet rekening worden gehouden met al deze componenten (N-M-M + V + T) en moet de capaciteit van de doorsnede worden gecontroleerd.

De interactiecontrole betreft de controle van het beton in druk, de controle van de capaciteit van de wapening om extra krachten als gevolg van afschuiving en wringing in langsstaven te dragen, en de controle van de combinatie van afschuiving en wringing in dwarsstaven (beugels).

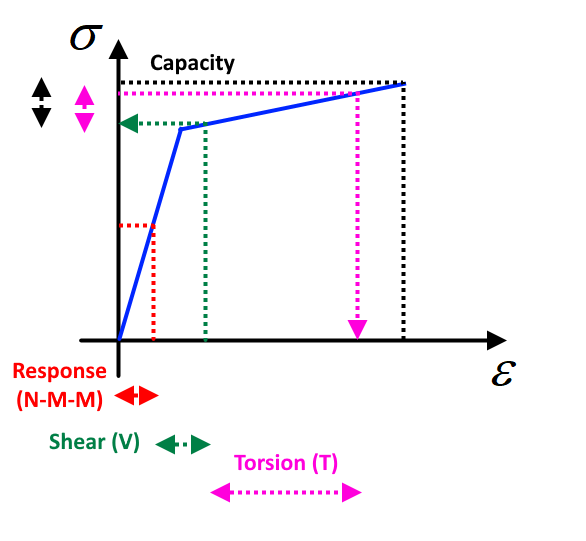

Laten we in detail uitleggen hoe de interactiecontrole van langswapening wordt uitgevoerd in IDEA StatiCa RCS. Het principe van de interactiecontrole is gebaseerd op de respons van de doorsnede als gevolg van optredende buigende momenten en normaalkracht (N-M-M). Zodra de respons is berekend, kunt u de toenames van trekkrachten door afschuiving en (of) wringing toevoegen aan de langswapening en deze plotten in spanning/rek diagrammen van wapeningsstaal. Als u de spanning door afschuiving en (of) wringing kent, kunt u gemakkelijk nagaan of er al dan niet een reserve is in de wapeningsstaaf.
