Checkbot commando's

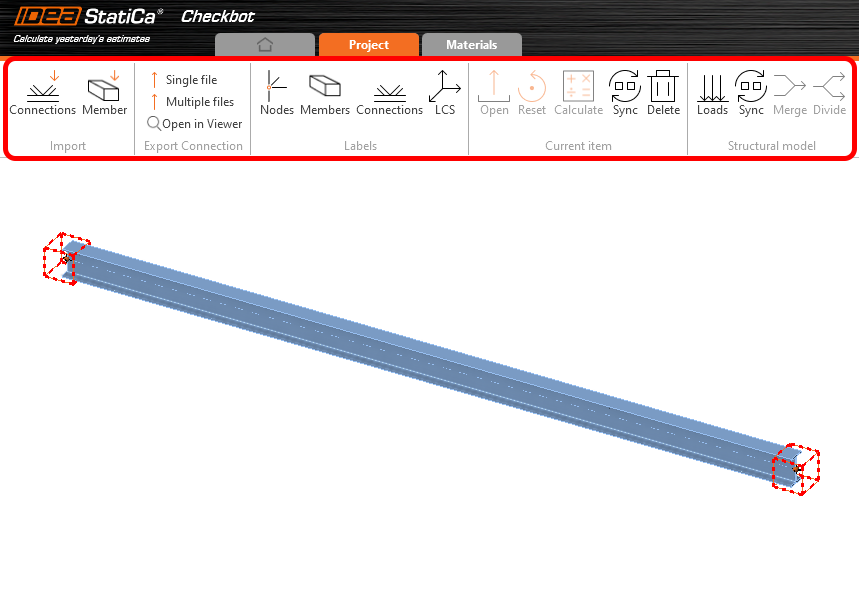

De Checkbot is een BIM-tool voor het beheren en synchroniseren van constructieve details (verbindingen, staven) die vanuit andere programma's naar IDEA StatiCa zijn geïmporteerd. Het wordt in de andere programma's gestart via geïntegreerde commando's/pictogrammen. De opdrachtbalk verschilt enigszins, afhankelijk van of het bronprogramma CAD- of FEA-software is.

Importeren:

• Connection - importeert geselecteerde knoop naar applicatie IDEA StatiCa Connection.
• Member (Alleen FEA-programma's) - importeert geselecteerde staaf naar applicatie IDEA StatiCa Member.

Beschikbare acties :

• Open - opent het geselecteerde item in de juiste toepassing.
• Reset (Alleen FEA programma's) - verwijdert alle acties op de geïmporteerde knoop en herstelt het naar de oorspronkelijke staat.
• Calculate - synchroniseer en bereken één projectitem en zorg voor een nieuwe set resultaten.
• Synchronize (Alleen CAD programma's) - detecteert wijzigingen in het bronproject van een reeds geïmporteerd projectitem (wijzigingen in plaatdikte, doorsnede; wijziging van eigenschappen van lassen, bouten) en werkt direct het IDEA StatiCa-model bij.  Opmerking: werkt het verbindingsmodel niet bij met nieuwe of verwijderde platen of staven, gewijzigde posities, enz.; in dat geval is het noodzakelijk om het huidige item te verwijderen en opnieuw te importeren
• Delete - verwijdert geselecteerde object

Acties voor alle objecten:

• Calculate all - synchroniseer en bereken alle projectitems en zorg voor nieuwe sets resultaten.
• Synchronize all - detecteert veranderingen in het bronproject van alle reeds geïmporteerde projectitems (veranderingen in plaatdikte, doorsnede; wijziging van eigenschappen van lassen, bouten; nieuwe belastingseffecten) en werkt alle IDEA StatiCa-modellen bij. Opmerking: werkt het verbindingsmodel niet bij met nieuwe of verwijderde platen of staven, gewijzigde posities, nieuwe of verwijderde belastingen, enz.; in dat geval is het noodzakelijk om het huidige item te verwijderen en opnieuw te importeren

Opmerking:

Houd er rekening mee dat IDEA StatiCa alleen synchroniseert vanuit een model van het andere programma, en niet andersom.

• FEA program - synchronisatie heeft geen invloed op de bewerkingen (snede, eindplaat, ...).
• CAD program -  synchronisatie heeft geen invloed op de lasteffecten.

Als we een parameter (doorsnede, belastingscombinatie, bewerking) wijzigen in een geïmporteerd model in IDEA StatiCa en het vervolgens synchroniseren met het bronproject, gaan alle wijzigingen (behalve de hierboven genoemde) verloren en worden vervangen door de parameters van de bron.

Bijv. als u een ontworpen verbinding in IDEA StatiCa Connection wijzigt op een model dat eerder uit Tekla Structures is geïmporteerd, en dit vervolgens synchroniseert, worden de wijzigingen die in IDEA StatiCa Connection zijn aangebracht, vervangen door het huidige ontwerp uit Tekla Structures.
