Curragh Renbaan, Newbridge, Ierland
Over het project
Geschreven door: Mirivano Carrig & Stephen McKenna
Constructeurs bij Kiernal Steel

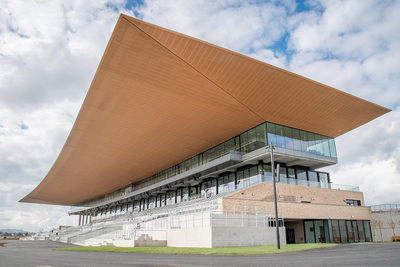

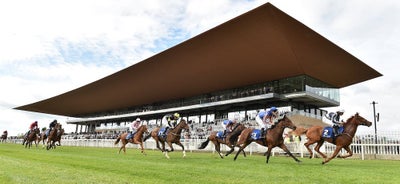

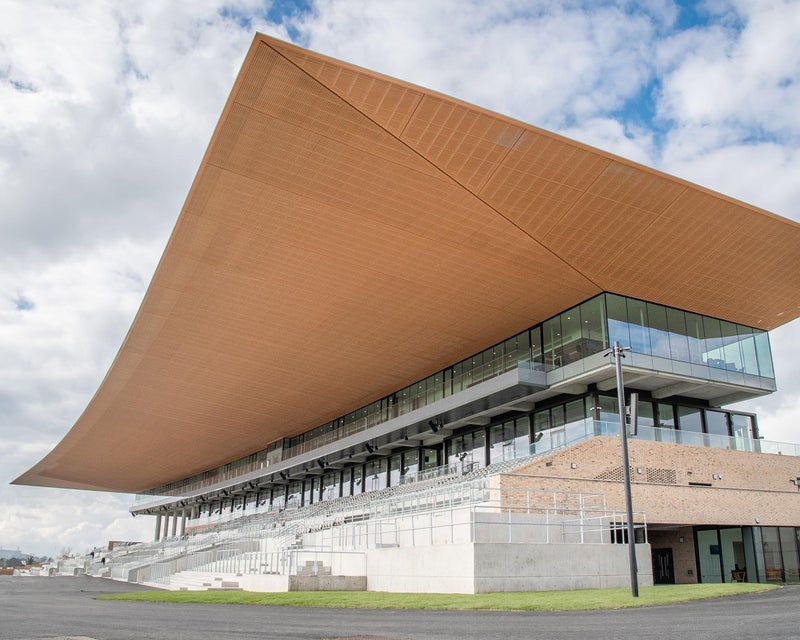

The Curragh is een internationaal erkende paardenrenbaan in Ierland. Kiernan Steel was bij het project betrokken om de staalverbindingen te ontwerpen en verschillende bijgebouwen op te trekken, waaronder de nieuwe toeschouwerstribune met een uitkragende structuur op drie zijden van het dak. Deze nieuwe tribune omvat vijfsterrenfaciliteiten zoals restaurants, bars, bedrijfsruimten en schitterende uitkijkplaatsen voor toeschouwers.
Technische uitdagingen
Voordat Kiernan Steel in april 2016 overging op IDEA Statica, moesten zij, net als veel andere ontwerpers, hun toevlucht nemen tot vereenvoudigde ontwerpsoftware voor verbindingen die, vanwege hun aannames, vaak tot gevolg hadden dat platen en lassen groter waren dan (wat we nu weten) nodig was.
Niet alleen dit, maar de strikte regels van de Eurocodes betekenen dat alleen conventionele en standaardverbindingen konden worden berekend en dat alles wat ongewoon was, handmatig moest worden berekend met behulp van technisch inzicht en een zekere mate van conservatisme. Daarom gebruikten wij, net als vele andere ontwerpers, de kracht van Excel om spreadsheets te maken om dit proces voor ons te automatiseren. Dit heeft echter de neiging om een "black-box" benadering te creëren waarbij het voor iemand anders zeer moeilijk is om de berekeningen te controleren en de resultaten te valideren.
We maakten kennis met IDEA Statica en zagen meteen de mogelijkheden om het ontwerp van verbindingen te versnellen. In het begin gebruikten we conventionele software voor eenvoudige verbindingen en gebruikten we IDEA om onorthodoxe verbindingen te maken. In de loop der jaren is IDEA Statica echter snel uitgegroeid tot onze belangrijkste software voor het ontwerpen van verbindingen, die we voor bijna al onze verbindingsontwerpen gebruiken.

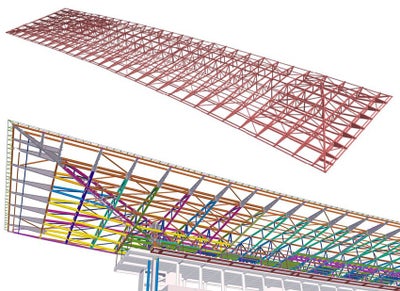

Het enorme uitkragende dakontwerp van 7200 m2 is het hoogtepunt van zowel structurele kunstzinnigheid als architectonische visie en is een project waarvan Kiernan Steel zeer trots is er bij betrokken te zijn geweest. Het dak van deze tribune heeft uitkragende overspanningen variërend van 27 m tot 45 m in de dubbel uitkragende gedeelten, wat betekent dat deze tribune het grootste uitkragende dak van zijn soort in Ierland is.

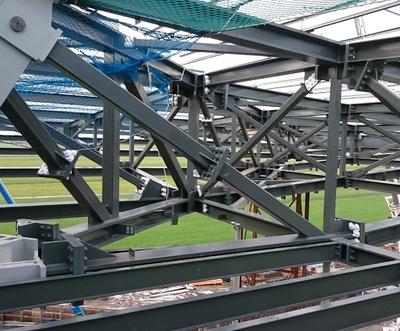

Kiernan Steel was niet alleen belast met de installatie van dit dak, integendeel - onze verantwoordelijkheden bij dit project strekten zich uit van verbindingsontwerp, staaldetaillering, botsingdetectie, fabricage tot opzwellend schilderen om er maar een paar te noemen. We waren in staat om deze taken te volbrengen binnen een zeer drukke periode van 6 maanden waarin we de verbindingen hebben ontworpen voor de gecompliceerde constructie die hieronder is afgebeeld.

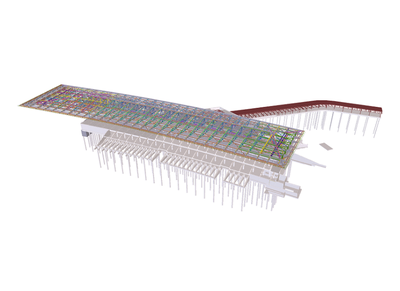

Vanwege de complexe aard van het project, werden Tekla & IDEA Statica intensief gebruikt (en vaak in tandem) om verbindingen te ontwerpen voor het 1100 ton zware stalen dak, die niet alleen hun dragende functie moesten uitvoeren, maar ook konden worden gefabriceerd en ter plaatse geïnstalleerd, terwijl ze nog steeds binnen het slanke profiel van de dakconstructie moesten blijven.

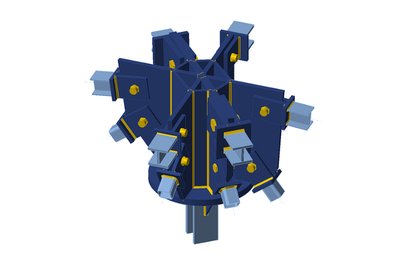

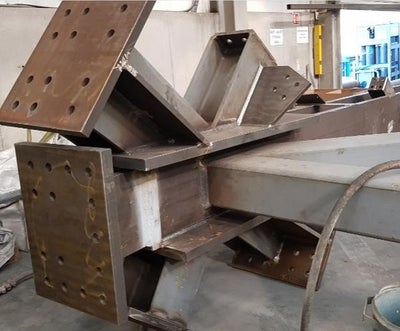

Om dit te bereiken moest Kiernan Steel ruimte laten voor mechanische toegang en apparatuur in en rond hun verbindingen en het was dus van cruciaal belang dat niet alleen de verbindingen zo klein mogelijk waren maar ook de precisie van het ontwerp en de detaillering van diezelfde leden van het grootste belang was, met name bij de knoopverbindingen waar verschillende uitkragende spanten samenkwamen op één enkel punt.
Momenteel is Kiernan Steel genomineerd en heeft zijn deelname gewonnen aan TEKLA’s 2019 BIM awards for Sports and Recreation Projects met het Curragh Redevelopment Project als inzending. Door het gebruik van IDEA Statica en de BIM mogelijkheden van Tekla Structures voor dit prestigieuze project heeft Kiernan Steel zich echt weten te onderscheiden in de competitie.
Oplossingen en resultaten
IDEA Statica heeft ons in staat gesteld om met meer vertrouwen verbindingen te ontwerpen, omdat we weten hoe de krachten verschillende spanningspatronen op de elementen creëren en omdat we visueel kunnen zien welke effecten de juiste verstijvingsopstelling op een verbinding heeft. Sinds het gebruik van IDEA hebben we een toename gezien in de efficiëntie van lassen en plaatafmetingen, evenals een toename in de output van het ontwerp van verbindingen, wat er uiteindelijk voor zorgt dat de klant het hoogst mogelijke kwaliteitsproduct krijgt in de kortst mogelijke tijd.
Bovendien betekent de mogelijkheid om de verbinding virtueel te zien voordat deze in een model wordt omgezet, dat we potentiële knelpunten van tevoren kunnen voorzien, zodat we problemen snel en efficiënter kunnen oplossen dan ooit voorheen. Daarom geloven we dat we door het gebruik van IDEA binnen ons bedrijf in staat zijn geweest om het proces tussen de conceptfase en de ontwerp- en fabricagefase te rationaliseren door optimaal gebruik te maken van het snel ontwerpen van verbindingen en door in staat te zijn om ontwerpsjablonen voor verbindingen van andere gebieden binnen het project over te brengen in een enkel IDEA Statica-bestand.
Gebruik van IDEA StatiCa
Kiernan Steel had het geluk dat IDEA StatiCa door de jaren heen beproefd en verbeterd is. De capaciteit van de software om letterlijk elk type verbinding te ontwerpen, heeft het tot de favoriete software gemaakt voor het modelleren van elk type verbinding, van de eenvoudigste tot de meest complexe.
Ireland

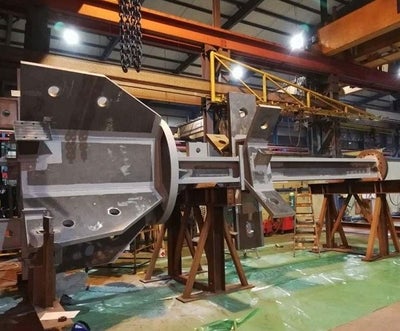

Het toepassen van IDEA StatiCa bij dit project bleek niet anders te zijn. In feite was IDEA StatiCa de enige software voor het ontwerpen van verbindingen die voor dit project werd gebruikt. Bovendien prijst Kiernan Steel het harde werk van het IDEA technische ondersteuningsteam voor hun enorme kennis en snelle antwoorden op alle gebieden met betrekking tot het ontwerpen van verbindingen. IDEA Statica bleek echt nuttig voor ons toen het werd gebruikt om twee van de knopen te ontwerpen die ruwweg een derde van het gehele dakoppervlak ondersteunen. Deze knopen hadden honderden belastingscombinaties en wogen elk maar liefst 30 ton. Het gebruik van IDEA Statica maakte het mogelijk om het meest economische en efficiënte ontwerp van deze twee knopen te maken.
Over Kiernan Structural Steel
Kiernan Structural Steel, een van Ierlands toonaangevende staalbouwbedrijven, heeft IDEA StatiCa in 2016 geadopteerd, slechts een paar maanden nadat de software op de markt was geïntroduceerd - nadat het meteen het potentieel ervan had gezien om het proces van het ontwerpen van verbindingen te versnellen. Sindsdien werd het hun belangrijkste software voor het ontwerpen van verbindingen voor bijna al hun verbindingsontwerpen.
Het bedrijf won de categorie Infrastructure, industrial & recreational structures project in de IDEA StatiCa Excellence Awards 2021.
Over de auteurs
De verbindingen voor de hoofdtribune van de Curragh werden ontworpen door Kiernan Steel's Structural Engineers - Mirivano Carrig & Stephen McKenna. Samen hebben zij meer dan 15 jaar ervaring in de staalconstructie-industrie en dat blijft maar toenemen. In de loop der jaren hebben zij de kracht van IDEA StatiCa gebruikt om een hele reeks verbindingstypes te creëren en op te lossen - variërend van zeer eenvoudig tot zeer complex.
Met een schat aan technische kennis en constructietechnieken gebruiken ze hun vaardigheden om ervoor te zorgen dat elk gebouw zo efficiënt mogelijk wordt ontworpen en dat het ter plaatse zo weinig mogelijk problemen oplevert, terwijl de kwaliteit en de gezondheids- en veiligheidsethos van het bedrijf behouden blijven.
