Aardgasinstallatie
Over het project
In dit project werd samengewerkt omdat het voorontwerp was voltooid voordat CSF Consulting erbij werd betrokken. Dit voorontwerp maakte gebruik van buitenlandse staalvormen. CSF kon het ontwerp met die vormen voortzetten omdat hun analysesoftware daar rekening mee hield.
United States
Het project bestond uit verschillende constructies, die allemaal uniek waren. Eén bepaalde constructie werd ontworpen met STAAD.Pro. Dit betekende dat Carlos A. Gutierrez, Principal Civil/Structural Engineer bij CSF Consulting LP, en zijn team STAAD.Pro konden gebruiken om de maatvoering van de elementen te bevestigen voor bijgewerkte belastingscondities, inclusief kritische seismische en windbelasting voor een open constructie. Vervolgens werden met behulp van IDEA StatiCa Checkbot de knopen, geometrie en belastingcombinaties overgebracht van STAAD.Pro naar IDEA StatiCa, waardoor het handmatig invoeren van belastingen en het opnieuw modelleren werd vermeden. Toen de verbindingsontwerpen klaar waren, konden ze vanuit IDEA StatiCa een berekeningspakket maken om het voor de overheid gemakkelijker te maken de outputs goed te keuren en er eventueel commentaar aan toe te voegen.
Technische uitdagingen
De meeste uitdagingen kwamen voort uit het feit dat het project zijn oorsprong vond in China, waar een andere nationale code geldt dan in de VS. Dit betekende dat CSF het ontwerp van de constructie opnieuw moest analyseren en bevestigen op basis van Amerikaanse codes met gebruikmaking van buitenlandse staalvormen, aangezien het project offshore gefabriceerd zou worden.
United States

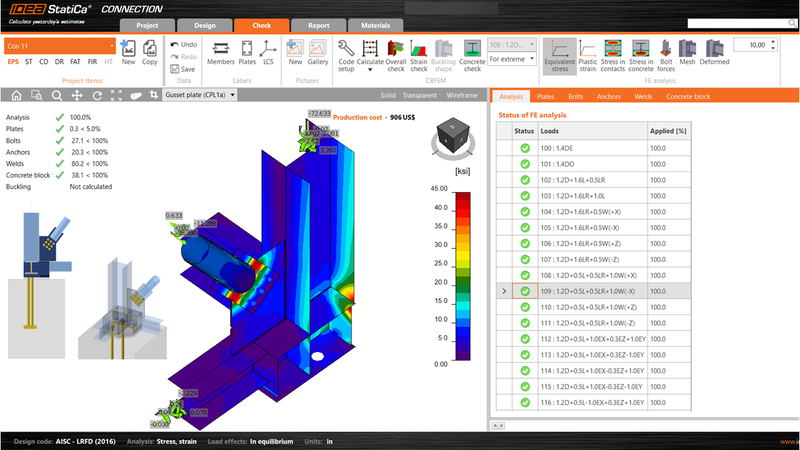

De hieronder getoonde verbinding is representatief voor de complexiteit van dit project. Zij bestond uit een kolomvoetplaat met verschillende verstijvers en twee horizontale elementen en een diagonaal schoorelement dat aan die kolom vastzat en verankerd was aan een betonnen voetstuk.
Oplossingen en resultaten
Met behulp van IDEA StatiCa kon het team van Carlos A. Gutierrez elke verbinding controleren en, nog belangrijker, bewijzen dat alle belastingsgevallen waren gecontroleerd, zoals vereist door de beoordelende instantie. Dit bespaarde hen gemiddeld minstens 30 manuren per verbinding. Deze tijdsbesparing hielp de ingenieur en het project binnen de planning en het budget te blijven.
United States
De interoperabiliteit tussen STAAD.Pro en IDEA StatiCa bleek cruciaal bij het voorkomen van fouten bij de belastinginvoer. Dit betekende dat ze in staat waren om de oorspronkelijke Chinese ontwerpen met succes om te zetten en te verifiëren als aanvaardbare en veilige ontwerpen die volledig controleerbaar waren en aan de lokale wetgeving voldeden.
Over CSF Consulting
CSF Consulting is uniek in zijn multidisciplinaire aanpak en biedt civiele, structurele en forensische ingenieursdiensten en landmeetkundige diensten. Het bureau levert wereldwijd diensten aan eigenaren, architecten en aannemers voor projecten van elke omvang en complexiteit.
CSF Consulting is opgericht in 1995 en heeft meer dan 1200 succesvolle projecten opgeleverd. Hun professioneel team heeft momenteel vergunning in 40 van de 50 Amerikaanse staten en heeft de kennis en ervaring om alle uitdagingen van de hedendaagse complexe projecten aan te kunnen.
