Het IFC-formaat (Industry Foundation Classes) is een gestandaardiseerd open bestandsformaat dat wordt gebruikt in de architectuur-, ingenieurs-, bouw- en exploitatiesector (AECO) om de uitwisseling van digitale informatie te vergemakkelijken tussen vele softwareapplicaties die worden gebruikt bij het ontwerp, de bouw en het beheer van gebouwen en infrastructuur - de droom van een detailer!
IFC is essentieel voor BIM-processen en -workflows (Building Information Modeling) omdat het interoperabiliteit tussen verschillende BIM-softwareapplicaties mogelijk maakt.
Geschiedenis
De ontwikkeling van IFC begon in de jaren 1990 onder auspiciën van de International Alliance for Interoperability (IAI), nu bekend als buildingSMART International.
Het doel was om een universeel bestandsformaat te creëren dat datasilo's (een verzameling gegevens in het bezit van één groep die niet gemakkelijk of volledig toegankelijk is voor andere groepen in dezelfde organisatie) zou kunnen doorbreken en samenwerking tussen verschillende belanghebbenden in de AECO-sector mogelijk zou maken. De eerste officiële versie, IFC 1.0, werd uitgebracht in 1996.
Sindsdien heeft IFC verschillende herzieningen en updates ondergaan om tegemoet te komen aan de veranderende behoeften van de industrie en technologische vooruitgang. Belangrijke versies zijn IFC2x3, IFC4 en IFC4 Addendum 2, die elk nieuwe functies en mogelijkheden introduceren. IFC5 bevindt zich momenteel in de vroege planningsfase. Er wordt volledige ondersteuning verwacht voor verschillende infrastructuurdomeinen en meer parametrische mogelijkheden.
ISO registreert het en er is een officiële Internationale norm, ISO 16739-1:2018.
Hoe werkt de IFC
IFC maakt de uitwisseling van bouwinformatiemodellen (BIM) en structurele gegevens tussen softwareapplicaties en belanghebbenden in een bouwproject mogelijk. Het bevordert samenwerking en informatie-uitwisseling en vermindert fouten en redundantie in het bouwproces. Het formaat ondersteunt de gehele levenscyclus van een gebouw, van ontwerp en constructie tot facilitair beheer.
IFC is gebaseerd op een hiërarchisch, objectgeoriënteerd datamodel. Het stelt bouwwerkelementen en hun relaties voor als objecten en eigenschappen.
IFC definieert de verschillende bestandsformaten die kunnen worden gebruikt. De meest voorkomende is IFC-STEP, andere zijn IFC-XML en IFCJSON.

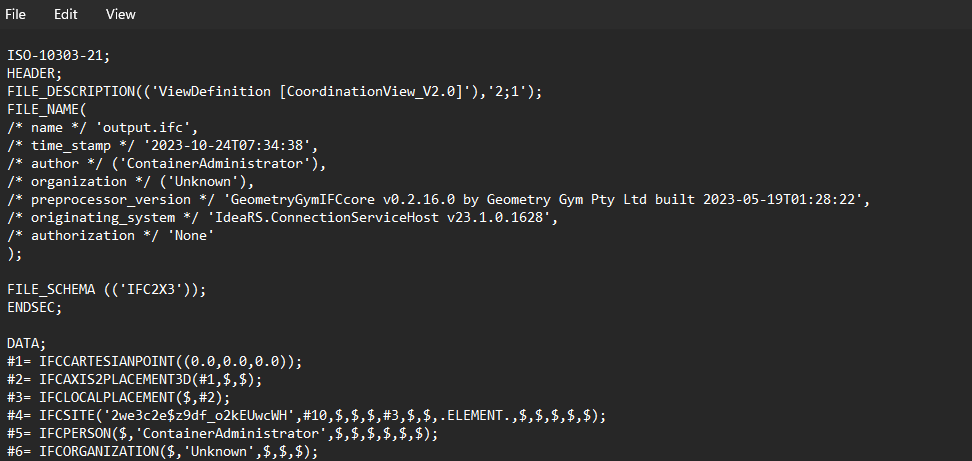

IFC-SPF is een tekstformaat dat wordt gedefinieerd door ISO 10303-21 ("STEP-File"), waarbij elke regel meestal uit één objectrecord bestaat en de bestandsextensie ".ifc" heeft. Dit is het meest gebruikte IFC-formaat, met als voordeel dat het compact is en toch leesbare tekst bevat.
IFC-XML is een XML-formaat gedefinieerd door ISO 10303-28 ("STEP-XML"), met de bestandsextensie ".ifcXML". Dit formaat is geschikt voor interoperabiliteit met XML-tools en het uitwisselen van gedeeltelijke bouwmodellen. Vanwege de grote omvang van typische bouwmodellen is dit formaat in de praktijk minder gebruikelijk.
IFCJSON maakt gebruik van JSON, een modern formaat dat vaak wordt gebruikt door webapplicaties.
IFC en software voor bouwkundig ingenieurs
Bouwkundig ingenieurs zijn deelnemers aan de processen en workflows van bouwconstructies. Tegenwoordig is het meer dan vroeger noodzakelijk dat het structurele model wordt geïntegreerd met bouwkundige, mechanische en andere systemen.
Veel softwareapplicaties ondersteunen het IFC-formaat, waaronder:
- Autodesk Revit
- Autodesk Advance Steel
- Bentley Systems MicroStation
- Graitec Advance Design
- Graphisoft ArchiCAD
- Dassault Systèmes SolidWorks
- Trimble SketchUp
- Nemetschek Allplan
- Tekla Structures
IFC en IDEA StatiCa

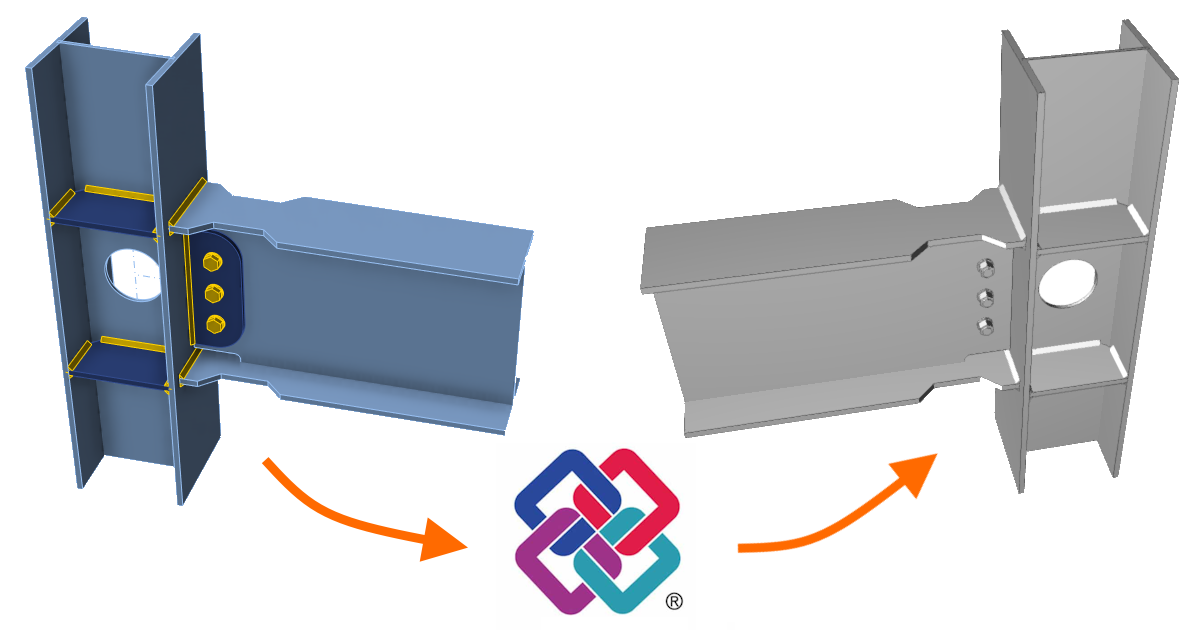

Ons vlaggenschip voor staal, IDEA StatiCa Connection, en de veelgebruikte webapplicatie Viewer, kunnen nu uw ontworpen verbindingen maken en opslaan als een *IFC-bestand.

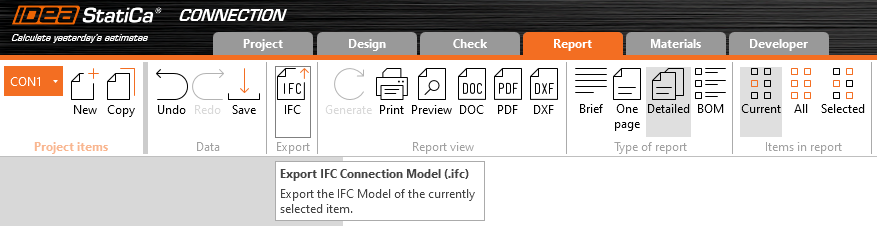

Desktop applicatie – Connection
Het brengt ons meer interoperabiliteit binnen de structurele softwarefamilie en verbetert het dagelijkse leven van bouwkundig ingenieurs.
