Projet Léon Grosse
Nous avons eu l’occasion de rencontrer Jean-Marc Froger et Junior Ndiaye qui nous ont présenté un projet atypique alliant béton armé et acier sur le chantier du groupe scolaire Clairbois à Rambouillet. Ce projet, conçu par l’agence Yoonseux Architectes et réalisé par l’équipe Besnard & Chauvin, filiale du groupe en charge des travaux, est particulièrement innovant.
Il s’agit d’une poutre de 13,30 m de portée, relativement fine avec 20 cm d’épaisseur et 1,30 m de hauteur, comportant 48 réservations pour accueillir les lames d’un brise-soleil. Les réservations de 3 cm x 15 cm sont disposées tous les 20 cm.
Un premier calcul a permis de dimensionner la poutre avec son ferraillage ; cependant, il était primordial que la présence de ces 48 réservations ne vienne pas perturber le bon fonctionnement de la poutre, notamment au niveau du passage des bielles inclinées entre les réservations.

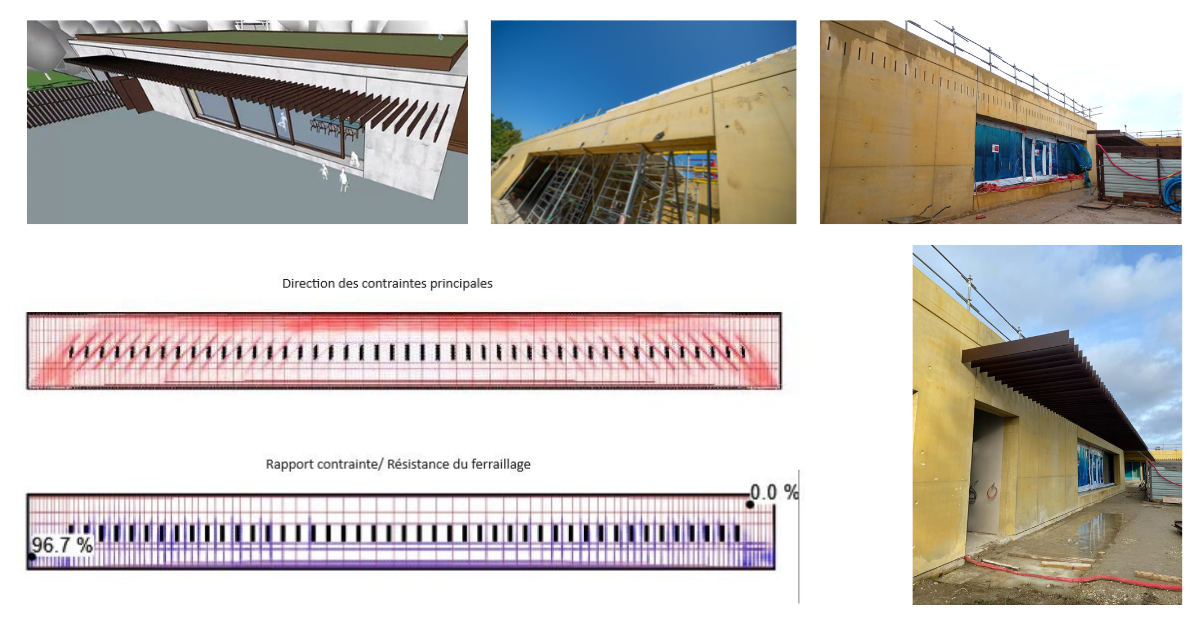

Ce modèle a été réalisé sur IDEA StatiCa Concrete, en prenant en compte la totalité des réservations et le phasage, car la poutre a été coulée sur place en plusieurs étapes. Le calcul a conforté les options initiales de ferraillage, en prenant également en compte la torsion.
Dernière contrainte, le rendu final imposé par la Maîtrise d’œuvre demandait une excellente qualité de surface et une teinte ocre dans la masse.
Des études au chantier = du calcul au concret !
C’est toujours intéressant de voir les projets de nos utilisateurs se réaliser.
Conception et calculs effectués avec le logiciel IDEA StatiCa.
