Perex (en anglais) Les murs en béton armé sont un élément structurel courant dans de nombreux bâtiments, mais comment les concevoir correctement ? Vaut-il mieux utiliser une approche linéaire ou non linéaire ? Dans cet article, nous allons explorer ces questions, faire une comparaison et vous montrer comment éviter les sous-estimations et les fissures en utilisant la méthode de l’innovation.

Nouveautés pour Steel

C’est avec grand plaisir que nous vous présentons le dernier épisode d’IDEA  StatiCa : 23.1. Il semble que ce n’est qu’hier que nous avons publié la version 23.0 et que la liste des améliorations depuis lors est longue et intéressante. Vous verrez dans la liste ci-dessous que certains de ces changements ont été implémentés dans le cycle de développement de la version 23.0 et de ses correctifs, avec de toutes nouvelles améliorations pour cette version également.

Nos clients sont très importants pour nous et nous voulons rendre leur expérience aussi simple que possible.  À cette fin, nous avons mis en œuvre plusieurs améliorations dans le domaine des soudures, un meilleur rapport des singularités et de la conception au feu, pour n’en citer que quelques-unes.  Pour beaucoup de ceux qui utilisent nos liens BIM, il y aura une toute nouvelle fonction d’exportation à partir d’une connexion au format IFC.  Ce format contribuera à combler encore plus le fossé entre la conception et la fabrication.

Nous vous invitons à en lire plus.

Améliorations apportées à la conception des assemblages en acier et à l’analyse des barres :

Export of an IFC file from IDEA StatiCa Connection

The Industry Foundation Classes (IFC) format is an open data, vendor-neutral format that enables the sharing of CAD data. This offers users the ability to share a connection design in a format readable by other BIM software.

One IFC model is more than a dozen drawings

As a detailer, modeling a complex, or even simple, connection design according to 2D drawings provided by a structural engineer can get complicated and create room for error. Therefore, it is important to share as much information between the professions as possible. So, why not use a format that is recognized by every BIM software tool of the industry? An IFC provides you with a 3D representation of the connection, which can be linked to Tekla, Revit, etc., and IFC viewers.

How to export your connection design into IFC

All it takes is one click!

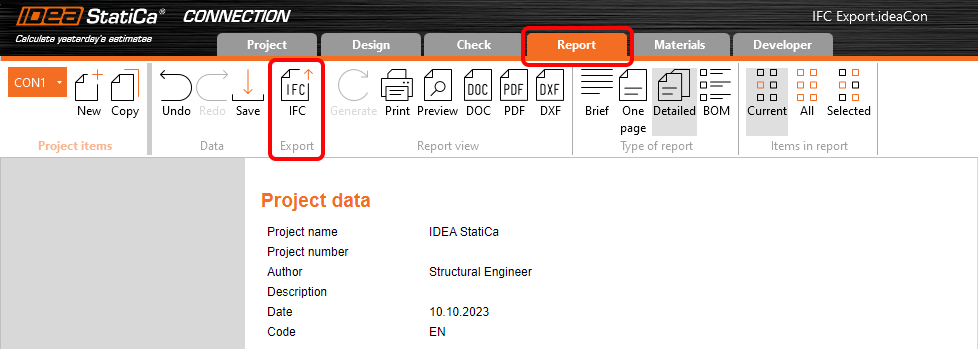

  • Design your steel joint in IDEA StatiCa Connection and navigate to the Report tab.
  • Click on the IFC export icon, and it's done!

You can export connections into IFC even if you don't use the desktop application!

  • Just upload the steel joint to our web application IDEA Statica Viewer.
  • Click on the icon of IFC file and IFC of your joint will be automatically downloaded.

The IFC file includes:

  • A geometrically accurate model of the connection, including bolts and welds.
  • Basic information about cross-sections, bolts, welds, and materials.
  • The model defined as an IFC2x3 coordination view

A visual representation of a connection

The IFC file can be imported to BIM/CAD tools (such as Tekla Structures, Autodesk Revit, etc.) as a visual representation of the connection model. This provides the detailer with a better understanding of the model. Opening the model in any IFC viewer software brings you a wholesome view and the possibility to create additional section views, cuts, and measurements.

IFC export improvements (since version 23.1.1)

Here you can find listed improvements and details about the IFC export in 23.1.1 patch:

Supported and verified Viewers:

Information about Cross sections and Materials

  • Information about cross section and materials are contained in custom properties ("IDEA_CrossSection", "IDEA_MaterialSteel*" property sets).

Improved Openings, Notch-cutting

  • Notches and Openings operations are supported fully for IFC export and are visualized correctly in IFC viewers (Solibri, BIMvision, and Autodesk viewer checked)

Negative volumes primarily export to IFC

  • Negative Volumes with limitations
    • In IDEA 23.1.1 added support for "Type" member Limitation - mirroring is not supported (planned for next iteration)
    • In IDEA 23.1.1 added support for "Type" plate Limitation - negative plate is exported to IFC and has to be disabled in IFC viewer (planned for next iteration)

Improved bolt positioning during export

Improved IFC export of circular connection plates with unequal meshing

  • Circular plates are exported correctly to the IFC

Validated IFC Syntax and Schema of IFC 2x3 by BuildingSmart validation tool

  • https://validate.buildingsmart.org/ (note: referencing rules are not satisfied on purpose - referencing welds to multiple edges)

Rods can be exported to IFC from IDEA Statica

  • Rods are supported for IFC export

Improved positioning of welds

  • Welds are placed on the right edges according to the Connection model

Known limitations

IFC export from IDEA StatiCa Connection app and Viewer is optimized to export 3D geometry with parameters about materials and cross sections of contained objects.

Some software supports importing IFC objects and can even convert IFC objects to native design objects. We want to support this opportunity as much as possible but can’t optimize it for all.

Here, you can see the status of optimization for the following software:

Tekla Structures 2022, 2023

  • IDEA IFC model can be imported
  • Items can be converted to native objects “as item”

Autodesk Revit 2023, 2024

  • IDEA IFC model can be imported as a linked project

Advance Steel 2023, 2024

  •  IDEA IFC can not be imported into Advance Steel (boundary representation geometry is not supported in Advance Steel)

IFC version

IFC 2x3 as coordination view is exported. (no option for settings)

Beams and plates

Beam and plates are exported as mashed geometry, so they do not act like a dimension object. (Advance Steel import limitation)

Bolt holes

Bolt holes are exported, but not all viewers and tools support viewing them.

Properties

Exported properties are SI units only.

Améliorations mineures dans l’acier :

  • Nouveau design des icônes dans le ruban de l’application IDEA StatiCa Connection
  • Mise à jour des matériaux de qualité acier et boulons AISC pour AISC360-22 (depuis le patch 23.0.4)
  • Notification des boulons en bois indisponibles, vérification des résultats et rapport  (depuis le patch 23.0.1)

Table d’essai

Plaque de remplissage

Élasticité

Diagramme contrainte-déformation

Nouveautés pour le béton et la précontrainte

Chaque année, nous introduisons des améliorations significatives pour faciliter le travail des ingénieurs du monde entier. La version 23.1 se distingue par le fait qu’elle comprend une nouvelle application, IDEA StatiCa 3D Detail, plutôt que d’être une simple amélioration des applications existantes. Cette nouvelle application permet la conception de n’importe quelle zone de béton armé soumise à des contraintes spatiales grâce à l’utilisation d’éléments volumiques.

L’application Detail a fait l’objet d’une refonte complète de l’interface utilisateur, ainsi que d’un nouveau lifting des icônes, la positionnant au zénith de la maîtrise technologique d’IDEA StatiCa.

Les dernières améliorations concernent l’application RCS, où des modifications de la redistribution et de la reconception des contraintes entre le béton et l’armature du béton ont été observées lors de la vérification du code d’interaction. Ces mises à jour témoignent de la poursuite continue de l’innovation technologique d’IDEA StatiCa.

Faits saillants

Améliorations mineures

  • Unification de l’unité pour la rigidité du support
  • Détail – Améliorations de l’importation DXF
  • IOM – Description du nom extrême

Nouveautés pour les liens BIM et les outils Cloud

Les liens BIM avec les principaux acteurs du domaine de l’ingénierie structurelle se sont avérés être un outil puissant pour réduire le temps de modélisation, diminuer le nombre d’erreurs de copier-coller et résoudre les immenses problèmes liés au transfert de données. Parce qu’IDEA StatiCa suit les besoins et les flux de travail de ses utilisateurs, le développement se poursuit en étendant les fonctionnalités des interconnexions déjà fonctionnelles ainsi que la liste des logos tiers pris en charge avec lesquels nous pouvons coopérer. Grâce à la coopération avec d’autres fournisseurs, nous pouvons maintenant présenter fièrement notre nouveau lien BIM avec SDS2 by Allplan et le plugin IDEA pour l’outil Rhino Grasshopper .

Les ingénieurs en structure veulent-ils inventer la roue encore et encore ? Généralement non. Pourquoi ne pas utiliser ce qui a déjà fonctionné ? Connection Library est la plus grande base de données d’assemblages en acier accessible en ligne et peut être une source d’inspiration dans les cas où le concepteur est à court d’idées.

Si vous souhaitez vérifier la compatibilité avec votre application particulière, il vous suffit de jeter un coup d’œil à notre liste des versions activement prises en charge dans la version 23.1.

De plus, pour vous aider dans vos démarches, nous avons le Campus récemment remanié. Cette ressource éducative vous offre une excellente sélection de cours d’apprentissage en ligne à votre rythme, chacun avec la possibilité d’obtenir une certification de niveau professionnel.

Consultez la liste actuelle des incidents résolus signalés par nos clients.

Notes de mise à jour complètes

Ci-dessous, vous pouvez télécharger les notes de version d’IDEA StatiCa v23.1 au format PDF.
