Su centro de datos estructurales para todas las partes interesadas

Esta mejora permite a los ingenieros estructurales aprovechar la mayor parte del poder de la aplicación IDEA StatiCa Checkbot sin necesidad de una licencia de pago, haciéndola más accesible que nunca.

La aplicación Checkbot Free funciona tanto como un complemento vinculado a una herramienta FEA o CAD específica como una aplicación independiente capaz de importar, gestionar y exportar diferentes tipos de datos de diseño. Para la mayoría de sus capacidades, Checkbot no requiere una licencia de pago: el único requisito previo es una cuenta de usuario válida de IDEA StatiCa. Esto significa que también sin la licencia de pago, educativa o de prueba, los usuarios aún pueden aprovechar las ventajas de las características de Checkbot Free.

Si un usuario aún no ha creado una cuenta de IDEA StatiCa, existe una guía paso a paso fácil para ayudar con la configuración de una cuenta básica.

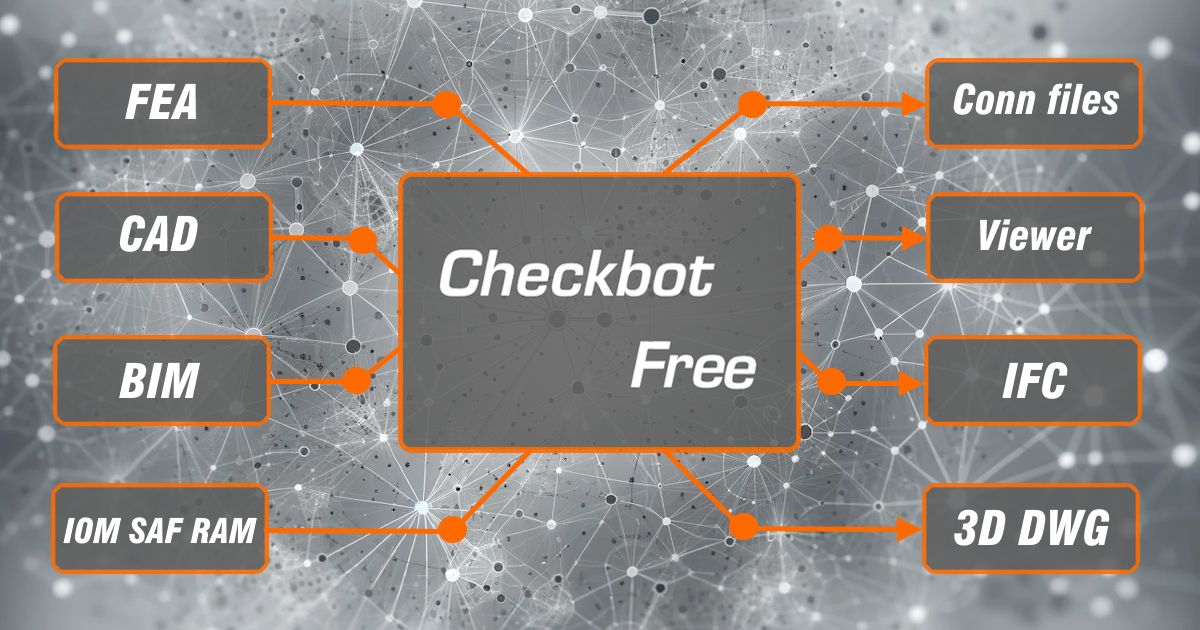

Checkbot no es solo una herramienta, sino un ecosistema completo diseñado para integrarse sin problemas con aplicaciones FEA, CAD y BIM. El flujo de trabajo típico comienza cuando un ingeniero importa datos estructurales a Checkbot. Esto puede ser cualquier cosa, desde modelos de edificios detallados hasta partes estructurales intrincadas. La versatilidad de Checkbot permite una transición fluida de datos desde otras herramientas de diseño, asegurando que los ingenieros comiencen con un modelo base completo y preciso.

Bien, los datos están dentro con éxito, ¿y ahora qué?

Una vez que se importan los datos, los ingenieros pueden realizar ajustes o cambios precisos dentro de Checkbot. Esta flexibilidad es esencial para adaptar el modelo estructural a los requisitos específicos del proyecto o para optimizar el diseño en términos de eficiencia y seguridad. Ya sea modificando dimensiones, alterando propiedades de materiales o ajustando excentricidades de miembros, Checkbot proporciona una interfaz intuitiva que mejora la productividad y reduce la probabilidad de errores.

En la escena 3D, es claramente visible qué tipo de datos 'llegaron' y cómo se relacionan entre sí los elementos del modelo. Un enorme beneficio es que las fuerzas internas se importan junto con los parámetros de geometría si la fuente de datos los contiene. La lista de herramientas de donde pueden provenir los datos es impresionante con varias decenas de logotipos, ¡y sigue aumentando!

El siguiente paso en el flujo de trabajo es la exportación de partes específicas del modelo a aplicaciones especializadas como Connection, Detail y Member. Este enfoque modular asegura que cada aspecto del diseño estructural sea manejado por las herramientas apropiadas, mejorando la calidad y precisión del resultado final. Para aquellos que buscan visualizar y compartir sus diseños, Checkbot también ofrece la opción de exportar conexiones estructurales a la aplicación Viewer basada en la nube. Esta característica es invaluable para proyectos colaborativos, permitiendo a los miembros del equipo ver e interactuar con modelos 3D de forma remota.

En la aplicación Cloud Viewer, pueden comenzar las animadas discusiones sobre el diseño. Además de la pantalla 3D interactiva general, hay información completa sobre todos los componentes disponibles. Así que la investigación de tamaños, materiales y geometrías es cuestión de segundos. Si el ingeniero los incluyó, los efectos de carga aplicados al modelo durante el análisis también son visibles en la tabla. Además, los usuarios pueden exportar sus modelos en formato IFC o como archivos DWG 3D, facilitando la compatibilidad e integración con otro software estándar de la industria. Esto asegura que los datos puedan moverse sin problemas desde el diseño hasta la fabricación y más allá, apoyando un flujo de trabajo integral.

El valor de Checkbot se extiende más allá de sus capacidades técnicas. Puede servir a una amplia gama de profesionales en el campo de la ingeniería civil, incluyendo dibujantes, detallistas, fabricantes, trabajadores de talleres de montaje y montadores. Al cerrar la brecha entre diferentes etapas del proceso de construcción, Checkbot mejora la colaboración y reduce el riesgo de falta de comunicación.Su capacidad para sincronizar proyectos continuamente asegura que todos estén trabajando con la información más precisa y actualizada.

¿Cuáles son los escenarios donde las partes interesadas lo encontrarán útil?

Dentro de la oficina de ingeniería:

Los paquetes de IDEA StatiCa son una de las necesidades de las oficinas de ingeniería estructural. Por lo tanto, los beneficios de un Checkbot 'desencadenado' serían bienvenidos por ellos en primer lugar. Incluso si los puestos de licencia no están disponibles en ese momento, todavía existe una opción para la preparación de modelos de análisis para las siguientes fases del flujo de trabajo. El modelo estructural FEA se importa con todas las fuerzas internas disponibles y los modelos de conexión se exportan rápidamente. Una vez que el puesto esté disponible nuevamente, el trabajo puede continuar donde terminó la parte "gratuita".

Del ingeniero al detallista:

Cuando el modelo 3D BIM o los dibujos 2D necesitan ser pulidos según los requisitos del ingeniero, es más útil trabajar con el modelo 3D original que el ingeniero preparó en lugar de seguir algunos borradores a mano; por lo tanto, es valioso compartir el proyecto de Checkbot. Aunque el dibujante no puede abrir los modelos analíticos, con una cuenta básica en Checkbot Free, aún puede abrir cada modelo de conexión específico e investigar todos los detalles directamente en Viewer, o exportar el archivo IFC e importarlo en su modelo BIM.

Del detallista al ingeniero:

Una vez que el contratista, fabricante o detallista se da cuenta de que es necesario realizar cambios en el diseño original del ingeniero, hay varias opciones sobre cómo comunicar los cambios. Pero, ¿cómo se pueden evitar la mayoría de los posibles errores durante el copiado y pegado de todos los números y parámetros? El dibujante simplemente importa sus cambios en Checkbot, exporta y envía los archivos de conexión IDEA directamente al ingeniero para la reverificación del código.

¿Es el fin de los complementos CAD?

Durante algún tiempo, una parte de los pasos antes mencionados fueron cubiertos por complementos CAD gratuitos para Revit, Advance Steel y Tekla structures, y estos complementos continuarán funcionando con versiones anteriores. Pero a partir de mayo de 2024, Checkbot Free interviene y cubre todas las funcionalidades proporcionadas anteriormente por estos complementos CAD. La mayor ventaja es obvia: una herramienta los gobierna a todos ahora. Significa un archivo de configuración común, una instalación, un icono y el mismo flujo de trabajo.

Resumen

Al 'liberar' el Checkbot, las barreras para acceder a esta poderosa herramienta se han reducido significativamente, empoderando a más profesionales para mejorar sus flujos de trabajo, mejorar los resultados de los proyectos y, en última instancia, contribuir a diseños estructurales más seguros y eficientes.

Las discusiones sobre los estándares BIM han estado en el aire durante algún tiempo, pero después de veinte años, la mayoría de estos estándares se están construyendo bajo los techos de desarrolladores específicos. Afortunadamente, hay empresas que intentan con éxito traer soluciones sobre cómo hacer que estos 'estándares'disparos se comuniquen entre sí.
