Warum wird im Materialdiagramm des Eurocodes eine Dehngrenze von 5% verwendet?

Alle Stahlplatten, wie Flansche oder Stege von Profilen, Versteifungen, Rippen und Winkel werden durch finite Elemente modelliert. Die FEM ist im Hochbau weit verbreitet und bringt sehr gute und vertrauenswürdige Ergebnisse.

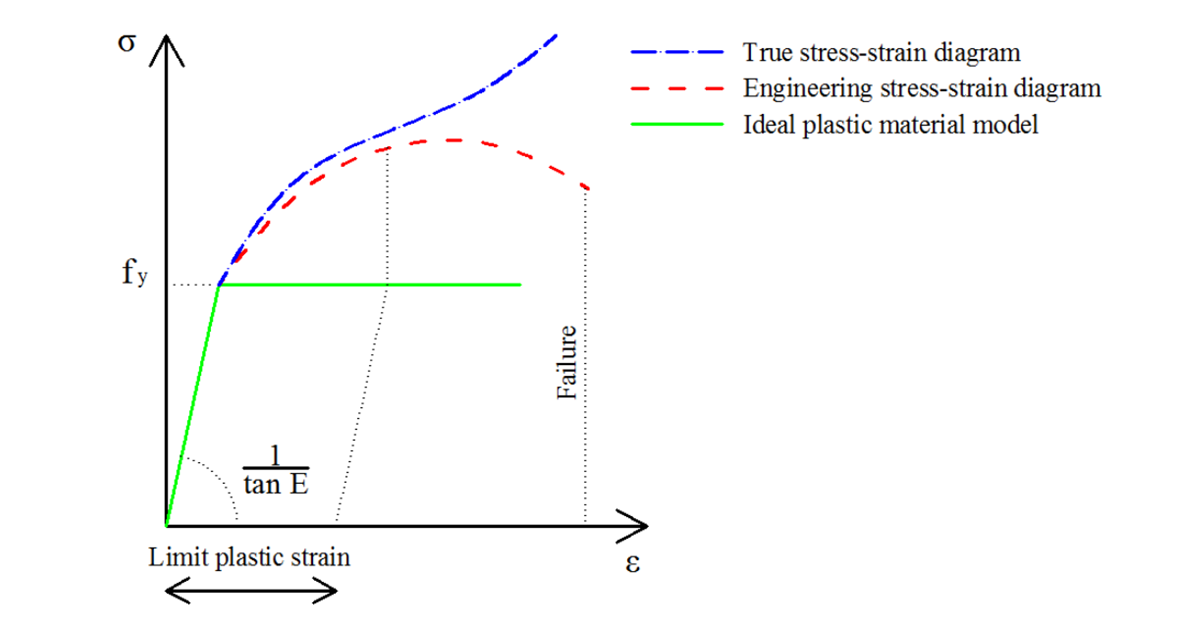

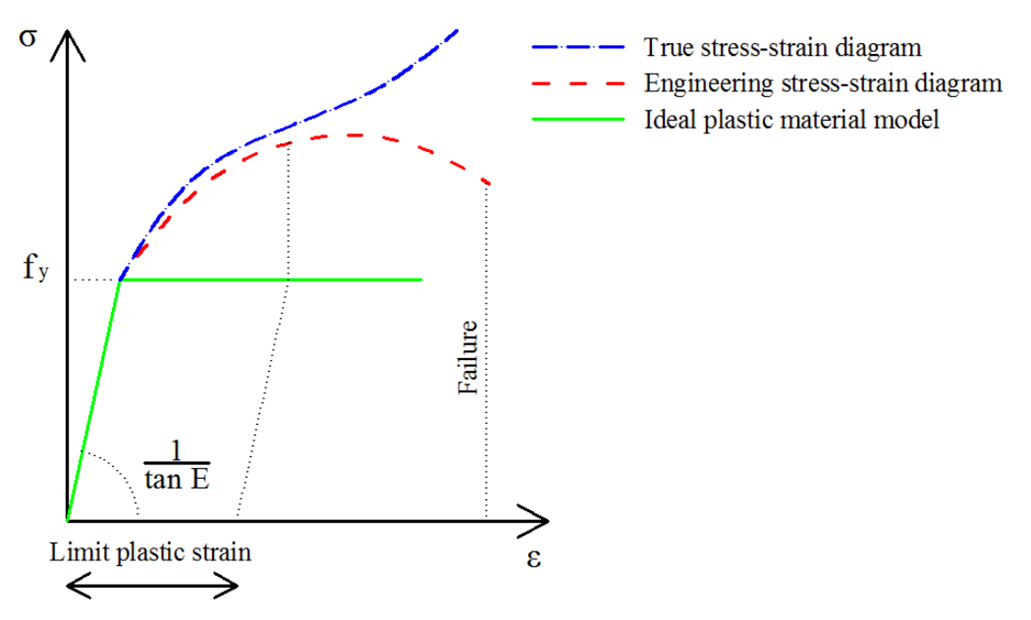

Auf den Platten werden die resultierende Vergleichsspannung (HMH, von Mieses) und die plastische Dehnung berechnet. Da das perfekt elastoplastische Materialmodell verwendet wird, überprüft der Spannungsnachweis die Platte nicht (die Spannung überschreitet niemals F_y). Es wird ein Nachweis einer äquivalenten plastischen Verformung durchgeführt. Der Grenzwert von 5% wird im Eurocode (EN1993-1-5 Anhang C, Absatz C8, Anmerkung 1) empfohlen; dieser Wert kann vom Anwender in den Projekteinstellungen geändert werden. Dieser Grenzwert der äquivalenten plastischen Verformung wird in Formeln in allen anderen Normen berücksichtigt, obwohl er dort nicht ausdrücklich erwähnt wird.

Das Plattenelement ist in 7 Ebenen unterteilt und das elastische/plastische Verhalten wird in jeder Ebene separat untersucht. Die Zusammenfassung der Ausgabe listet den kritischsten Nachweis aller 7 Ebenen auf.
