Warum ist der Interaktionsnachweis auch bei höherer Last noch 100%?

Der Interaktionsnachweis wird für eine Kombination aus Querkraft und Torsion, aber auch für deren Kombination mit Biegemoment durchgeführt. Auch nach Erhöhung der Schnittgrößen kann der Interaktionsnachweis noch bei 100 % liegen. Der Grund liegt darin, den plastischen Zweig von Bewehrungsstab oder Beton zu erreichen. Zeigen wir es am Beispiel:

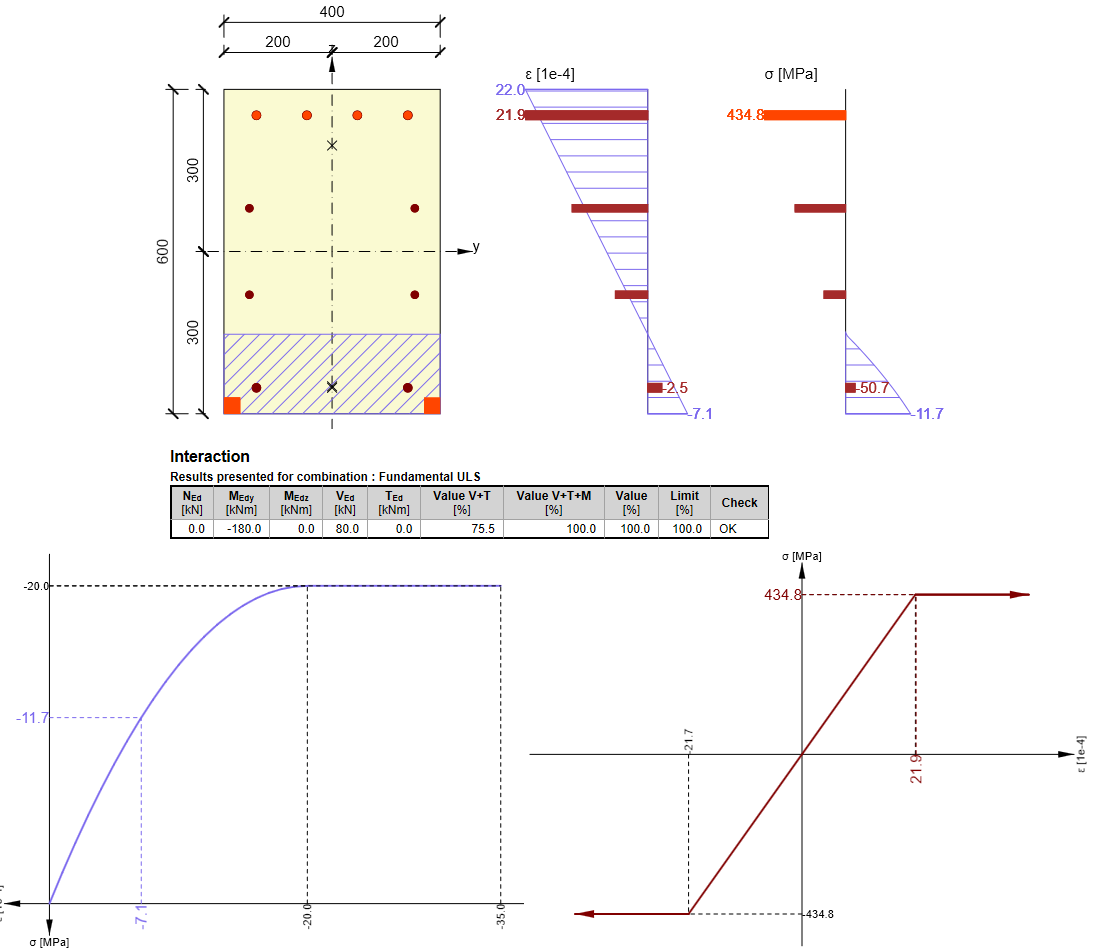

Der Querschnitt wird mit einer Querkraft von 80 kN und einem Biegemoment von -180 kNm belastet. Die oberste Lage der Bewehrungsstäbe hat gerade die Streckgrenze erreicht – dargestellt in der Spannung entlang der Querschnittshöhe und im Spannungs-Dehnungs-Diagramm des Bewehrungsstabs.

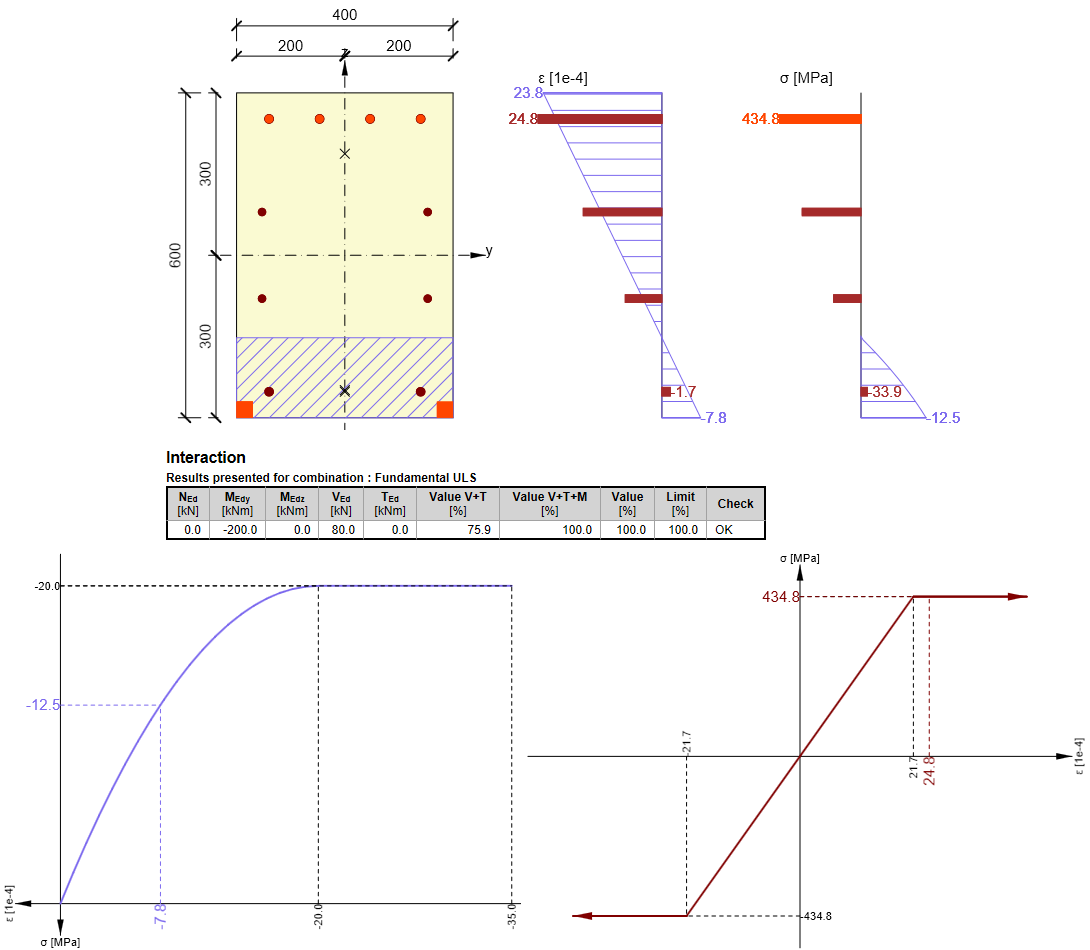

Erhöhen wir das Biegemoment auf -200kNm und wir werden sehen, dass wir die Dehnungen auf den plastischen Zweig für die obere Lage erhöhen. Die Lagen unter der obersten beginnen zu plastifizieren, aber in der obersten Lage verbleiben 100 % der Streckgrenze. Deshalb ergibt der Nachweis der Interaktion 100 %.
