Sehen Sie sich dieses kurze Video an, um die wichtigsten Funktionen, die für die Software verwendeten Methoden, die Validierung der Ergebnisse und Fallstudien aus aller Welt zu verstehen:
IDEA StatiCa Connection kann alle Arten von Schweiß- oder Schraubverbindungen, Fußplatten, Fundamenten und Verankerungen bemessen. Es bietet genaue Nachweise, Ergebnisse für Festigkeit, Steifigkeiten und die Beulanalyse einer Stahlverbindung an. Schrauben, Schweißnähte und Betonblöcke werden nach verschiedenen Normen der Praxis nachgewiesen. Es stehen Vorlagen für die am häufigsten verwendeten Verbindungen sowie eine Vielzahl vordefinierter warmgewalzter und blechgeschweißter Bauteile zur Verfügung.
Die neue CBFEM-Methode im Inneren verändert das Spiel der strukturellen Verbindungsbemessung
Zusammen mit zwei führenden technischen Universitäten haben wir eine neue Methode für die Analyse und den Nachweis von Stahlverbindungen mit allgemeinen Formen und Belastungen entwickelt. Es wird als komponentenbasiertes Finite-Elemente-Modell (CBFEM) bezeichnet. Nach 5 Jahren Primärforschung und theoretischen Vorbereitungen wurde die erste Version der Anwendung innerhalb von 24 Monaten programmiert und im Mai 2014 veröffentlicht.

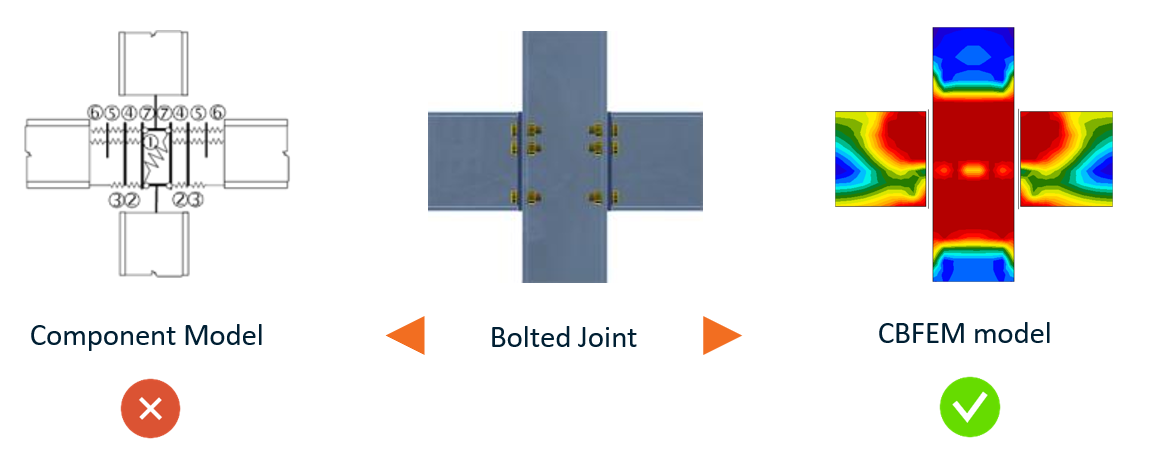

Wie CBFEM funktioniert
Wir kombinieren zwei bekannte und vertrauenswürdige Methoden, die von Ingenieuren auf der ganzen Welt verwendet werden - die Finite-Elemente-Methode und die Komponentenmethode:
- Die Verbindung ist in Komponenten unterteilt.
- Alle Stahlplatten werden nach der Finite-Elemente-Methode unter der Annahme eines idealen elastisch-plastischen Materials modelliert.
- Schrauben, Schweißnähte und Betonblöcke werden als nichtlineare Federn modelliert.
- Das Finite-Elemente-Modell wird zur Analyse der Schnittgrößen in jeder der Komponenten verwendet.
- Die Platten werden auf plastische Grenzdehnung nachgewiesen - 5% gem. EC3.
- Jede Komponente wird durch bestimmte Formeln nachgewiesen, die in der nationalen Norm definiert sind, ähnlich wie bei der Verwendung der Komponentenmethode.
Validierung und Verifizierung
Die Ergebnisse aller Tests zur Bestätigung der Sicherheit und Zuverlässigkeit der CBFEM-Methode und der IDEA StatiCa-Verbindung sind veröffentlicht und verfügbar. Besuchen Sie unsere Website, um sie zu untersuchen. Professor Wald und sein Team veröffentlichen auch ein Buch über die Bemessung von Stahlverbindungen nach der CBFEM Methode.
