Überprüfung des Querschnitts durch das N-M-M Verhalten?

Wenn wir das Gleichgewicht eines Querschnitts finden, können wir die Dehnungsebene bestimmen. Wir können die Dehnung überall entlang der Tiefe des Querschnitts, basierend auf dieser Ebene, berechnen. Anhand der Spannungs-Dehnungs-Diagramme für jedes Material erhalten wir die Spannungen bzw. Kräfte in den Bewehrungsstäben, Betonquerschnitten oder deren Teilen.

Berechnete Spannungen und Kräfte werden mit den Grenzdehnungen verglichen, die für jedes Material durch die Norm definiert sind.

Der Vorteil dieser Methode besteht darin, dass wir aus den gegebenen Schnittgrößen, die im Querschnitt wirken, ein vollständiges Bild der Spannungs- und Dehnungswerte erhalten.

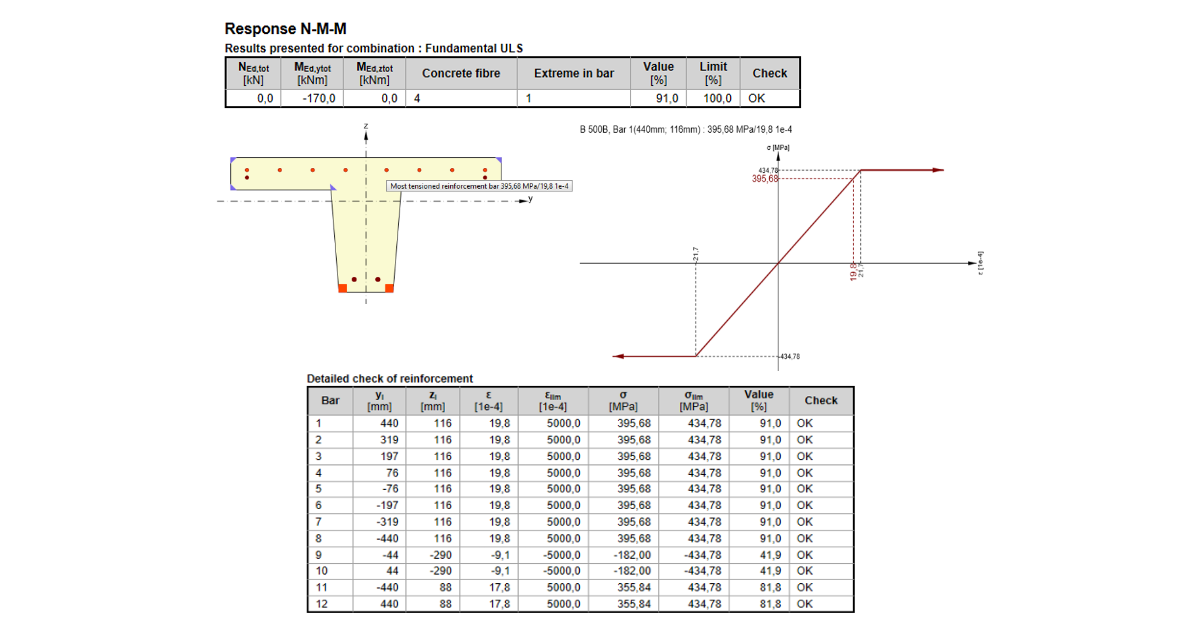

Verhalten für ein Biegemoment von 170 kNm - alle Stäbe unterhalb der Streckgrenze:

Verhalten für ein Biegemoment von 186,5kNm - einige Stäbe beginnen zu fließen

Verhalten für ein Biegemoment von 190kNm – die oberste Stablage gibt weiter nach
