So stellen Sie einen wirksamen dünnwandigen Querschnitt für den Torsionsnchweis ein

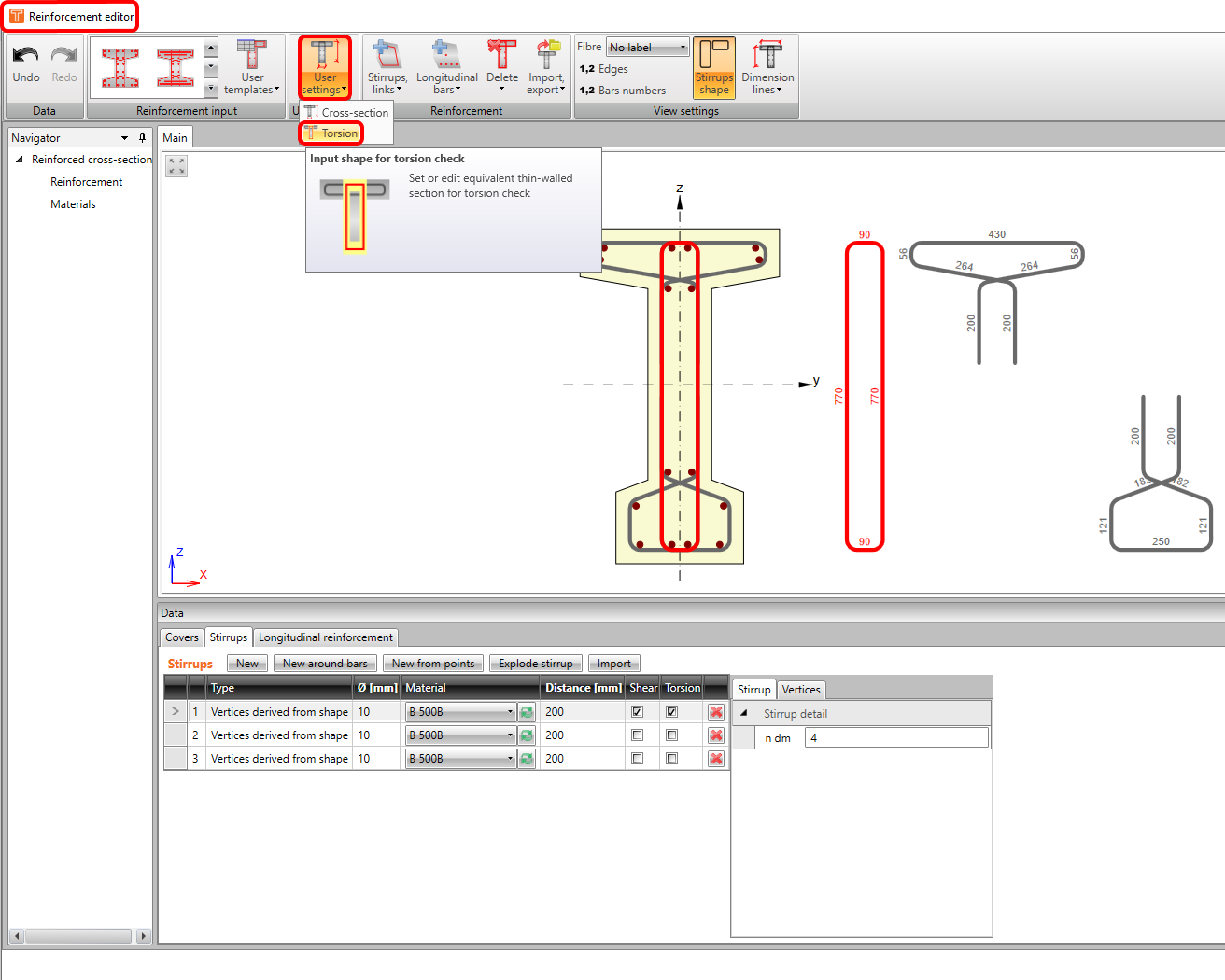

Obwohl wir in IDEA StatiCa in der Lage sind, die Bewehrung für Ausgabezeichnungen und Stücklisten sehr detailliert zu bemessen, sind einige Querkraftbewehrungsstäbe (meistens die geöffneten) für Schub oder Torsion nicht wirksam. Die Berücksichtigung der Wirksamkeit eines Bügels wird durch ein Kontrollkästchen direkt neben dem Punkt in der Bügelliste geregelt.

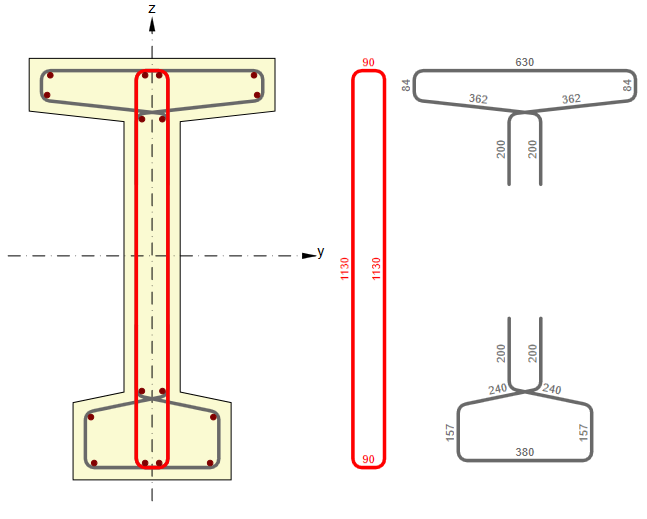

Lassen Sie es uns an einem Beispiel des bewehrten I-Querschnitts zeigen.

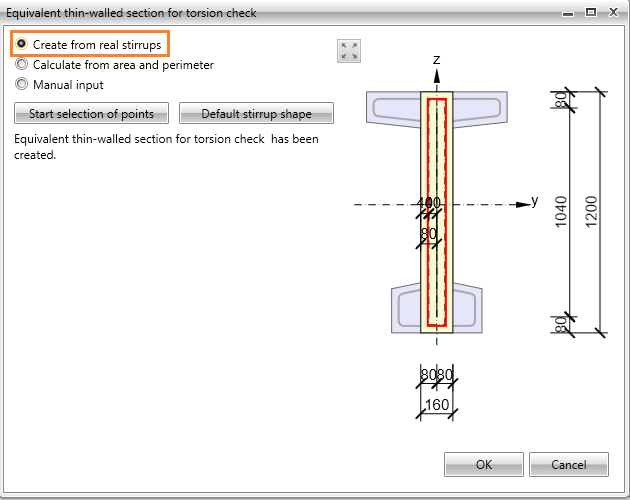

Wenn Sie die Definition eines äquivalenten dünnwandigen Querschnitts aus echten Bügeln festlegen, erhalten Sie wahrscheinlich die erwartete Form und Abmessungen.

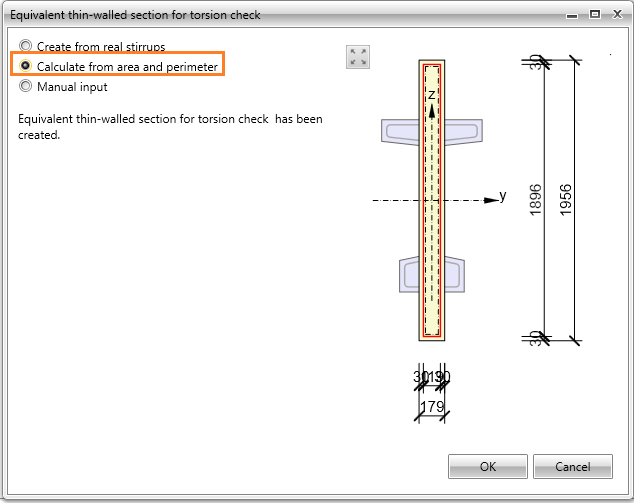

Wenn Sie die zweite Option (Aus Fläche und Umfang berechnen) wählen, erhalten Sie einen unrealistischen Querschnitt. Dies geschieht normalerweise, wenn Sie eine falsche Auswahl von wirksamen Bügeln definieren.

Die letzte Option, die allgemeinste, besteht darin, den Querschnitt durch eine manuelle Eingabe vom Schwerpunkt aus zu definieren.

Der Einfluss des äquivalenten dünnwandigen Querschnitts auf die Torsion hat zwei Konsequenzen:

1) Die bei Torsion wirksame Fläche der Längsbewehrung wird aus den Bewehrungsstäben bestimmt, die innerhalb des äquivalenten dünnwandigen Querschnitts liegen

2) Die bei Torsion wirksame Fläche der Längsbewehrung wird auch im Zusammenspiel, also nicht nur bei Torsionsnachweisen, berücksichtigt
